آیا می دانید دلیل استفاده توپ قرمز روی سیم برق چیست



توپ های روی سیم برق

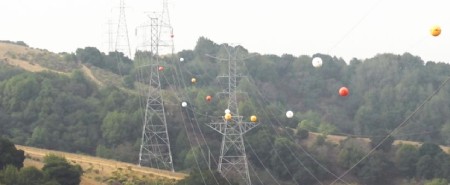

توپ های رنگی آویزان در خطوط برق



علت قرار دادن توپ های سیم برق:

توپ های روی سیم برق در این مقاله از بیتوته مورد بحث قرار می گیرند. در این مقاله به شما می آموزیم که توپ های رنگی آویزان در خطوط برق برای چیست و دلیل توپ های روی سیم برق چیست.

آیا می دانید توپ های روی سیم برق برای چیست ؟

هنگام رانندگی در امتداد بزرگراه، حتما متوجه آن توپ های رنگارنگ روی خطوط برق شده اید. اگر شما هم مانند اکثر مردم هستید، احتمالاً از خود پرسیده اید که آنها چه هستند. تئوری ها در مورد هدف آن توپ های رنگی متنوع است. برخی فکر می کنند که آنها وزنه هایی برای خطوط برق هستند. برخی دیگر حدس می زنند که آنها سنسورهای آب و هوا یا حتی تجهیزات نظارتی هستند.



آن فرضیات اشتباه است. اگر کنجکاو هستید که چرا توپ های رنگارنگ روی سیم های برق آویزان می شوند، به جای درستی آمده اید، زیرا در مورد معنای توپ های روی سیم های برق بحث خواهیم کرد.



تاریخچه مختصر

این اقدام ایمنی چگونه بوجود آمد و چگونه در طول زمان تکامل یافته است ؟

استفاده از توپ های نشانگر در خطوط برق به دهه 1950 برمی گردد، زمانی که اداره هوانوردی فدرال ایالات متحده (FAA) یک نگرانی رو به رشد ایمنی را تشخیص داد - تعداد برخورد هواپیماها و خطوط برق.



این یک نگرانی خاص در ارتفاعات پایین تر، نزدیک فرودگاه ها و نزدیکی مناطق دیگر بود.



در ابتدا، توپ های نشانگر از شیشه ساخته می شدند. اما همانطور که می توانید تصور کنید، آنها شکننده بودند و به راحتی می شکستند. شرکت های برق به دلیل شکستگی مجبور به تعویض مکرر آنها شدند. در دهه 1960، توپ های نشانگر پلاستیکی معرفی شدند. پلاستیک آنها را بادوام تر و کمتر می شکستند. پلاستیک همچنین نصب توپ های نشانگر را کارآمدتر و مقرون به صرفه تر کرد.



در طول سال ها، طراحی و رنگ های توپ های نشانگر برای بهبود دید آنها تکامل یافته است. امروزه، آنها معمولاً از پلاستیک سخت ساخته می شوند، برای مقاومت در برابر شرایط آب و هوایی و قرار گرفتن در معرض اشعه UV طراحی شده اند.



جنس این گوی ها معمولا از فایبر گلس بوده که با رزین پلی استر روکش شده، سپس با ژل مخصوص پوشیده شده و رنگ می شود، وزن آن معمولا کمتر از 7 کیلوگرم و قطر آن 60 سانتیمتر است.



رنگ های توپ ها نیز با دقت انتخاب شده اند تا به خوبی با منظره پس زمینه تضاد داشته باشند و آن ها را برای خلبانان بیشتر نمایان کنند. معمولا از رنگ های روشن مانند زرد، نارنجی، قرمز و سفید استفاده می شود. برخی از توپ های نشانگر با مواد بازتابنده پوشانده شده اند تا در شب بیشتر دیده شوند.

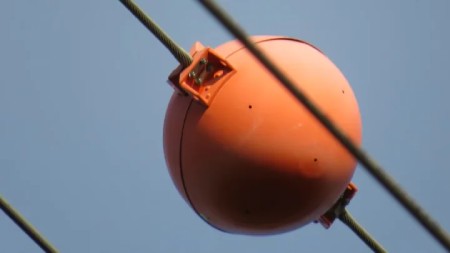

توپ های قرمز روی سیم های برق

توپ قرمز روی سیم برق



توپ های روی خطوط برق چیست ؟

به آن توپ های روی خطوط برق، توپ های نشانگر می گویند. آنها همچنین به عنوان "توپ های نشانگر دید هوایی" شناخته می شوند، وزن آنها حدود 7.7 کیلوگرم (17 پوند) است. در ضمن قطر آنها بستگی به محل آنها دارد.



توپ های نشانگر مورد استفاده در خطوط برق و سیم های کم وسعت (سیم هایی که از دریاچه ها، رودخانه ها، گردنه های کوهستانی و مانند آن ها عبور می کنند) زیر 15 متر (50 فوت) نباید کمتر از 51 سانتی متر (20 اینچ) باشند. برای توپ هایی که روی سیم های زنجیره ای گسترده و خطوط برق می روند، اندازه باید حداقل 91 سانتی متر (36 اینچ) باشد.



رایج ترین رنگ برای این توپ ها «نارنجی خطر بین المللی» است، اگرچه می توانید توپ های زرد، سفید یا قرمز را نیز مشاهده کنید که روی خطوط برق آویزان هستند.



هدف از توپ های نشانگر چیست ؟

نشانگرهای دید هوایی برای محافظت از زیرساخت های الکتریکی و برای ایمنی هواپیماهای کم پرواز بر روی خطوط برق قرار می گیرند. رنگ های پررنگ توپ ها، سیم های خط آسمان و گذرگاه های هادی را برای خلبانان هواپیما قابل مشاهده می سازد. بنابراین، نشانگرهای هوایی می توانند به جلوگیری از برخورد یا گرفتار شدن هواپیماهای کم ارتفاع در خطوط برق کمک کنند. این نه تنها جان انسان ها را نجات می دهد، بلکه می تواند از آتش سوزی های برق و قطع برق در منطقه جلوگیری کند.



نصب نشانگرهای دید نیز توسط اداره هوانوردی فدرال مورد نیاز است.



ایمنی هواپیما

خطوط برق گاهی اوقات به سختی از آسمان قابل مشاهده است. این امر به ویژه در مناطق دارای رشته کوه، مناطق دره عمیق و جنگل های انبوه صادق است. در آن مناطق، یک خط برق تقریباً برای خلبانان هواپیما نامرئی می شود. توپ های قرمز، زرد و نارنجی روشن، خط برق را در تضاد با زمین متمایز می کند، بنابراین دید سازه را برای هلیکوپترها و هواپیماهای کم پرواز افزایش می دهد.



به همین دلیل، توپ ها روی سیم های برق در گذرگاه های بزرگراهی نزدیک فرودگاه ها قرار می گیرند. یعنی برای محافظت از هلیکوپترها و سایر هواپیماهایی که در ارتفاع پایین پرواز می کنند از برخورد با خطوط برق استفاده می شوند.

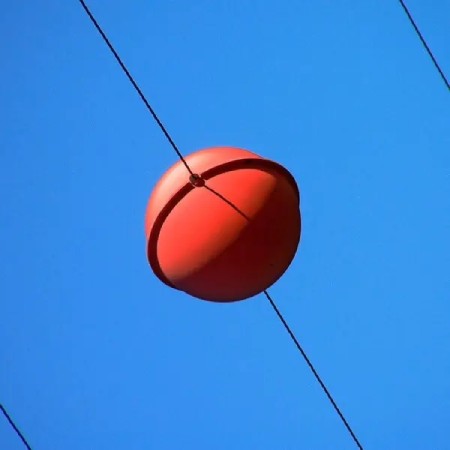

توپ روی سیم برق

برای تغییر فرکانس همسانی «رزونانس» برای پیش گیری از پارگی سیم نیز این توپ ها/گوی های قرمز مورد بهره گیری قرار می گیرند.



اگر تا حالا توجه کرده باشید اگر به سر یک دریل یک میله با طول مشخص وصل کنیم با افزایش دور چرخش دریل به قسمت خاصی از میله نیرو وارد می شود.



این توپ های قرمز نیز همین کار را انجام می دهند و در مقابل باد از وارد شدن مستقیم نیرو به یک نقطه پیشگیری می کنند و باعث می شوند که نیرو در یک نقطه متمرکز نشود.



توپ های روی سیم برق برای چیست

علت توپ های قرمز روی سیم های برق



اصلی ترین وظیفه توپ های قرمز که در بین کابل های برق وجود دارند چیست ؟

از یک مهندس مکانیک انتظار می رود در پاسخ خودش نگوید برای پیش گیری از برخورد اجسام پرنده «هلی کوپتر یا هواپیما». نگوید برای پیش گیری از کاهش و افزایش طول کابل انتظار میرود نخستین کلمه ای که به زبونش می آورد ارتعاش خارجی کابل باشد.



ارتعاش خارجی چیست ؟

با حضور نیروی خارجی یا محرک مجموع ارتعاش انجام می گیرد و فرکانس ارتعاشی با فرکانس عامل خارجی برابر خواهد بود.



در ذهن داشته باشید اگر فرکانس عامل خارجی با فرکانس طبیعی برابری کند حالت تشدید روزونانس اتفاق می افتد.



چگونه این ارتعاش به وجود می آید ؟

سیم استوانه ای را در نظر بگیرید حال جریان حول یک استوانه را تجسم کنید اگر جریان سیال «هوا» افزایش یابد نقطه جدایش در این سیم ایجاد خواهد شد که این جریان های گردابی ایجاد شده پشت سر سیم باعث ارتعاش سیم خواهند شد اگر این ارتعاش از بین نرود در صورت سستی،



دکل ها را از جای خودش در می آورد یا این که کابل را پاره می کند «درضمن این پدیده در فرکانس خاصی نسبت به سیم ایجاد می شود «اگر فرکانس عامل خارجی با فرکانس طبیعی برابری کند»بنابراین برای تغییر فرکانس همسانی «رزونانس» برای پیشگیری از پارگی سیم از این گوی ها بهره گیری می شود.



نصب و راه اندازی :

توپ های نشانگر در دو کره قرار دارند که در اطراف سیم بسته یا پیچ می شوند و نصب آنها را آسان می کند. در اینجا جزئیات خاص است.



فاصله گذاری :

گوی های هوایی باید در امتداد خطوط برق با فاصله 200 فوت (61 متر) یا کسری از این طول بین یکدیگر نصب شوند. در مناطق بحرانی، فضای بین توپ ها باید کمتر باشد، در حدود 30 تا 50 فوت (10 تا 15 متر).



توپ ها باید در دورترین سیم از زمین قرار گیرند. اگر بیش از یک سیم در این ارتفاع وجود دارد، توپ ها باید به طور متناوب روی هر سیم با حفظ فاصله توصیه شده نصب شوند.



الگوی نصب :

برای حداکثر دید، توپ های هوایی باید در رنگ های متناوب نصب شوند. رنگ های متناوب چشم ها را به سمت خط برق می کشاند و توجه خلبانان را به خود جلب می کند و در نتیجه از برخورد جلوگیری می کند.



اگر چندین خط انتقال در یک مکان وجود داشته باشد، و فاصله بین خطوط خارجی بیش از 200 فوت (61 متر) باشد، نشانگرها در یک خط مجاور تنظیم می شوند. با این حال، اگر فاصله بین خطوط بیرونی بیش از 200 فوت باشد، نیازی به نصب توپ های نشانگر روی خطوط مجاور نیست.



مکان های رایج توپ های نشانگر :

برای مطابقت با مقررات FAA، توپ های نشانگر باید روی خطوط برق در مناطقی نصب شوند که خطوط ممکن است به سختی دیده شوند و احتمال برخورد با آنها زیاد است. داشتن این گوی های هوایی به خلبانان امکان می دهد خطرات احتمالی را ببینند. مکان های معمولی توپ های نشانگر شامل موارد زیر است.



دره های عمیق

جنگل های انبوه

رشته کوه

فرودگاه ها

در سراسر بدنه های آبی

دره ها

صحراها و ...



گردآوری: بخش علمی بیتوته
