کوپلینگ آتش‌نشانی: قطعه‌ای حیاتی برای مهار آتش

مجموعه: تجهیزات ایمنی و بهداشتی

کوپلینگ چیست

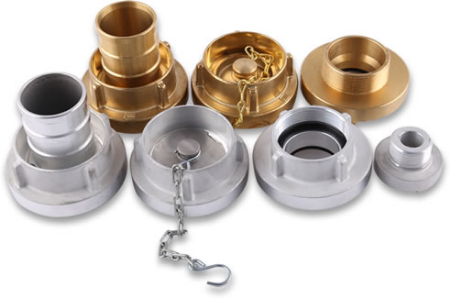

انواع کوپلینگ آتش‌نشانی و کاربردهای آنها

کوپلینگ آتش‌نشانی یک سیستم اتصال است که در صنعت آتش‌نشانی استفاده می‌شود. این سیستم برای اتصال لوله‌های آب و تجهیزات آتش‌نشانی به هم استفاده می‌شود تا آب به روشی که لازم است، در حین خاموش کردن حریق به محل مورد نظر هدایت شود.

کوپلینگ‌ها معمولاً از جنس فلزی ساخته می‌شوند و دارای سیستم قفل کننده هستند که اتصال را به صورت محکم ثابت می‌کند. این قفل‌ها معمولاً به صورت زنجیره‌ای عمل می‌کنند و با چرخاندن دو قسمت کوپلینگ به یکدیگر، اتصال قفل می‌شود. همچنین برخی از کوپلینگ‌ها دارای سیستم درزگیری هستند که در هنگام اتصال، فشار آب را درون لوله حفظ می‌کنند و از نشتی جلوگیری می‌کنند.

استفاده از کوپلینگ‌های آتش‌نشانی، به آتش‌نشانان امکان می‌دهد تا به سرعت و به صورت قابل اعتماد لوله‌های آب و تجهیزات را به هم متصل کرده و حریق را متوقف کنند. این سیستم اتصالات سریع و آسان، در عملیات اطفای حریق بسیار مؤثر است و به عنوان یک استاندارد در صنعت آتش‌نشانی استفاده می‌شود.

انواع کوپلینگ آتش نشانی

کوپلینگ‌ها انواع مختلفی دارند که براساس نوع اتصال، جنس، اندازه و کاربرد دسته‌بندی می‌شوند.

کوپلینگ STORZ (آلمانی)

کوپلینگ STORZ یک نوع کوپلینگ آتش نشانی است که برای اولین بار در آلمان در سال ۱۹۹۳ مورد استفاده قرار گرفت. این کوپلینگ با چرخش ۹۰ درجه‌ای به ابزارهای آتش نشانی متصل می‌شود. استفاده آسان از این کوپلینگ باعث شده تا به رایج‌ترین کوپلینگ تبدیل شود.

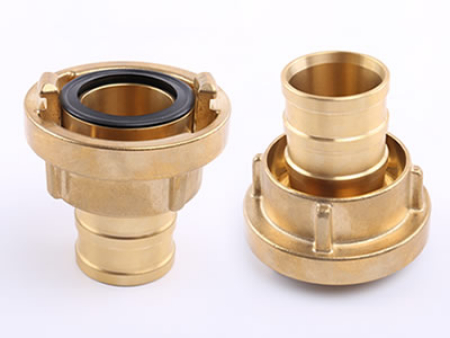

کوپلینگ STORZ

کوپلینگ BS (انگلیسی)

کوپلینگ BS یک نوع کوپلینگ آتش نشانی است که تحت استاندارد BS336 ساخته شده است. این کوپلینگ دو جزء نر و مادگی دارد که برای انتقال سیال در فشارهای بالا استفاده می‌شود. کوپلینگ آتش نشانی BS هم برای آبرسانی و هم برای ساکشن مورد استفاده است.

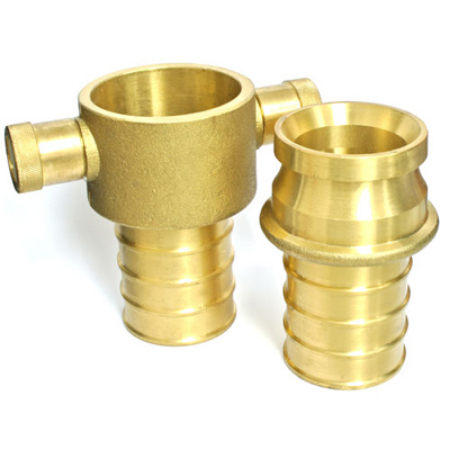

کوپلینگ BS

کوپلینگ NH (آمریکایی)

کوپلینگ NH یک نوع کوپلینگ آتش نشانی است که پر استفاده‌ترین کوپلینگ شیرخور در آمریکا است. این کوپلینگ‌ها با رزوه‌های درشت و کروی به یکدیگر متصل می‌شوند. این کوپلینگ نیز دو بخش نر و مادگی دارد و برای چرخاندن و اتصال راحت‌تر آن تهیه شده است. کوپلینگ NH نیز برای آبرسانی و ساکشن مورد استفاده است.

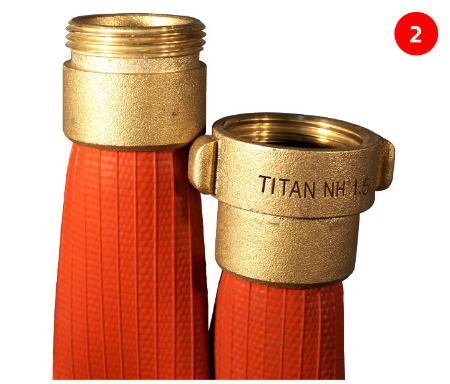

کوپلینگ NH

کوپلینگ GOST (روسی)

کوپلینگ GOST یک نوع کوپلینگ آتش نشانی است که بدون نر و مادگی است. این کوپلینگ تحت استاندارد GOST R 53279-2009 تولید شده است. این استاندارد یک استاندارد مشترک بین اروپا و آسیا است.

کوپلینگ GOST

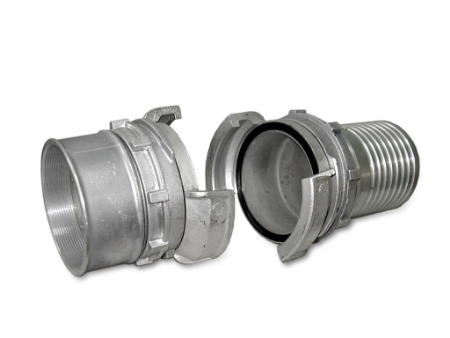

کوپلینگ Guillemin Symmetrical (فرانسوی)

کوپلینگ Guillemin Symmetrical یک نوع کوپلینگ آتش نشانی است که صرفا برای فشار مناسب است. این کوپلینگ با کوپلینگ DSP بلژیکی نیز سازگار است. این کوپلینگ تنها با یک ربع چرخش جفت می‌شود و آماده استفاده قرار می‌گیرد. این کوپلینگ فاقد اجزای نر و مادگی است و اغلب با آلیاژهای آلومینیوم، مس، استنلس استیل و پلی پروپیلن ساخته می‌شود.

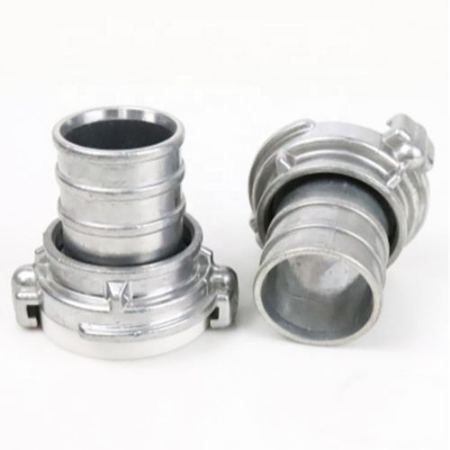

کوپلینگ GUILLEMIN SYMMETRICAL

کوپلینگ Nakajima (ژاپنی)

کوپلینگ Nakajima یک نوع کوپلینگ آتش نشانی است که فاقد نر و مادگی است و برای ساکشن کاربردی ندارد. این اتصالات معمولا در صنایع دریایی مورد استفاده قرار می‌گیرند. این کوپلینگ با استاندارد JIS ژاپن ساخته شده است.

کوپلینگ NAKAJIMA

ساختار کوپلینگ آتش نشانی

ساختار کوپلینگ آتش نشانی به نوع کوپلینگ بستگی دارد. کوپلینگ های آتش نشانی در دو نوع رزوه ای و کلمپی موجود هستند.

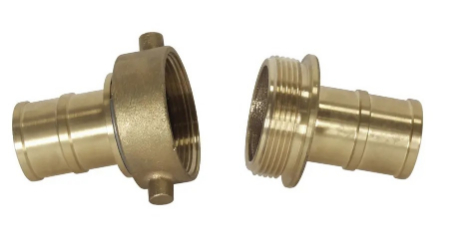

کوپلینگ رزوه ای

کوپلینگ رزوه ای از دو قسمت سر و بدنه تشکیل شده است. سر کوپلینگ دارای یک رزوه داخلی است که روی لوله آتش نشانی قرار می گیرد. بدنه کوپلینگ دارای یک رزوه خارجی است که روی سر کوپلینگ دیگر قرار می گیرد. قطعات تشکیل دهنده کوپلینگ رزوه ای عبارتند از:

• سر کوپلینگ: سر کوپلینگ دارای یک رزوه داخلی است که روی لوله آتش نشانی قرار می گیرد. سر کوپلینگ در دو نوع نر و ماده تولید می شود. سر نر کوپلینگ دارای رزوه خارجی است که روی سر کوپلینگ ماده قرار می گیرد.

• بدنه کوپلینگ: بدنه کوپلینگ دارای یک رزوه خارجی است که روی سر کوپلینگ دیگر قرار می گیرد. بدنه کوپلینگ در دو نوع نر و ماده تولید می شود. بدنه نر کوپلینگ دارای رزوه داخلی است که روی بدنه کوپلینگ ماده قرار می گیرد.

• واشر: واشر برای جلوگیری از نشتی آب در محل اتصال کوپلینگ ها استفاده می شود. واشر معمولاً از جنس لاستیک یا اورینگ ساخته می شود.

• پیچ: پیچ برای محکم کردن کوپلینگ ها به یکدیگر استفاده می شود. پیچ معمولاً از جنس فولاد یا برنج ساخته می شود.

کوپلینگ کلمپی

کوپلینگ کلمپی از دو قسمت سر و بدنه تشکیل شده است. سر کوپلینگ دارای یک شیار است که روی لوله آتش نشانی قرار می گیرد. بدنه کوپلینگ دارای دو گیره است که روی سر کوپلینگ قرار می گیرد. قطعات تشکیل دهنده کوپلینگ کلمپی عبارتند از:

• سر کوپلینگ: سر کوپلینگ دارای یک شیار است که روی لوله آتش نشانی قرار می گیرد. سر کوپلینگ در دو نوع نر و ماده تولید می شود. سر نر کوپلینگ دارای شیار داخلی است که روی سر کوپلینگ ماده قرار می گیرد.

• بدنه کوپلینگ: بدنه کوپلینگ دارای دو گیره است که روی سر کوپلینگ قرار می گیرد. بدنه کوپلینگ در دو نوع نر و ماده تولید می شود. بدنه نر کوپلینگ دارای شیار خارجی است که روی بدنه کوپلینگ ماده قرار می گیرد.

• گیره: گیره برای محکم کردن کوپلینگ ها به یکدیگر استفاده می شود. گیره معمولاً از جنس فولاد یا آلومینیوم ساخته می شود.

سایر اجزای کوپلینگ آتش نشانی

علاوه بر قطعات اصلی، کوپلینگ های آتش نشانی ممکن است دارای سایر اجزای زیر نیز باشند:

• قفل کوپلینگ: قفل کوپلینگ برای جلوگیری از باز شدن خودکار کوپلینگ ها استفاده می شود. قفل کوپلینگ معمولاً از جنس فولاد یا برنج ساخته می شود.

• نشانگر فشار: نشانگر فشار برای نشان دادن میزان فشار آب در داخل کوپلینگ استفاده می شود. نشانگر فشار معمولاً از جنس پلاستیک یا فلز ساخته می شود.

• پیچ تنظیم فشار: پیچ تنظیم فشار برای تنظیم میزان فشار آب در داخل کوپلینگ استفاده می شود. پیچ تنظیم فشار معمولاً از جنس فولاد یا برنج ساخته می شود.

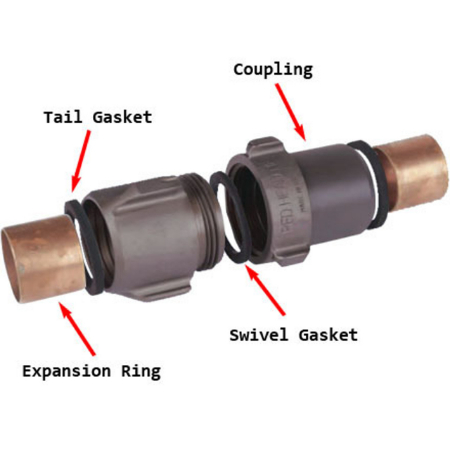

اجزای تشکیل دهنده کوپلینگ آتش نشانی

نحوه عملکرد کوپلینگ آتش نشانی

نحوه عملکرد کوپلینگ آتش نشانی به نوع کوپلینگ بستگی دارد. کوپلینگ های آتش نشانی در دو نوع رزوه ای و کلمپی موجود هستند.

کوپلینگ رزوه ای

برای اتصال دو کوپلینگ رزوه ای، ابتدا سر کوپلینگ ها را روی لوله های آتش نشانی قرار می دهند. سپس، با استفاده از آچار، رزوه های کوپلینگ ها را به یکدیگر می پیچند. با پیچاندن رزوه ها، سر کوپلینگ ها به یکدیگر فشرده می شوند و در نتیجه، اتصال بین کوپلینگ ها برقرار می شود.

کوپلینگ کلمپی

برای اتصال دو کوپلینگ کلمپی، ابتدا سر کوپلینگ ها را روی لوله های آتش نشانی قرار می دهند. سپس، گیره های بدنه کوپلینگ را روی سر کوپلینگ ها قرار می دهند. با سفت کردن گیره ها، سر کوپلینگ ها به یکدیگر فشرده می شوند و در نتیجه، اتصال بین کوپلینگ ها برقرار می شود.

نحوه عملکرد کوپلینگ آتش نشانی به نوع کوپلینگ بستگی دارد

موارد استفاده از کوپلینگ آتش نشانی

کوپلینگ های آتش نشانی برای اتصال دو لوله آتش نشانی به یکدیگر یا به یک تجهیزات آتش نشانی مانند هیدرانت استفاده می شوند. کوپلینگ های آتش نشانی در سیستم های آتش نشانی برای انتقال آب از یک منبع آب به محل آتش سوزی استفاده می شوند.

موارد استفاده خاص از کوپلینگ های آتش نشانی عبارتند از:

• اتصال دو لوله آتش نشانی به یکدیگر برای ایجاد یک خط آب طولانی تر: کوپلینگ های آتش نشانی به آتش نشانان اجازه می دهند تا لوله های آتش نشانی را به یکدیگر متصل کنند تا یک خط آب طولانی تر ایجاد کنند. این امر به آنها امکان می دهد تا آب را به محل آتش سوزی دورتر برسانند.

• اتصال یک لوله آتش نشانی به یک تجهیزات آتش نشانی مانند هیدرانت: کوپلینگ های آتش نشانی به آتش نشانان اجازه می دهند تا یک لوله آتش نشانی را به یک تجهیزات آتش نشانی مانند هیدرانت متصل کنند. این امر به آنها امکان می دهد تا آب را از منبع آب به سیستم آتش نشانی برسانند.

• اتصال یک لوله آتش نشانی به یک نازل یا سایر تجهیزات آتش نشانی: کوپلینگ های آتش نشانی به آتش نشانان اجازه می دهند تا یک لوله آتش نشانی را به یک نازل یا سایر تجهیزات آتش نشانی متصل کنند. این امر به آنها امکان می دهد تا آب را به روشی خاص برای خاموش کردن آتش استفاده کنند.

کوپلینگ های آتش نشانی در انواع مختلفی تولید می شوند که هر کدام دارای ویژگی های خاص خود هستند. انتخاب نوع کوپلینگ مناسب به عوامل مختلفی مانند کاربرد، محیط استفاده و بودجه بستگی دارد.

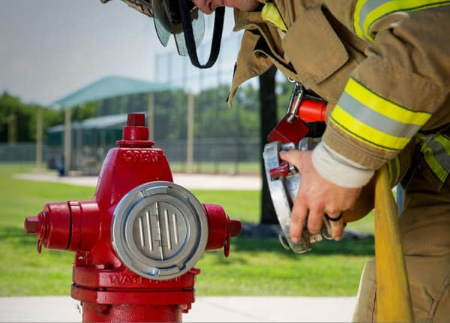

کوپلینگ های آتش نشانی در سیستم های آتش نشانی استفاده می شود

نکات ایمنی در استفاده از کوپلینگ آتش نشانی

کوپلینگ های آتش نشانی قطعات مهمی در سیستم های آتش نشانی هستند. آنها برای اتصال دو لوله آتش نشانی به یکدیگر یا به یک تجهیزات آتش نشانی مانند هیدرانت استفاده می شوند. کوپلینگ های آتش نشانی باید به درستی استفاده شوند تا از نشتی آب و سایر خطرات جلوگیری شود. نکات ایمنی در استفاده از کوپلینگ آتش نشانی عبارتند از:

• از کوپلینگ های با کیفیت و استاندارد استفاده کنید. کوپلینگ های بی کیفیت ممکن است نشتی داشته باشند یا در برابر فشار بالا مقاومت نداشته باشند.

• کوپلینگ ها را به درستی نصب کنید. دستورالعمل های سازنده را دنبال کنید تا کوپلینگ ها را به درستی نصب کنید.

• کوپلینگ ها را به طور منظم بررسی کنید. کوپلینگ ها را به طور منظم برای هرگونه آسیب یا فرسودگی بررسی کنید.

• کوپلینگ ها را با استفاده از یک آچار مناسب محکم کنید.

• کوپلینگ های بدون نر و مادگی را با استفاده از یک نیروی چرخشی مناسب محکم کنید.

• در صورت مشاهده هرگونه مشکل در کوپلینگ های آتش نشانی، آنها را فوراً تعویض کنید.  استفاده از کوپلینگ های آسیب دیده یا فرسوده می تواند خطرناک باشد.

کوپلینگ های آتش نشانی باید به درستی استفاده شوند

راهنمای خرید کوپلینگ آتش‌نشانی

برای انتخاب کوپلینگ آتش‌نشانی مناسب، باید عوامل زیر را در نظر بگیرید:

• کاربرد کوپلینگ: کوپلینگ‌های مختلف برای کاربردهای مختلفی طراحی شده‌اند. به عنوان مثال، کوپلینگ‌های رزوه‌ای برای فشارهای بالا مناسب هستند، در حالی که کوپلینگ‌های کلمپی برای کاربردهای سبک‌تر مناسب هستند.

• محیط استفاده: کوپلینگ‌های مختلف برای محیط‌های مختلف مناسب هستند. به عنوان مثال، کوپلینگ‌های فلزی برای محیط‌های مرطوب مناسب هستند، در حالی که کوپلینگ‌های پلاستیکی برای محیط‌های خشک مناسب هستند.

• بودجه: کوپلینگ‌های مختلف با قیمت‌های مختلف عرضه می‌شوند.

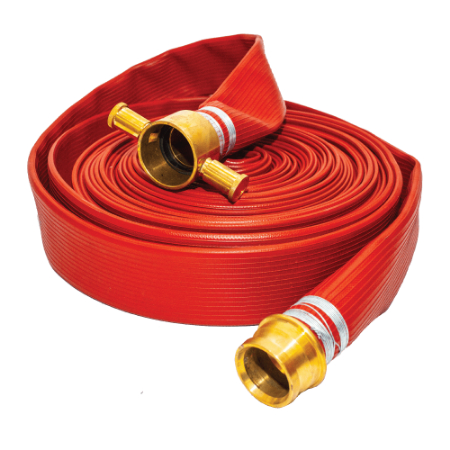

هنگام انتخاب کوپلینگ آتش‌نشانی باید به کاربرد آن توجه کنیم

سوالات متداول درباره کوپلینگ آتش نشانی

1. چند نوع کوپلینگ آتش نشانی وجود دارد؟

کوپلینگ های آتش نشانی در انواع مختلفی تولید می شوند که هر کدام دارای ویژگی های خاص خود هستند.

2. چه عواملی در انتخاب نوع کوپلینگ آتش نشانی موثر است؟

عوامل مختلفی در انتخاب نوع کوپلینگ آتش نشانی موثر هستند، از جمله: کاربرد کوپلینگ ،

محیط استفاده و بودجه

3. چگونه کوپلینگ آتش نشانی را نصب کنیم؟

نصب کوپلینگ های آتش نشانی معمولاً توسط متخصصان آتش نشانی انجام می شود. با این حال، برخی از کوپلینگ های ساده را می توان توسط افراد غیر متخصص نیز نصب کرد. برای نصب کوپلینگ های آتش نشانی، دستورالعمل های سازنده را دنبال کنید.

4. چگونه کوپلینگ آتش نشانی را بررسی کنیم؟

کوپلینگ های آتش نشانی را باید به طور منظم برای هرگونه آسیب یا فرسودگی بررسی کرد. در صورت مشاهده هرگونه مشکل، کوپلینگ ها را فوراً تعویض کنید.

سخن پایانی درباره کوپلینگ آتش نشانی

کوپلینگ آتش‌نشانی، یکی از عناصر اساسی در صنعت آتش‌نشانی است که برای اتصال لوله‌ها و تجهیزات آتش‌نشانی به یکدیگر استفاده می‌شود. این سیستم اتصالات سریع و قابل اعتماد، به آتش‌نشانان امکان می‌دهد تا به سرعت و به صورت موثر حریق را خاموش کرده و خسارات را کاهش دهند.

 کوپلینگ‌های آتش‌نشانی از جنس فلزی ساخته می‌شوند و دارای قفل کننده‌های محکمی هستند که اتصال را استحکام می‌بخشند. این قفل‌ها به آتش‌نشانان اطمینان می‌دهند که اتصال محکمی بین لوله‌ها و تجهیزات آتش‌نشانی برقرار شده است و در هنگام عملیات خاموش کردن حریق، فشار آب را حفظ می‌کنند و از نشتی جلوگیری می‌کنند.
