تحلیل سینتیک نیتراسیون و وارنیشزایی در ژنراتورهای گازسوز CHP؛ راهنمای مهندسی انتخاب روغن موتور گازسوز
- مجموعه: اخبار علمی و آموزشی
- تاریخ انتشار : یکشنبه, ۰۱ شهریور ۱۴۰۵ ۱۱:۰۸
نیروگاههای مقیاسکوچک (DG) و سیستمهای تولید همزمان برق و حرارت (CHP) بر پایه ژنراتورهای گازسوز مدرن نظیر پلتفرمهای MWM و Jenbacher، قلب تپنده تامین انرژی پیوسته در صنایع تولیدی محسوب میشوند. کارکرد این موتورها در شرایط سوخت فقیر (Lean-Burn) به منظور بهینهسازی مصرف سوخت و کاهش آلایندهها، بستری ترمودینامیکی و شیمیایی بسیار خشن در محفظه احتراق ایجاد میکند. در این رژیم احتراقی، روغن موتور در معرض ترکیبات فعال نیتروژن و حرارتهای موضعی بالای ۳۰۰ درجه سانتیگراد قرار میگیرد. پدیدهای شیمیایی که تحت عنوان نیتراسیون (Nitration) شناخته میشود، مهمترین عامل تخریب زودرس روانکار، افزایش ویسکوزیته، گرفتگی رینگها و ایجاد رسوبات سخت وارنیش (Varnish) روی دیواره سیلندر است.
انتخاب نادرست یا استفاده از روانکارهای با پایه غیرپایدار نهتنها هزینههای سرسامآور تعویض زودهنگام روغن را به همراه دارد، بلکه به خرابیهای ناگهانی، افت توان ژنراتور و سایش پیشرونده لاینرها منجر خواهد شد. در این راهنمای مهندسی، سینتیک شیمیایی واکنشهای نیتراسیون، مکانیزمهای تشکیل وارنیش، نقش تصفیه هیدروژنی روغنهای پایه گروه II و III، روشهای پایش طیفسنجی FTIR و دستورالعملهای تخصصی انتخاب روغن موتور گازسوز را به صورت تحلیلی بررسی میکنیم.
۱. سینتیک واکنشهای نیتراسیون در شرایط Lean-Burn
نیتراسیون فرآیندی شیمیایی است که طی آن اکسیدهای نیتروژن (NO و NO_2 که در مجموع با عنوان NO_x شناخته میشوند) با هیدروکربنهای روغن پایه واکنش میدهند. در موتورهای گازسوز سوخت فقیر، نسبت بالای هوا به سوخت (معمولاً لامبدا بین ۱.۶ تا ۲.۰) هوای مازاد زیادی را در محفظه احتراق فراهم میسازد. در دماهای بالا، پیوندهای پایدار نیتروژن جو شکسته شده و مقادیر قابل توجهی رادیکال آزاد NO_x تولید میشود.
سینتیک واکنش نیتراسیون در دو فاز اصلی رخ میدهد:
-
فاز تراکم و ورود به لایه روغن: در کورس احتراق، لایه نازک فیلم روغن که روی دیواره لاینر سیلندر قرار دارد با گازهای داغ حاوی NO_x تماس مستقیم پیدا میکند. بخشی از این اکسیدها در روغن حل شده و با گازهای عبوری از رینگها (Blow-by) وارد کارتر میشوند.
-
واکنش با زنجیرههای هیدروکربنی و افزودنیها: رادیکالهای NO_2 با پیوندهای غیراشباع کربن-کربن و هیدروژنهای فعال واکنش داده و ترکیبات آلی شامل استرهای نیترات (R-ONO_2)، ترکیبات نیترو (R-NO_2) و اسیدهای نیتریک تشکیل میدهند.
برخلاف پدیده اکسیداسیون حرارتی معمولی که با افزایش ساده دما تشدید میشود، نیتراسیون در دماهای کاری متوسط سیلندر (بین ۱۱۰ تا ۱۵۰ درجه سانتیگراد) در حضور اکسیژن ناکافی در لایههای میانی روغن و تماس طولانیمدت با NO_x با بیشترین سرعت ممکن پیشروی میکند.

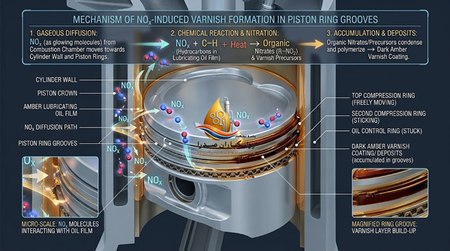

۲. از پلیمرهای نیتروژنی تا تشکیل وارنیش روی رینگ و گاید سوپاپ
ترکیبات آلی نیتراسیون، مولکولهایی بسیار فعال و ناپایدار هستند. زمانی که این ترکیبات در معرض حرارت موضعی بالای تاج پیستون، شیارهای رینگ و گاید سوپاپها (Valve Guides) قرار میگیرند، وارد فرآیند پلیمریزاسیون و پلیمریزاسیون متقاطع (Cross-linking) میشوند.
پیامدهای فنی مستقیم این فرآیند بر قطعات مکانیکی عبارتند از:
-
چسبندگی و گیرپاژ رینگهای پیستون (Ring Sticking): رسوبات پلیمری سفت و چسبنده به مرور زمان در شیارهای رینگ پیستون انباشته میشوند. این امر مانع از حرکت آزادانه رینگ و آببندی صحیح محفظه احتراق شده، افت شدید فشار کمپرس و افزایش نفوذ گازهای احتراق (Blow-by) به کارتر را به دنبال دارد.
-
تشکیل لایههای عایق حرارتی وارنیش (Varnish Layer): وارنیش پوششی لعابمانند و بسیار متراکم است که روی شیارهای پیستون و پشت رینگها رسوب میکند. با توجه به ضریب انتقال حرارت بسیار پایین وارنیش، حرارت از تاج پیستون به دیواره خنکشونده لاینر منتقل نشده و دمای سرسیلندر و پیستون فراتر از حد مجاز میرود که ریسک ترکهای حرارتی را افزایش میدهد.
-
گیرپاژ سوپاپها و سایش گاید سوپاپ: نشستن ذرات نیتراسیون روی ساقه و راهنمای سوپاپ دود موجب سفت شدن حرکت سوپاپ، باز ماندن آن در لحظه جرقه و سوختن سیت سوپاپ میشود.
-
افزایش شدید و تصاعدی ویسکوزیته: زنجیرههای هیدروکربنی متصلشده ساختار روغن را غلیظ میکنند. این افزایش ویسکوزیته مقاومت هیدرودینامیکی پمپ روغن را بالا برده و روانکاری در استارت سرد را به مخاطره میاندازد.
۳. متالورژی ساختار روغن پایه؛ مقایسه روغنهای پایه گروه I، II و III
توانایی روانکار در به تعویق انداختن نیتراسیون به صورت مستقیم وابسته به ساختار مولکولی و خلوص روغن پایه (Base Oil) است. استانداردهای جهانی موسسه نفت آمریکا (API) پایههای روغنی را بر اساس محتوای هیدروکربنهای اشباعشده (Saturates)، میزان گوگرد و شاخص ویسکوزیته تفکیک میکنند:
-
روغنهای پایه گروه I (تصفیه حلال - Solvent Refined): این پایهها حاوی درصدهای بالایی از هیدروکربنهای آروماتیک و ترکیبات غیراشباع هستند. این پیوندهای دوگانه کربنی (C=C) مستعدترین نقاط برای حمله رادیکالهای NO_x بوده و به سرعت پدیده نیتراسیون را آغاز میکنند. استفاده از این گروه در ژنراتورهای دائمکار مدرن منسوخ شده است.
-
روغنهای پایه گروه II و II+ (تصفیه هیدروژنی - Hydroprocessed): به وسیله فرآیند هیدروکراکینگ شدید، پیوندهای اشباع نشده شکسته شده و بیش از ۹۹٪ محتوای روغن به ترکیبات اشباع تبدیل میشود. این پایهها فاقد آروماتیکهای ناپایدار بوده و مقاومت استثنایی در برابر واکنش با اکسیدهای نیتروژن نشان میدهند.
-
روغنهای پایه گروه III (سنتز هیدروژنی با شاخص ویسکوزیته بالا): با خلوص بسیار بالا، شاخص ویسکوزیته فراتر از ۱۲۰ و تبخیرپذیری بسیار پایین (NOACK Volatility)، پایداری سینتیکی بینظیری در برابر اکسیداسیون و نیتراسیون در ژنراتورهای تحت بار سنگین ۱۰۰٪ مداوم فراهم میسازند.
علاوه بر کیفیت روغن پایه، کنترل میزان خاکستر سولفاته نقشی کلیدی دارد؛ در اکثر موتورهای مدرن استفاده از روغن گازسوز کمخاکستر (Low Ash) الزامی است تا ضمن بهرهمندی از ادتیوهای پیشرفته آنتیاکسیدان و آنتینیتراسیون بر پایه آمینها و فنولهای بدون خاکستر، هیچگونه رسوب فلزی روی شمعها و مبدلهای کاتالیستی بر جای نماند.

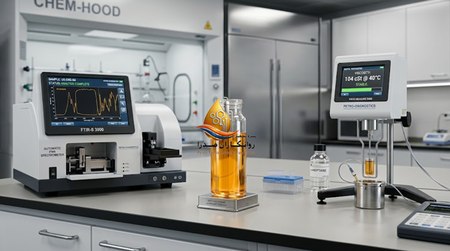

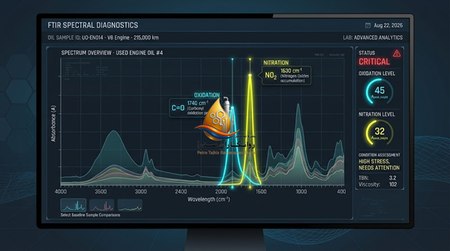

۴. پایش آزمایشگاهی نیتراسیون با طیفسنجی مادون قرمز (FTIR)
پایش وضعیت روانکار کارکرده (Used Oil Analysis) مطمئنترین روش برای تعیین زمان بهینه تعویض روغن و پیشگیری از خرابی است. برای اندازهگیری دقیق نرخ نیتراسیون از روش اسپکتروسکوپی فروسرخ تبدیل فوریه (FTIR) بر اساس استاندارد ASTM E2412 یا DIN 51453 استفاده میشود.
-
عدد موج اختصاصی نیتراسیون: پیوندهای استر نیترات (R-ONO_2) جذب پرتوهای مادون قرمز را در ناحیه عدد موج 1630\,cm^{-1} نشان میدهند.
-
عدد موج اختصاصی اکسیداسیون: گروههای کربونیل (C=O) حاصل از اکسیداسیون در ناحیه عدد موج 1740\,cm^{-1} ثبت میشوند.
بر اساس دستورالعمل سازندگان موتور (OEMs)، افزایش شاخص نیتراسیون به بیش از ۲۰ تا ۲۵ Abs/cm نسبت به روغن نو نشاندهنده اشباع شدن روغن از ترکیبات پلیمری خطرناک است و باید فوراً دستور تعویض روغن و فیلترها صادر گردد.
۵. جدول مشخصات فنی و تفاوتهای عملکردی روغنهای موتور گازسوز در برابر نیتراسیون
| پارامتر فنی | روغن پایه تصفیه سنتی (گروه I) | روغن پایه هیدروکراکینگ پیشرفته (گروه II/III) | روغن تمام سنتتیک بر پایه PAO (گروه IV) |
| محتوای هیدروکربنهای اشباع (wt%) | کمتر از ۹۰٪ | بیش از ۹۹٪ | ۱۰۰٪ (سنتز شده با ساختار خالص) |
| میزان آروماتیکها | ۳ تا ۱۰ درصد | کمتر از ۱ درصد | صفر درصد |
| پایداری در برابر نیتراسیون در 1630\,cm^{-1} | ضعیف (افزایش سریع پس از ۵۰۰ ساعت) | بسیار بالا (پایداری بیش از ۲۰۰۰ ساعت) | حداکثری و استثنایی |
| میزان تمایل به تشکیل وارنیش | بسیار شدید (نیاز به رسوبزدایی مکرر) | حداقل ممکن با حفظ پاکیزگی لاینر | نزدیک به صفر |
| محدوده خاکستر سولفاته پیشنهادی | متغیر (۰.۵ - ۱.۰٪) | Low Ash بهینهشده (۰.۴ - ۰.۵٪) | Low Ash مهندسیشده (۰.۴ - ۰.۵٪) |
| فواصل بهینه تخلیه روغن (ساعت کارکرد) | ۵۰۰ الی ۱,۰۰۰ ساعت | ۲,۰۰۰ الی ۴,۰۰۰ ساعت (بسته به آنالیز) | ۳,۰۰۰ الی ۶,۰۰۰ ساعت |
۶. چکلیست عیبیابی و پایش پیشگیرانه تخریب روغن گازسوز
برای تضمین بهرهبرداری پیوسته از ژنراتور گازسوز، مدیران فنی و اپراتورهای نیروگاهی باید این چکلیست را در هر دوره بازرسی به اجرا بگذارند:
-
☑️ پایش هفتگی شاخصهای FTIR: ثبت روند شیب تغییرات پیکهای نیتراسیون (1630\,cm^{-1}) و اکسیداسیون (1740\,cm^{-1}) به صورت نمودارهای پیوسته.
-
☑️ بررسی همزمان TAN و TBN: تعیین نقطه برابری عدد اسیدی کل و عدد قلیایی کل؛ در صورت افزایش TAN فراتر از TBN، روغن اسیدیته بالا داشته و فورا تعویض شود.
-
☑️ کنترل پدیده غلظتیافتگی ویسکوزیته: افزایش ویسکوزیته کینماتیک در ۱۰۰ درجه سانتیگراد نباید فراتر از ۲۰٪ روغن نو برود.
-
☑️ پایش فیلتر هوا و فشار هوای ورودی: مسدود بودن فیلتر هوا موجب غنیتر شدن موضعی سوخت و افزایش دمای گازهای خروجی اگزوز و تشدید نیتراسیون میشود.
-
☑️ کنترل دمای مایع خنککننده (Coolant): دمای ژاکت کولانت نباید به کمتر از ۸۰ درجه سانتیگراد برسد؛ دمای پایین محفظه احتراق چگالش گازهای NO_x روی لاینر را به شدت بالا میبرد.
-
☑️ بررسی شمعها و سیت سوپاپها از نظر تشکیل رسوبات سفید/خاکستری: نشانه تعادل نامناسب خاکستر سولفاته در شرایط احتراق مداوم.
۷. پرسشهای متداول مهندسی (FAQ)
۱. چرا دمای کارکرد پایین ژنراتور گازسوز نرخ نیتراسیون را تشدید میکند؟
اکسیدهای نیتروژن (NO_x) برای واکنش با فیلم روغن دیواره سیلندر باید به فرم مایع چگالیده شوند یا در لایههای سطحی با حلالیت بالا نفوذ کنند. زمانی که دمای دیواره سیلندر زیر دمای نقطه شبنم اسیدی یا دمای بهینه کارکرد (کمتر از ۸۵ درجه سانتیگراد) باشد، نرخ حل شدن NO_x در لایه روغن مایع به مراتب بیشتر از زمانی است که گازها با سرعت تخلیه میگردند. بنابراین کارکرد ژنراتور زیر بار کم یا با کولانت خنک، روند نیتراسیون را سرعت میبخشد.
۲. آیا میتوان از روغنهای دیزلی معمولی در ژنراتورهای گازسوز CHP استفاده کرد؟
به هیچ وجه. روغنهای دیزل استاندارد حاوی مقادیر بالایی خاکستر سولفاته (اغلب بالای ۱.۲ تا ۱.۶ درصد) و ادتیوهای ضدسایش بر پایه زینک و کلسیم سنتی هستند. در موتورهای گازسوز که دمای احتراق بالاتری دارند، این افزودنیها به سرعت خاکسترهای نامحلول ایجاد کرده، موجب داغشدن الکترود شمع و پدیده خوداشتعالی (Knocking) میشوند.
۳. چگونه میتوان تفاوت وارنیش ناشی از نیتراسیون را با رسوبات کربنی سوخت تشخیص داد؟
رسوبات کربنی ساختاری ترد، مشکی و پودری دارند که اغلب با شستشوی مکانیکی ساده جدا میشوند؛ اما وارنیش ناشی از نیتراسیون لایهای نازک، آمورف، بسیار سخت، با رنگ کهربایی تا قهوهای تیره براق است که پیوند متالورژیکی محکمی با سطح فلز برقرار کرده و صرفاً با حلالهای شیمیایی آلی قوی یا سنگزدن ملایم برطرف میشود.
جمعبندی؛ راهکارهای مهندسی و تامین روانکارهای نیروگاهی
مهار پدیده نیتراسیون و جلوگیری از تشکیل وارنیش در موتورهای گازسوز دائمکار، توازنی ظریف بین تنظیمات دقیق احتراق، پایدارسازی دمای سیلندر و استفاده از روانکارهای نسل جدید با پایههای هیدروژنه و ادتیوهای بدون خاکستر است. سرمایهگذاری بر روی یک روغن استاندارد با فرمولاسیون ویژه موتورهای سوخت فقیر، فواصل اورهال موتور را تا دهها هزار ساعت افزایش داده و ریسک توقف ناخواسته خطوط تولید را به صفر نزدیک میکند.
