از طراحی تا تولید؛ استراکچر پنل خورشیدی چگونه با رول‌فرمینگ دقیق ساخته میشود؟
- مجموعه: اخبار علمی و آموزشی
- تاریخ انتشار : دوشنبه, ۱۳ مهر ۱۴۰۵ ۱۵:۳۰

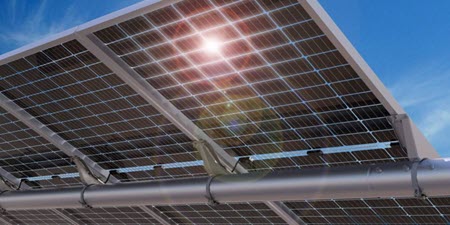

در یک نیروگاه خورشیدی، پنل‌ها تنها زمانی می‌توانند در موقعیت مناسب قرار بگیرند که روی یک سیستم نگهدارنده دقیق و متناسب با پروژه نصب شوند. استراکچر پنل خورشیدی مجموعه‌ای از پروفیل‌ها، پایه‌ها و قطعات اتصال است که برای نگهداری ماژول‌های خورشیدی و انتقال نیروهای واردشده به سیستم نصب طراحی میشود. اما این سازه چگونه از یک رول ورق فلزی به پروفیل آماده استفاده در نیروگاه تبدیل میشود؟
یکی از روش‌های مهم تولید مقاطع فلزی مورد استفاده در این حوزه، رول فرمینگ است؛ فرآیندی پیوسته که در آن نوار فلزی به‌صورت مرحله‌به‌مرحله از میان مجموعه‌ای از غلتک‌ها عبور می‌کند و به شکل مقطع موردنظر درمی‌آید. در این فرآیند، طراحی صحیح مقطع، تنظیم دقیق تجهیزات و کنترل مواد اولیه اهمیت زیادی دارد. این همان مسیری است که در تولید صنعتی استراکچرهای خورشیدی باید با دقت طی شود تا محصول نهایی از نظر ابعاد، فرم و قابلیت مونتاژ با نیاز پروژه هماهنگ باشد.
مرحله اول؛ طراحی مقطع و مشخصات فنی
پیش از آنکه ورق وارد خط تولید شود، باید مشخص باشد محصول نهایی چه هندسه‌ای دارد. شکل مقطع، ابعاد، ضخامت ورق، طول شاخه و محل سوراخ‌ها از جمله مواردی هستند که باید پیش از شروع تولید تعیین شوند.
در واقع، رول فرمینگ فقط «خم کردن ورق» نیست. ترتیب و مقدار هر مرحله شکل‌دهی باید متناسب با مقطع نهایی تنظیم شود تا پروفیل در پایان خط، هندسه مورد انتظار را داشته باشد. در طراحی مقاطع فولادی شکل‌داده‌شده سرد نیز مشخصات هندسی و رفتار مقطع باید در فرآیند طراحی سازه مورد توجه قرار گیرد.
برای تولید استراکچر پنل خورشیدی ، این مرحله اهمیت بیشتری پیدا می‌کند؛ زیرا پروفیل تولیدشده در ادامه باید با سایر اجزای سیستم نصب، اتصالات و ابعاد پنل‌ها هماهنگ باشد.
مرحله دوم؛ آماده‌سازی ورق یا کویل
رول فرمینگ معمولاً با ماده اولیه‌ای آغاز میشود که به شکل کویل وارد خط تولید میشود. بسته به طراحی خط و سفارش، کویل می‌تواند پیش از شکل‌دهی تحت عملیات آماده‌سازی قرار بگیرد.
یکی از این عملیات‌ها برش طولی یا Slitting است. در این مرحله، ورق عریض به نوارهایی با عرض موردنیاز تبدیل میشود تا بتواند وارد خط شکل‌دهی شود. در تولید صنعتی استراکچرهای خورشیدی، این مرحله باید با دقت انجام شود تا عرض نوار، ضخامت و مشخصات ماده اولیه با طراحی مقطع مطابقت داشته باشد.
کیفیت ماده اولیه نیز بخشی از کیفیت محصول نهایی است. ضخامت، گرید فولاد و وضعیت سطح ورق باید با مشخصات فنی موردنظر مطابقت داشته باشد.

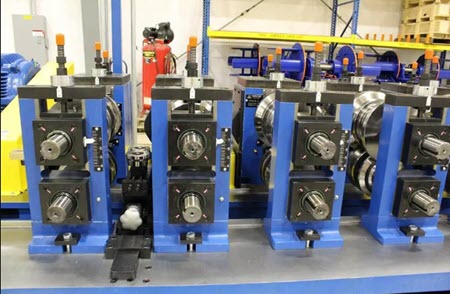

مرحله سوم؛ ورود ورق به خط رول‌فرمینگ

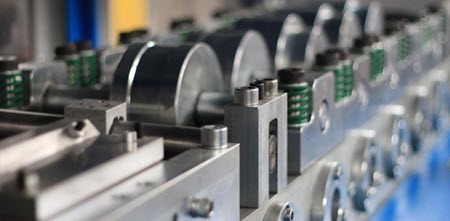

پس از آماده‌سازی، نوار فلزی وارد خط رول‌فرمینگ میشود. وظیفه اصلی این خط، تغییر تدریجی شکل ورق است؛ یعنی به‌جای اینکه یک تغییر شدید در یک مرحله ایجاد شود، پروفیل در چند مرحله متوالی شکل می‌گیرد.
در هر ایستگاه، غلتک‌ها مقدار مشخصی از فرم مقطع را ایجاد می‌کنند و در نهایت ورق به هندسه نهایی نزدیک میشود. این روش تولید امکان ایجاد مقاطع طولانی و تکرارشونده را فراهم می‌کند و باعث میشود فرآیند تولید برای مقاطع سری‌سازی‌شده با نظم بیشتری انجام شود.
در تولید استراکچر پنل خورشیدی با رول فرمینگ، هماهنگی بین ایستگاه‌های مختلف خط اهمیت زیادی دارد؛ زیرا خطا در هر مرحله می‌تواند روی فرم نهایی پروفیل اثر بگذارد.
پانچ؛ سوراخ‌هایی که باید دقیق باشند
در بسیاری از پروفیل‌های مورد استفاده در سازه خورشیدی، سوراخ‌ها فقط یک جزئیات جانبی نیستند. محل سوراخ‌ها می‌تواند با نحوه اتصال پایه، ریل، بست یا سایر اجزای سازه ارتباط داشته باشد؛ بنابراین هرگونه خطا در موقعیت پانچ می‌تواند مونتاژ قطعات را دشوار کند.
پانچ می‌تواند به‌عنوان بخشی از خط تولید و متناسب با نقشه یا الگوی ساخت انجام شود. در سفارش‌های صنعتی، امکان اجرای الگوی پانچ متناسب با طراحی مقطع و جزئیات اتصال، نقش مهمی در سرعت و دقت مونتاژ نهایی دارد.
در نتیجه، دقت پانچ باید هم‌زمان با دقت شکل‌دهی کنترل شود تا قطعه خروجی صرفاً از نظر شکل صحیح نباشد، بلکه از نظر محل اتصالات نیز با نقشه ساخت مطابقت داشته باشد.
شکل‌دهی نهایی و خروج پروفیل
بعد از عبور ورق از مراحل مختلف فرم‌دهی، شکل نهایی مقطع ایجاد میشود. در این مرحله باید پارامترهای خط تولید به‌گونه‌ای تنظیم شده باشند که ابعاد و هندسه پروفیل در طول تولید پایدار بماند.
تنظیم نامناسب غلتک‌ها، کیفیت نامناسب ماده اولیه یا کالیبراسیون نادرست می‌تواند روی نتیجه نهایی اثر بگذارد. به همین دلیل، کیفیت رول فرمینگ استراکچر خورشیدی فقط به قدرت دستگاه وابسته نیست؛ ترکیب طراحی مقطع، کیفیت مواد اولیه، تنظیمات خط و کنترل مداوم فرآیند است که محصول نهایی را شکل می‌دهد.
برش در طول مشخص؛ یک مرحله مهم در تولید

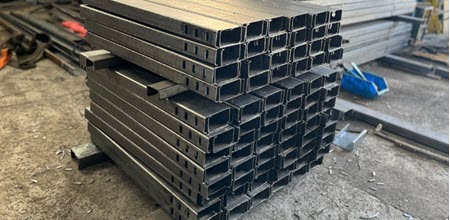

پروفیل خروجی از خط رول‌فرمینگ در نهایت باید به شاخه‌هایی با طول موردنیاز پروژه تبدیل شود. این کار توسط واحد برش انجام میشود.
در خطوط صنعتی، استفاده از برش هماهنگ با حرکت پروفیل می‌تواند امکان تولید شاخه‌های هم‌اندازه را فراهم کند. در نتیجه، طول قطعات و محل پایان هر شاخه می‌تواند مطابق نیاز سفارش تنظیم شود و آماده‌سازی برای مرحله بسته‌بندی و مونتاژ نیز ساده‌تر شود.
برای پروژه‌هایی که تعداد زیادی قطعه مشابه نیاز دارند، ثبات طول شاخه‌ها اهمیت ویژه‌ای پیدا می‌کند؛ زیرا کوچک‌ترین اختلاف می‌تواند در زمان مونتاژ خود را نشان دهد.
کنترل ابعادی بعد از تولید
تولید پروفیل زمانی تمام نمی‌شود که قطعه از دستگاه خارج شود. کنترل محصول باید مشخص کند که شاخه تولیدشده با مشخصات تعیین‌شده مطابقت دارد.
در یک فرآیند صنعتی، مواردی مانند ابعاد مقطع، طول شاخه، موقعیت و شکل سوراخ‌ها، وضعیت سطح و سایر مشخصات فنی مورد انتظار می‌تواند بررسی شود.
این کنترل به‌خصوص در سفارش‌هایی که تعداد زیادی قطعه مشابه باید در یک نیروگاه مونتاژ شوند اهمیت پیدا می‌کند؛ زیرا یکنواختی قطعات روی سرعت و نظم عملیات نصب اثر می‌گذارد.
گالوانیزه؛ حفاظت از سازه در برابر خوردگی
بسته به مشخصات پروژه، حفاظت سطحی پروفیل نیز می‌تواند بخشی از فرآیند تأمین باشد. گالوانیزه یکی از روش‌های متداول برای محافظت فولاد در برابر خوردگی است و در سیستم‌های نصب خورشیدی، انتخاب پوشش مناسب باید با شرایط محیطی پروژه هماهنگ باشد.
در سازه‌هایی که در فضای باز و برای مدت طولانی مورد استفاده قرار می‌گیرند، وضعیت سطح فلز اهمیت زیادی دارد. به همین دلیل، نوع پوشش و فرآیند اجرای آن باید از ابتدای برنامه‌ریزی تولید در نظر گرفته شود.

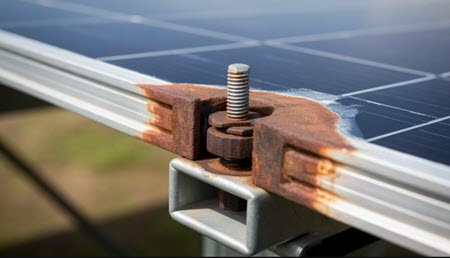

در سفارش‌های استراکچر خورشیدی اورهان صنعت نیز امکان در نظر گرفتن گالوانیزه گرم پس از تولید متناسب با نیاز پروژه وجود دارد. به این ترتیب، فرآیند تولید می‌تواند از شکل‌دهی پروفیل تا عملیات تکمیلی سطحی به‌صورت یک زنجیره منسجم برنامه‌ریزی شود. در تصویر زیر مشاهده میشود که گالوانیزه نامناسب استراکچر در گذر زمان موجب پوسیدگی و زنگ زدگی فلز شده است.
چرا رول‌فرمینگ برای تولید استراکچر خورشیدی اهمیت دارد؟
مهم‌ترین ویژگی رول فرمینگ، شکل‌دهی پیوسته مقاطع فلزی است. این روش برای تولید قطعات تکرارشونده و طولانی مناسب است و امکان ساخت مقاطع مختلف را در یک خط تولید فراهم می‌کند.
برای استراکچر پنل خورشیدی ، این روش می‌تواند زمینه لازم برای تولید پروفیل‌های متنوع با طول و مشخصات تعریف‌شده را فراهم کند؛ البته کیفیت محصول نهایی همچنان به طراحی مقطع، مشخصات ماده اولیه، تنظیم تجهیزات و کنترل فرآیند وابسته است.
در عمل، زمانی می‌توان از مزایای رول فرمینگ بهره گرفت که تمام اجزای این زنجیره، از طراحی و مواد اولیه گرفته تا شکل‌دهی، پانچ و برش، هماهنگ باشند.
تولید استراکچر پنل خورشیدی در اورهان صنعت
در اورهان صنعت ، تولید استراکچر پنل خورشیدی بر پایه یک فرآیند یکپارچه از طراحی تا ساخت انجام میشود. خط رول‌فرمینگ استراکچر خورشیدی این مجموعه شامل بخش‌هایی مانند رول‌بازکن، پانچ، رول‌فرمینگ، برش، میز تخلیه و سیستم کنترل PLC است و امکان تنظیم ابعاد و ضخامت پروفیل متناسب با مشخصات سفارش را فراهم می‌کند.
این ساختار تولید باعث میشود فرآیند تنها به شکل‌دهی ورق محدود نباشد و مراحلی مانند پانچ و برش نیز در امتداد همان مسیر تولید مدیریت شوند. به همین دلیل، زمانی که یک پروفیل برای استفاده در استراکچر خورشیدی طراحی میشود، مشخصات هندسی و جزئیات اجرایی آن می‌تواند از ابتدا تا انتهای فرآیند تولید مورد توجه قرار گیرد.
در بخش تولید استراکچر اورهان صنعت نیز مراحل مختلفی از جمله آماده‌سازی کویل، Slitting، فرم‌دهی پیوسته، پانچ مطابق نقشه، کنترل ابعادی و در صورت نیاز گالوانیزه گرم در نظر گرفته میشود. این رویکرد، امکان تولید پروفیل‌هایی را فراهم می‌کند که از مرحله طراحی تا آماده‌سازی برای نصب، یک مسیر مشخص و کنترل‌شده را طی کنند.
از طراحی تا تولید؛ یک زنجیره به‌هم‌پیوسته
ساخت استراکچر پنل خورشیدی با رول فرمینگ را نمی‌توان فقط به عملکرد دستگاه تولید نسبت داد. کیفیت نهایی محصول حاصل هماهنگی چند مرحله مختلف است: طراحی مقطع، انتخاب ماده اولیه، آماده‌سازی کویل، فرم‌دهی تدریجی، پانچ، برش، کنترل ابعادی و در صورت نیاز اجرای پوشش سطحی.
هرچه این مراحل با یکدیگر هماهنگ‌تر باشند، کنترل کیفیت محصول و تکرارپذیری تولید نیز ساده‌تر خواهد بود. این موضوع در پروژه‌های خورشیدی که به تعداد زیادی قطعه مشابه نیاز دارند، اهمیت بیشتری پیدا می‌کند.
اورهان صنعت با تکیه بر تجربه خود در طراحی و تولید ماشین‌آلات و تجهیزات صنعتی، فرآیند تولید استراکچرهای خورشیدی را بر همین مبنا دنبال می‌کند؛ از طراحی و آماده‌سازی مواد اولیه گرفته تا شکل‌دهی، پانچ، برش و عملیات تکمیلی. نتیجه این فرآیند، پروفیل‌ها و اجزایی است که برای استفاده در سیستم‌های نصب پنل خورشیدی، متناسب با مشخصات فنی پروژه تولید می‌شوند.
شناخت این مسیر برای خریداران و مجریان نیروگاه‌های خورشیدی نیز اهمیت دارد؛ زیرا هنگام انتخاب تولیدکننده، تنها ظاهر محصول یا قیمت آن تعیین‌کننده نیست. روش تولید استراکچر پنل خورشیدی، دقت فرآیند، کیفیت مواد اولیه، جزئیات پانچ و برش و نحوه کنترل محصول همگی بخشی از کیفیت نهایی سازه را تشکیل می‌دهند.
