اکچویتور پنوماتیک چیست و چگونه کار می کند؟

مجموعه: خدمات فنی و تاسیسات

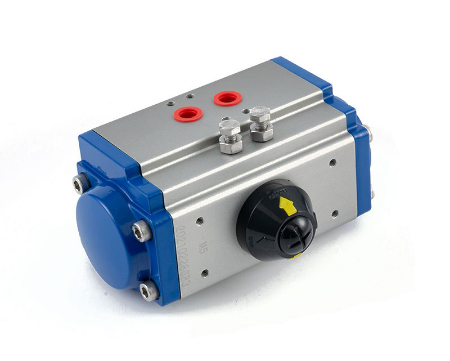

اکچویتور پنوماتیک چیست

اکچویتور پنوماتیک: کنترل دقیق و بی سر و صدا

اکچویتورهای پنوماتیکی دستگاه‌های مهمی هستند که در طیف گسترده‌ای از کاربردها استفاده می‌شوند. آنها نیروی هوا را به حرکت مکانیکی تبدیل می‌کنند و می‌توانند برای باز و بسته کردن شیرآلات، کنترل اجزای متحرک و انجام سایر کارهای مکانیکی استفاده شوند.

اکچویتورهای پنوماتیکی مزایای زیادی نسبت به سایر انواع اکچویتورها دارند. آنها مقرون‌به‌صرفه هستند، نگهداری آنها آسان است و می‌توانند در طیف گسترده‌ای از شرایط کار کنند.

در این مقاله، اصول اولیه اکچویتورهای پنوماتیکی را بررسی خواهیم کرد و نحوه عملکرد آنها را توضیح خواهیم داد.

اکچویتورهای پنوماتیکی دستگاه‌های مهمی هستند که در طیف گسترده‌ای از کاربردها استفاده می‌شوند. آنها نیروی هوا را به حرکت مکانیکی تبدیل می‌کنند و می‌توانند برای باز و بسته کردن شیرآلات، کنترل اجزای متحرک و انجام سایر کارهای مکانیکی استفاده شوند.

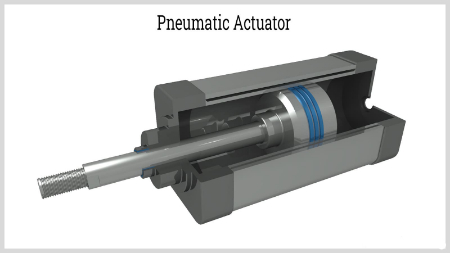

اکچویتور پنوماتیکی انرژی هوا را به حرکتی تبدیل می کند

اکچویتور پنوماتیک چیست؟

طبق تعریف، اکچویتور پنوماتیک وسیله ای است که انرژی را معمولاً به شکل هوای فشرده به حرکت مکانیکی تبدیل می کند. در صنعت، اکچویتور ‌های پنوماتیکی با نام‌های مختلفی از جمله سیلندرهای پنوماتیک، سیلندرهای هوا و اکچویتور ‌های هوا شناخته می‌شوند. که همه یکی هستند.

یک اکچویتور پنوماتیکی که از پیستون، سیلندر و سوپاپ ها یا پورت ها تشکیل شده است، می تواند انرژی را به حرکات مکانیکی خطی یا چرخشی تبدیل کند. این بستگی به این دارد که آیا برنامه از یک اکچویتور چرخشی پنوماتیک یا یک اکچویتور خطی استفاده می کند.

اکچویتورهای خطی برای نصب دریچه‌های کنترل صندلی زاویه‌دار که برای کاربردهای دمای بالا و بخار ساخته شده‌اند، مناسب هستند، در حالی که اکچویتورهای چرخشی پنوماتیک بسته به مشخصات کاربرد، برای نصب دریچه‌های یک چهارم چرخشی مناسب‌تر هستند.

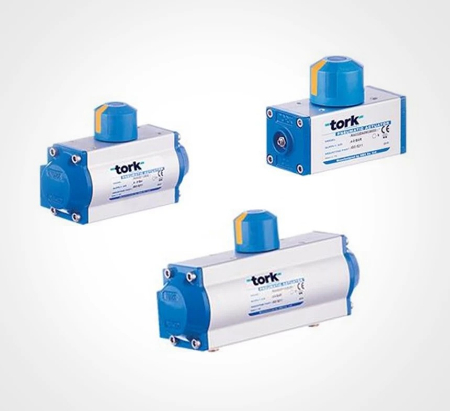

اکچویتورهای پنوماتیکی در طیف گسترده‌ای از کاربردها استفاده می‌شوند

کاربردهای اکچویتور پنوماتیک

اکچویتورهای پنوماتیکی در طیف گسترده‌ای از کاربردها استفاده می‌شوند. آنها نیروی هوا را به حرکت مکانیکی تبدیل می‌کنند و می‌توانند برای باز و بسته کردن شیرآلات، کنترل اجزای متحرک و انجام سایر کارهای مکانیکی استفاده شوند. برخی از کاربردهای رایج اکچویتورهای پنوماتیکی عبارتند از:

• کنترل شیرآلات :  کنترل شیرآلات یکی از رایج‌ترین کاربردهای اکچویتورهای پنوماتیکی هستند. آنها برای باز و بسته کردن شیرهای صنعتی، مانند شیرهای آب، شیرهای گاز و شیرهای کنترل فرآیند استفاده می‌شوند.

• کنترل اجزای متحرک : اکچویتورهای پنوماتیکی همچنین برای کنترل اجزای متحرک در ماشین آلات و تجهیزات استفاده می‌شوند. آنها می‌توانند برای حرکت درپوش ها، دریچه ها، نوار نقاله ها و سایر اجزای متحرک استفاده شوند.

• حرکت مواد : اکچویتورهای پنوماتیکی همچنین برای حرکت مواد در سیستم های تولید استفاده می‌شوند. آنها می‌توانند برای حرکت بیل مکانیکی، پمپ ها و سایر دستگاه‌هایی که مواد را جابه‌جا می‌کنند استفاده شوند.

سایر کاربردهای اکچویتورهای پنوماتیکی عبارتند از:

• باز کردن و بستن درب ها و پنجره ها

• تولید نیروی حرکتی برای ماشین آلات

• کنترل سطوح سیال

• سیستم های آتش نشانی

• سیستم های ایمنی

مزایای استفاده از اکچویتورهای پنوماتیک نسبت به سایر جایگزین ها

اکچویتورهای پنوماتیکی مزایای زیادی نسبت به سایر انواع اکچویتورها دارند. بیشتر مزایای انتخاب اکچویتورهای پنوماتیک نسبت به اکچویتورهای جایگزین، مانند اکچویتور ‌های الکتریکی، به قابلیت اطمینان دستگاه‌ها و همچنین جنبه‌های ایمنی خلاصه می‌شود. این واقعیت که آنها به احتراق یا برق نیاز ندارند، این دستگاه ها را در جایی که پارک و احتراق تحمل نمی کنند، بسیار مورد توجه قرار می دهد. این به این دلیل است که یک اکچویتور پنوماتیکی می تواند هوای فشرده را ذخیره کرده و مجدداً بدون خطر آتش سوزی از آن استفاده کند.

اکچویتورهای پنوماتیکی نیز بسیار بادوام هستند و بنابراین می توانند هزینه های مورد نیاز برای حفظ عملکرد آن را کاهش دهند. تعمیر و نگهداری کمتر به معنای چرخه عمر طولانی تر محصول و در نتیجه خروجی بیشتر است.

 آنها مقرون‌به‌صرفه هستند، نگهداری آنها آسان است و می‌توانند در طیف گسترده‌ای از شرایط کار کنند. این عوامل باعث شده است که اکچویتورهای پنوماتیکی به یک انتخاب محبوب برای طیف گسترده‌ای از کاربردها تبدیل شوند.

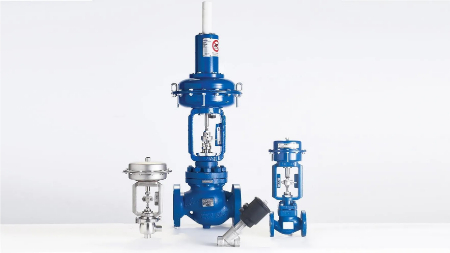

اکچویتورهای پنوماتیکی بسیار بادوام هستند

اکچویتور پنوماتیکی چگونه کار می کنند؟

یک اکچویتور پنوماتیکی معمولاً از پیستون (هایی) تشکیل شده است که در داخل یک سیلندر توخالی نصب می شوند. فشار به سمتی از پیستون در داخل سیلندر اعمال می شود. در نتیجه فشار و مساحت پیستون، نیرویی ایجاد می شود که پیستون را در امتداد محور سیلندر حرکت می دهد و چنین انرژی را به شیری که قرار است خودکار شود، منتقل می کند.

سپس پیستون توسط یک فنر که به عنوان اکچویتور برگشت فنر نیز شناخته می شود به موقعیت اولیه خود باز می گردد. یا هوای فشرده در طرف دیگر پیستون اعمال می شود که به عنوان اکچویتور های دوگانه شناخته می شوند.

اکچویتور پنوماتیک با چه نوع شیرهایی کار می کند؟

به طور کلی، دو نوع حرکت وجود دارد که می تواند توسط یک اکچویتور پنوماتیک ارائه شود.

• حرکت خطی : حرکت خطی که برای شیرهای متحرک خطی مانند شیرهای دروازه و گلوب مناسب است. این عملگرها معمولا فنری برگشتی هستند. پس از تخلیه فشار هوا به موقعیت اولیه خود برمی گردد. شیر یا به طور معمول بسته است یا معمولاً باز است. برای کاربردهای کنترل پیوسته از اکچویتورهای دوگانه استفاده می شود. در این موارد هوای فشرده در دو طرف پیستون اعمال می شود.

• حرکت چرخشی: حرکت چرخشی که برای شیرهای یک چهارم چرخشی مانند شیرهای توپی و پروانه ای مناسب است. این عملگرها می توانند فنری برگشتی باشند. پس از تخلیه فشار هوا، اکچویتور به موقعیت اصلی خود باز می گردد. شیر یا به طور معمول بسته است یا معمولاً باز است. برای کاربردهای کنترل پیوسته از اکچویتورهای دوگانه استفاده می شود. در این موارد هوای فشرده در دو طرف پیستون اعمال می شود.

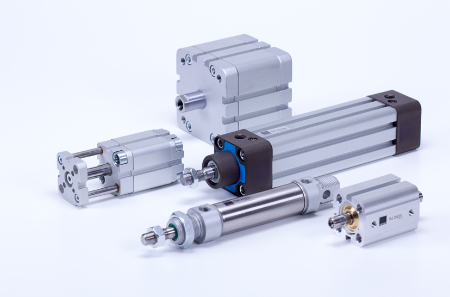

اکچویتورهای پنوماتیک در انواع مختلفی از حرکت ها موجود هستند

نحوه انتخاب اکچویتور پنوماتیک

انتخاب اکچویتور پنوماتیک یک فرآیند چند مرحله ای است که باید بر اساس نیازهای خاص کاربرد انجام شود. در اینجا عوامل اصلی که باید در نظر گرفته شوند آورده شده است:

• نوع حرکت: اکچویتورهای پنوماتیک در انواع مختلفی از حرکت ها موجود هستند، از جمله خطی، چرخشی، و دوار. نوع حرکت مورد نیاز شما به کاربرد خاص شما بستگی دارد.

• ظرفیت بار: اکچویتورهای پنوماتیک در انواع مختلفی از ظرفیت های بار موجود هستند. ظرفیت بار مورد نیاز شما به وزن جسمی که باید حرکت داده شود بستگی دارد.

• سرعت حرکت: اکچویتورهای پنوماتیک در انواع مختلفی از سرعت های حرکت موجود هستند. سرعت حرکت مورد نیاز شما به عملکرد خاص شما بستگی دارد.

• دامنه حرکت: اکچویتورهای پنوماتیک در انواع مختلفی از دامنه های حرکت موجود هستند. دامنه حرکت مورد نیاز شما به فاصله ای که جسم باید حرکت کند بستگی دارد.

• فشار کاری: اکچویتورهای پنوماتیک در انواع مختلفی از فشارهای کاری موجود هستند. فشار کاری مورد نیاز شما به منبع هوای فشرده شما بستگی دارد.

• ابعاد و وزن: ابعاد و وزن اکچویتور پنوماتیک باید با فضای موجود در کاربرد شما سازگار باشد.

در اینجا یک راهنمای گام به گام برای انتخاب اکچویتور پنوماتیک آورده شده است:

1. نوع حرکت مورد نیاز خود را تعیین کنید.

2. ظرفیت بار مورد نیاز خود را تعیین کنید.

3. سرعت حرکت مورد نیاز خود را تعیین کنید.

4. دامنه حرکت مورد نیاز خود را تعیین کنید.

5. فشار کاری مورد نیاز خود را تعیین کنید.

6. ابعاد و وزن مورد نیاز خود را تعیین کنید.

پس از تعیین این عوامل، می توانید با یک تامین کننده اکچویتور پنوماتیک تماس بگیرید و از آنها کمک بخواهید تا اکچویتور مناسب را برای نیازهای خود پیدا کنید.

در اینجا چند نکته اضافی برای انتخاب اکچویتور پنوماتیک آورده شده است:

• اگر کاربرد شما شامل حرکت های سنگین یا سریع است، باید از یک اکچویتور با کیفیت بالا استفاده کنید.

• اگر کاربرد شما در معرض شرایط محیطی سخت مانند گرد و غبار یا رطوبت است، باید از یک اکچویتور با طراحی مقاوم در برابر شرایط محیطی استفاده کنید.

• اگر کاربرد شما نیاز به ایمنی بالا دارد، باید از یک اکچویتور با ویژگی های ایمنی مانند محافظت در برابر بار بیش از حد استفاده کنید.

با در نظر گرفتن عوامل ذکر شده در این مقاله، می توانید اکچویتور پنوماتیک مناسبی را برای نیازهای خاص خود انتخاب کنید.

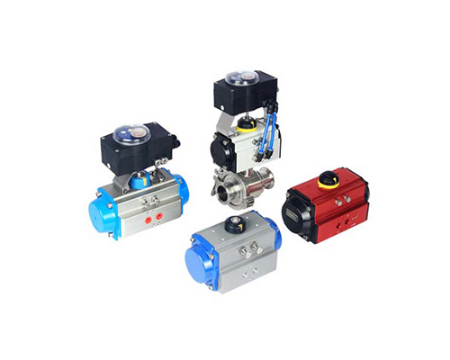

اکچویتورهای پنوماتیک دستگاه‌های مهمی در صنایع هستند

سوالات متداول درباره اکچویتور پنوماتیک

1. اکچویتور پنوماتیک چیست؟

اکچویتور پنوماتیک دستگاهی است که انرژی هوا یا گاز فشرده را به حرکت مکانیکی تبدیل می کند. این دستگاه ها در طیف گسترده ای از کاربردها، از جمله کنترل شیرآلات، باز و بسته کردن دریچه ها و درب ها، و کنترل اجزای متحرک در ماشین آلات و تجهیزات استفاده می شوند.

2. انواع اکچویتور پنوماتیک کدامند؟

اکچویتورهای پنوماتیک براساس نوع حرکتی که تولید می کنند، به دو نوع اصلی تقسیم می شوند:

- اکچویتورهای خطی نیروی خطی تولید می کنند که می تواند برای حرکت یک جسم در امتداد یک خط مستقیم استفاده شود.

- اکچویتورهای چرخشی گشتاور تولید می کنند که می تواند برای چرخش یک جسم حول محوری استفاده شود.

3. مزایای اکچویتور پنوماتیک کدامند؟

اکچویتورهای پنوماتیک مزایای زیادی نسبت به سایر انواع اکچویتورها دارند. آنها نسبتاً ارزان هستند، نگهداری آنها آسان است و می توانند در طیف گسترده ای از شرایط کار کنند. برخی از مزایای خاص اکچویتورهای پنوماتیک عبارتند از: مقرون به صرفه بودن ، نگهداری آسان و کارایی بالا

4. کاربردهای اکچویتور پنوماتیک کدامند؟

اکچویتورهای پنوماتیک در طیف گسترده ای از کاربردها استفاده می شوند، از جمله:

- کنترل شیرآلات در سیستم های صنعتی

- باز و بسته کردن دریچه ها و درب ها

- کنترل اجزای متحرک در ماشین آلات و تجهیزات

- حرکت مواد در سیستم های تولید

- کنترل سطوح سیال در مخازن و دیگ های بخار

5. چگونه اکچویتور پنوماتیک را انتخاب کنیم؟

برای انتخاب اکچویتور پنوماتیک مناسب، باید عوامل مختلفی را در نظر بگیرید، از جمله:

نوع حرکت مورد نیاز ، میزان نیروی یا گشتاور مورد نیاز ، شرایط کاری و بودجه

سخن پایانی

اکچویتورهای پنوماتیک دستگاه‌های مهمی هستند که در طیف گسترده‌ای از کاربردها، از جمله ماشین‌آلات صنعتی، تجهیزات پزشکی و بسته‌بندی استفاده می‌شوند. آنها به دلیل مزایای متعددی نسبت به سایر انواع اکچویتورها، مانند هزینه پایین، نگهداری آسان و قابلیت کار در طیف گسترده‌ای از شرایط، محبوبیت زیادی دارند. برای انتخاب اکچویتور پنوماتیک مناسب، باید عوامل مختلفی را در نظر بگیرید، از جمله نوع حرکت مورد نیاز، میزان نیروی یا گشتاور مورد نیاز، شرایط کاری و بودجه. با در نظر گرفتن این عوامل، می توانید اکچویتور پنوماتیک مناسبی را برای نیازهای خود انتخاب کنید.
