آشنایی با بهترین روش های عیب یابی و تعمیر دیگ بخار

مجموعه: خدمات فنی و تاسیسات

روش های عیب یابی و تعمیر دیگ بخار

عیب یابی دیگ بخار و علت های به وجود آمدن ایراد در دیگ

نحوه عملکرد دیگ بخار

دیگ بخار در واقع مخزنی است که داخل آن پر از آب است. آب داخل این مخزن به وسیله مشعل دیگ حرارت می بیند و این آب پس از داغ شدن و رسیدن به نقطه جوش به بخار آب تبدیل می شود. این بخار آب از طریق لوله هایی که به دیگ متصل است وارد دستگاه ها و سیستم های گرمایشی ما می شود و محیط را گرم می کند.

این بخار آب داخل لوله ها فشار بالایی دارد و همچنین قدرت گرمایش آن بیشتر از آب داغ است. از این بخار آب تولید شده در صنایع مختلف استفاده می شود. به عنوان مثال در صنایعی که نیاز به ذوب یا پختن مواد دارند مثلا تولید فولاد. همچنین در صنایع الکتریسیته برای به حرکت درآوردن توربین ها از نیروی جنبشی بالای بخار آب استفاده می شود.

عیب یابی و تعمیر دیگ بخار امری ضروری است

قطعات دیگ بخار

دیگ بخار یک مخزن فلزی است که برای تبدیل آب به بخار و ارسال آن داخل لوله ها از اجزای مختلف خود کمک می گیرد. هر دیگ بخار از اجزا و قطعات ریز و درشت بسیاری تشکیل شده است. ما در اینجا مهم ترین اجزای این وسیله کاربردی را برای شما آورده ایم:

• پوسته یا بدنه فولادی دیگ که از فولاد آلیاژی درست شده است. این فولاد از طریق فرآیند نورد با ضخامت مناسب تولید و با جوش کاری این ورق ها دیگ بخار ایجاد می شود.

• کوره یا آتشدان که حالت استوانه ای داشته و از جنس فولاد است که به شکل موازی داخل پوسته بویلر قرار گرفته و وظیفه ایجاد شعله برای گرم کردن آب را دارد.

• لوله های مخصوص عبور دود که از جنس فولاد هستند و به موازات کوره داخل پوسته قرار گرفته اند. وظیفه این قطعه عبور دود و آتش است.

• پایه دیگ و اتصالات که وظیفه دارد دیگ را به خوبی کنترل کرده و نگه دارد.

برای عیب یابی و تعمیر دیگ بخار باید قطعات آن را بشناسید

عیب یابی و تعمیر دیگ بخار

دیگ بخار هم مانند بسیاری از تجهیزات صنعتی امکان خراب شدن یا فرسودگی دارد. ایرادات مختلفی ممکن است در دیگ بخار به وجود بیاید از جمله خرابی مشعل یا رسوب گرفتن و نشتی دیگ و ... از آنجایی که بویلر از قطعات مختلفی تشکیل شده است نقص در هر قطعه می تواند بر عملکرد کلی دستگاه اثر منفی بگذارد.

در این قسمت برخی از ایراداتی که ممکن است در دیگ بخار به وجود بیاید را توضیح داده ایم. در ادامه روش های رفع مشکل یا تعمیر دیگ بخار را نیز برایتان ذکر کرده ایم.

عیب یابی مشعل

یکی از مشکلات مهمی که ممکن است در مشعل بویلر به وجود بیاید روشن نشدن مشعل یا همان شعله است. اگر این شعله روشن نشود عملا آب داخل دیگ گرم نمی شود. روشن نشدن مشعل ممکن است به خاطر: از کار افتادن پمپ سوخت، شل شدگی اتصالات الکتریکی، عدم تناسب بین هوای داخل مشعل و سوخت داخل آن و کشیده شدن هوای بیش از حد مجاز داخل آن باشد. همچنین ممکن است سوختی که شعله را روشن نگه می دارد تمام شده باشد.

دومین مشکلی که ممکن است در قسمت مشعل به وجود بیاید دود کردن شعله است. مشکل رایجی که شاید زیاد به آن برخورد کنید. این مشکل هم می تواند به دلیل: عدم تناسب هوا و سوخت در یک مدار، کثیف شدن لوله های منتقل کننده گاز داغ، زیاد شدن فشار و زیادی مقدار سوخت و همچنین به وجود آمدن یک مانع یا مشکل در مسیر دودکش بویلر باشد.

سومین مشکلی که ممکن است در مشعل بویلر ایجاد شود روشن خاموش شدن مدام شعله است که عملا مانع از داغ شدن آب می شود. این مشل ممکن است به لایل مختلفی ایجاد شود از جمله اینکه: کلیدهای تنطیم فشار دچار مشکل شده باشد، درب مشعل شل باشد، بار بویلر که همان آب داخل آن است نسبت به ظرفیتی که می تواند تحمل کند بسیار کمتر باشد.

چهارمین مشکلی که می تواند در شعله ایجاد شود این است که هرچه تلاش می کنید اصلا شعله ای ایجاد نمی شود و کلا شعله روشن نمی شود. این مشکل می تواند به این دلایل باشد: سرد شدن سوخت بویلر، معیوب شدن ترموستات، خالی بودن منبع سوخت شعله، خرابی کلیدهای فشار هوا، خرابی در ترانس مخصوص ایجاد جرقه، کثیف شدن صافی سوخت و یا بسته شدن مسیر شیرهای رساننده سوخت به شعله.

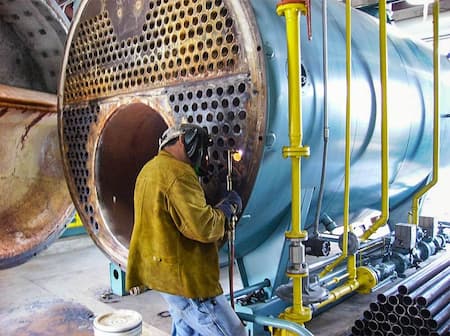

افراد متخصص باید عیب یابی و تعمیر دیگ بخار را انجام دهند

تعمیر و سرویس شعله

اگر قبل از بروز مشکل شما شعله بویلر را سرویس کنید از بروز مشکلات آینده در آن جلوگیری کرده اید. برای سرویس شعله می توانید طبق مراحل زیر عمل کنید:

1. در مرحله اول درب جلویی را باز کرده و واشرهای نسوز را آب بندی کنید. ضمنا وضعیت آجرهای نسوز را نیز بررسی کنید.

2. در مرحله دوم نیز درب عقبی بویلر را باز کنید و مانند مرحله قبل واشرهای نسوز را آب بندی کرده و وضعیت آجرها را نیز مورد بررسی قرار دهید.

3. سپس سراغ بخش آتش خوار و لوله هایی که برای خروج دود تعبیه شده اند بروید و ببینید داخل آن ها دوده و آشغال گرفته یا نه. اگر داخل محفظه ها کثیف و گرفته بود کاملا آن ها را تمیز کنید.

4. دیگ بویلر را نیز بررسی کنید ممکن است رسوب گرفتن یا خوردگی در آن بتواند بر شعله اثر منفی بگذارد. اگر رسوب داشت که آن را تمیز کنید و خوردگی ها را تعمیر کنید.

5. بعد از روشن کردن شعله کیفیت احتراق و شعله را بررسی کنید و اگر جایی نشتی پیدا کردید آن را برطرف کنید.

یکی از راه های عیب یابی و تعمیر دیگ بخار سرویس شعله است

عیب یابی دیگ بخار

اگرچه شعله یکی از مهم ترین بخش های بویلر است اما به جز نگهداری از آن تعمیر و نگه داری دیگ بخار نیز اهمین بالایی دارد. در ادامه می خواهیم به برخی از مشکلاتی که ممکن است در قسمت دیگ بویلر ایجاد شود اشاره کنیم.

یکی از مشکلاتی که ممکن است داخل آب دیگ مشاهده کنید استاندارد نبودن غلظت موادی است که داخل دیگ بویلر وجود دارد. این مشکل ممکن است در اثر عواملی چون: کم بودن میزان تزریق مواد، خرابی در دستکاه مخصوص تزریق و یا خرابی در سیستم تصفیه بویلر به وجود بیاید.

دومین مشکلی که ممکن است در دیگ بخار دستگاه به وجود آید مشاهده کف داخل آب دیگ است. این مشکل عموما بیشتر از مشکل قبلی قابل مشاهد هست و بیانگر وجود ایرادی در کارکرد بویلر است. وجود کف در آب دیگ می تواند ناشی از: بالا بودن بیش از حد املاح داخل آب، قلیایی بودن آب دیگ بیشتر از حد لازم و مجاز، وارد شدن موادی که کف تولید می کنند داخل آب دیگ و در نهایت نوسان و عدم تعادل در مصرف سوخت باشد.

سومین مشکل در دیگ بخار ممکن است آبگیری نشدن باشد. به وجود آمدن این مشکل می تواند به دلایل بسیار زیادی باشد از جمله اینکه: ممکن است شیر تغذیه بسته باشد، امکان دارد فیلترهای ورودی آب کثیف شده و گرد و غبار گرفته باشند، ممکن است اتصالات برقی دیگ ایراد پیدا کرده باشند، ممکن است بخش فیزو مدار پمپ آب بویلر سوخته باشد و همچنین ممکن است سیستمی که سطح آب را بررسی و کنترل می کند خراب شده باشد یا شناور گیر کرده باشد و حرکت نکند.

عیب یابی و تعمیر دیگ بخار با رعایت نکات ایمنی

سرویس و تعمیر دیگ بخار

برای تعمیر دیگ ابتدا باید پی ببرید که دقیقا مشکل از کدام بخش است و سپس اقدام به تعمیر این بخش نمایید. اگر خودتان تخصص کافی ندارید حتما از تکنسین ها و مهندسین کمک بگیرید.

سرویس های دوره ای و نظارت بر کیفیت دیگ و آب بویلر شما را از تعمیرات آن دست کم تا چندین سال راحت می کند. برای سرویس بویلر باید به طور منظم دست کم هر 6 ماه تمامی فیلترها را تمیز کنید. دیگ را بررسی کرده و رسوبات آن را از بین ببرید. اگر خوردگی و سوراخ دارد آن را تعمیر کنید.

همچنین لازم است عایق ها بررسی شده و بلودان بویلر را کاهش دهید. لازم است کیفیت آب مصرفی خود را که وارد سیستم بویلر می شود بررسی کنید؛ وجود املاح و رسوبات زیاد در آب مصرفی می تواند منجر به خرابی در دیگ بخار شود. همچنین لازم است وجود نشتی در دیگ با لوله ها را نیز مورد بررسی قرار دهید. در صورتی که قابل تعمیر است آن ها را تعمیر و در غیر این صورت تعویض کنید.

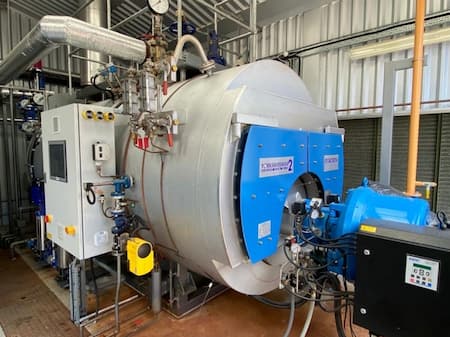

سرویس دیگ بخار

کلام پایانی

بویلر یا دیگ بخار یکی از تجهیزات صنعتی پرکاربرد در بعضی صنایع است. همچنین از دیگ بخار در موتورخانه های ساختمان های مسکونی برای ایجاد گرمایش در سیستم های گرمایشی استفاده می شود.

سرویس های دوره ای این دستگاه می تواند نیاز آن را به تعمیر کاهش دهد. در صورتی که عملکرد بویلر کاهش یافته لازم است ابتدا عیوب آن بررسی و در نهایت نسبت به تعمیر یا سرویس آن اقدام کنید. عیب یابی و تعمیر دیگ بخار کار تخصصی است و اگر شما در آن سررشته ندارید باید از متخصص کمک بگیرید.
