  اگر بخواهم خیلی مستقیم و صنعتی بگویم: لوله استیل 304 به‌خاطر ترکیب متعادل کروم و نیکل، قیمت منطقی‌تر نسبت به گریدهای بالاتر، و رفتار قابل‌اعتماد در ساخت و نصب، سال‌هاست که در بازار ایران به‌عنوان استاندارد طلایی استنلس آستنیتی شناخته می‌شود.

اما همین محبوبیت، یک ریسک جدی هم دارد: خیلی از پروژه‌ها به‌اشتباه 304 می‌خرند در حالی که به‌دلیل نوع جوشکاری، محیط خورنده، یا نیاز به مقاومت بالاتر در برابر کلرید، باید سراغ 304L یا حتی لوله استیل 316 می‌رفتند. همین خطا می‌تواند بعد از چند ماه یا چند سال، خودش را به‌صورت ترک جوش، زنگ‌زدگی نقطه‌ای، یا هزینه تعویض سنگین نشان دهد.

در این مقاله، مشخصات فنی لوله استیل 304 را از زاویه مهندسی، خرید، و تشخیص اصالت بررسی می‌کنیم؛ با همان زبانی که برای مهندس، مدیر خرید و پیمانکار کاربردی باشد.

آنالیز جامع لوله 304

جدول آنالیز شیمیایی گرید 304 (استاندارد ASTM A240)

در بازار ایران، خیلی وقت‌ها فروشنده فقط می‌گوید «304 هست»؛ اما برای تصمیم‌گیری حرفه‌ای باید ترکیب شیمیایی و تفاوت آن با 304L را دید. استاندارد مرجع برای ترکیب شیمیایی ورق/کویل/نوار معمولاً ASTM A240 است و برای لوله نیز مشخصات در استانداردهایی مثل ASTM A312 مطرح می‌شود.

جدول مقایسه‌ای 304 و 304L

نقش کروم و نیکل در عملکرد 304:

کروم وقتی از حدود 10.5٪ بالاتر می‌رود، امکان تشکیل لایه نازک و پایدار اکسید کروم را فراهم می‌کند؛ همین لایه جلوی زنگ‌زدگی را می‌گیرد.

نیکل باعث می‌شود فولاد در دمای محیط و حین شکل‌دهی، ساختار آستنیتی خود را حفظ کند. نتیجه‌اش می‌شود:

•جوش‌پذیری بهتر

•شکل‌پذیری مناسب

•مقاومت ضربه‌ای بهتر

•رفتار قابل‌قبول در دماهای پایین

در بازار آهن ایران، اگر فروشنده‌ای ادعا کرد لوله 304 دارد اما MTC، مارکینگ، یا آنالیز شیمیایی ارائه نکرد، باید محتاط بود. در پروژه‌های حساس، PMI یا تست متریال، از خیلی ضررها جلوگیری می‌کند.

خواص مکانیکی کلیدی که باید بدانید

وقتی از گوشت لوله، رده یا Schedule و تحمل فشار حرف می‌زنیم، فقط جنس مهم نیست؛ خواص مکانیکی هم تعیین‌کننده‌اند. مشخصات مکانیکی دقیق بسته به روش تولید و استاندارد می‌تواند کمی تغییر کند، اما برای 304 معمولاً این حدود مطرح است:

نکته اجرایی

اگر لوله برای:

•فشار کاری

•خطوط نیمه‌فرآیندی

•ساخت تجهیزات

•یا جوشکاری در محل

استفاده می‌شود، فقط به «304 بودن» اکتفا نکنید.

باید این موارد را هم چک کرد:

1.رده یا Schedule

2.ضخامت واقعی یا همان گوشت لوله

3.نوع تولید: درزدار یا مانیسمان

4.گواهی سرتیفیکیت MTC

5.در صورت حساسیت پروژه، PMI

مقاومت به خوردگی: نقاط قوت و ضعف

مقاومت در برابر خوردگی اتمسفری و اکسیداسیون

لوله استیل 304 در برابر هوای شهری، رطوبت معمولی، بخار آب، و بسیاری از شرایط غیرکلریدی عملکرد بسیار خوبی دارد. برای همین در این کاربردها زیاد دیده می‌شود:

•تجهیزات ساختمانی

•نرده و سازه‌های دکوراتیو

•لوله‌کشی‌های عمومی

•خطوط فرایندی کم‌خورنده

•برخی کاربردهای غذایی و بهداشتی

از نظر دمای کاری هم 304 در برابر اکسیداسیون در دماهای نسبتاً بالا عملکرد مناسبی دارد. در محیط‌هایی که سیکل حرارتی وجود دارد، به‌دلیل آستنیتی بودن، پایداری قابل قبولی نشان می‌دهد.

محیط شهری یا روستایی؟

•محیط شهری معمولی: 304 معمولاً انتخاب مطمئنی است.

•محیط روستایی با گردوغبار و رطوبت کم: باز هم 304 جواب می‌دهد.

•محیط صنعتی با بخارات اسیدی یا نمکی: باید دقیق‌تر بررسی شود.

•محیط ساحلی یا دریایی: اینجا داستان عوض می‌شود.

پاشنه آشیل استیل 304: ضعف در برابر یون‌های کلرید

 نقطه ضعف اصلی 304، مقاومت محدود آن در برابر یون‌های کلرید است. کلریدها می‌توانند لایه پسیو را بشکنند و باعث خوردگی حفره‌ای (Pitting) یا خوردگی شکافی (Crevice Corrosion) شوند.

این موضوع در موارد زیر مهم می‌شود:

•هوای ساحلی

•آب شور

•مه نمکی

•محیط‌های شست‌وشوی مکرر با مواد کلردار

•خطوطی که در تماس با پساب‌های نمکی هستند

نشانه عملی در پروژه

اگر پروژه شما در این فضاهاست، 304 ممکن است از نظر قیمت جذاب باشد، اما از نظر دوام، ریسک دارد. در چنین شرایطی معمولاً [لوله استیل 316] به‌دلیل داشتن مولیبدن انتخاب حرفه‌ای‌تری است. مولیبدن دقیقاً همان چیزی است که مقاومت به pitting را بالا می‌برد.

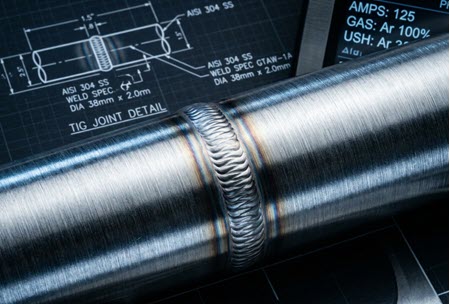

هنر جوشکاری لوله استیل 304

چرا استیل 304 جوش‌پذیری عالی دارد؟

از دیدگاه متالورژی صنعتی، 304 جزو آلیاژهای آستنیتی با جوش‌پذیری بسیار خوب محسوب می‌شود. دلیلش این است که:

•ساختار آستنیتی پایدار دارد

•ترک‌پذیری جوشی آن نسبت به برخی آلیاژهای دیگر پایین‌تر است

•برای بسیاری از روش‌های جوشکاری، رفتار قابل پیش‌بینی دارد

روش‌های رایج جوشکاری

1.TIG بهترین انتخاب برای جوش تمیز، دقیق و کنترل‌شده مناسب برای:

•صنایع غذایی

•دارویی

•لوله‌کشی استیل با حساسیت ظاهری بالا

2. MIG سرعت بالاتر، مناسب پروژه‌های اجرایی و کارگاهی

3.الکترود مناسب مثل ER308 / ER308L برای جوشکاری 304، معمولاً فیلرهای خانواده 308 انتخاب استانداردی هستند.

نکته بازار

اگر لوله 304 برای جوشکاری خریداری می‌شود، از فروشنده فقط اسم گرید را نپرسید؛ این‌ها را هم بخواهید:

•نوع فیلر پیشنهادی

•ضخامت واقعی

•استاندارد تولید

•MTC

•وضعیت سطح و فینیش

خطر رسوب کاربید و خوردگی بین دانه‌ای (Sensitization)

این بخش از مهم‌ترین نقاط فنی مقاله است.

وقتی 304 با کربن بالاتر در ناحیه دمایی حساس جوش قرار می‌گیرد، ممکن است کاربیدهای کروم در مرزدانه‌ها رسوب کنند. نتیجه چه می‌شود؟

•کروم از اطراف مرزدانه‌ها مصرف می‌شود

•لایه محافظ در آن ناحیه ضعیف می‌شود

•خوردگی بین‌دانه‌ای شکل می‌گیرد

این پدیده را Sensitization می‌گویند.

چرا این موضوع در پروژه مهم است؟

اگر خط لوله بعد از جوشکاری در محیط مرطوب یا خورنده قرار بگیرد، همین ناحیه ضعیف می‌تواند محل شروع خرابی باشد.

برای همین در پروژه‌هایی که:

•جوشکاری زیاد دارند

•دمای سرویس حساس است

•یا محیط خورنده‌تر است

اغلب 304L انتخاب امن‌تری است، چون کربن پایین‌تری دارد و ریسک حساس‌شدگی را کم می‌کند.

انواع لوله استیل 304 در بازار ایران

لوله درزدار (Welded Pipe)

لوله درزدار 304 معمولاً از ورق یا کویل استیل تولید می‌شود. فرآیندش شامل:

•برش ورق

•فرم‌دهی

•جوش طولی

•پرداخت و تست

ویژگی‌ها

•قیمت اقتصادی‌تر

•تنوع سایز بالا

•مناسب برای بسیاری از کاربردهای عمومی

•امکان تولید با سطح:

-مات

-براق

-خش‌دار

کاربردها

•دکوراتیو

•صنایع غذایی کم‌فشار

•نرده و دکور

•برخی خطوط تأسیساتی

•پروژه‌هایی که فشار و خوردگی شدید ندارند

نکته بازار

در بازار به بعضی محصولات با کیفیت جوش ظریف، اصطلاح «درز مخفی» هم می‌گویند؛ یعنی درز جوش به‌خوبی پرداخت شده و از فاصله معمولی به‌سختی دیده می‌شود. اما این اصطلاح نباید جایگزین بررسی فنی شود. درز مخفی با لوله بدون‌درز یکی نیست.

لوله مانیسمان (Seamless Pipe)

لوله مانیسمان بدون درز تولید می‌شود و همین ویژگی، آن را برای شرایط سخت‌تر مناسب می‌کند.

مزیت‌ها

•نبود درز جوش طولی

•یکنواختی بیشتر در تحمل فشار

•اطمینان بالاتر در سرویس‌های حساس

•مناسب برای فشار متوسط تا بالا، بسته به Schedule

مفهوم رده یا Schedule

رده یا Schedule به ضخامت دیواره لوله نسبت به قطر اشاره دارد.

هرچه Schedule بالاتر باشد:

•دیواره ضخیم‌تر است

•تحمل فشار بیشتر می‌شود

•وزن و قیمت هم بالاتر می‌رود

کاربردهای رایج

•خطوط صنعتی

•برخی واحدهای فرایندی

•سیستم‌های حساس‌تر

•جاهایی که اطمینان مکانیکی بالاتری لازم است

راهنمای خرید و تشخیص لوله استیل 304 اصل

استیل 304 بگیر است یا نگیر؟

پاسخ دقیق این است: در حالت استاندارد، 304 ذاتاً نگیر یا کم‌مغناطیس است؛ اما بعد از کار سرد، خم‌کاری، کشش، یا فرآیندهای تولید، ممکن است کمی خاصیت مغناطیسی پیدا کند.

برداشت درست از تست آهنربا

•اگر آهنربا کاملاً نچسبید یا خیلی ضعیف جذب شد، احتمال 304 بودن وجود دارد.

•اگر آهنربا خیلی قوی چسبید، باید شک کرد.

•اما آهنربا به‌تنهایی سند قطعی نیست.

پس این تست فقط غربال اولیه است، نه تشخیص نهایی.

روش‌های سریع تشخیص در محل

برای خرید حرفه‌ای، این سه روش خیلی کاربردی‌اند:

1.درخواست سرتیفیکیت MTC

-باید شماره Heat، ترکیب شیمیایی، خواص مکانیکی و استاندارد در آن باشد.

-اگر MTC با مارکینگ بدنه لوله نخواند، ریسک بالاست.

2.تست شیمیایی سریع

-برخی کیت‌های میدانی برای تشخیص تقریبی گرید استفاده می‌شوند.

-در پروژه‌های حساس، این تست می‌تواند کمک کند، ولی باز هم جای PMI را نمی‌گیرد.

3.تست مولیبدن

-این تست برای تمایز 304 و 316 بسیار مهم است.

-چون 304 مولیبدن ندارد یا عملاً ندارد، ولی 316 دارای Mo است.

-اگر فروشنده محصول را به‌جای 304 به‌عنوان 316 جا بزند یا برعکس، این تست خیلی کمک می‌کند.

نشانه‌های یک لوله باکیفیت

 1) یکنواختی گوشت لوله

ضخامت باید در طول شاخه یکنواخت باشد.

نوسان زیاد در گوشت لوله نشانه کنترل ضعیف تولید یا کیفیت پایین است.

2) کیفیت پرداخت سطح

سطح باید:

•بدون پوسته‌پوسته شدن

•بدون خال‌های غیرعادی

•بدون موج‌دار شدن شدید

•و متناسب با فینیش اعلام‌شده باشد

3) مارکینگ روی لوله

روی لوله یا بسته‌بندی باید اطلاعاتی مثل:

•گرید

•استاندارد

•سایز

•Heat No.

•نام سازنده

وجود داشته باشد.

4) تطبیق ظاهری با MTC

اگر روی بدنه نوشته 304 اما MTC چیز دیگری نشان می‌دهد، آن کالا را با احتیاط جدی بررسی کنید.

5) توجه به نوع کاربرد

 برای مثال:

•اگر پروژه شما بهداشتی یا دارویی است، صرف 304 بودن کافی نیست.

•اگر محیط کلریدی است، شاید 304 انتخاب درستی نباشد و لوله استیل 316 منطقی‌تر باشد.

جمع‌بندی نهایی

لوله استیل 304 یک انتخاب اقتصادی، خوش‌ساخت و پرکاربرد برای بسیاری از پروژه‌های صنعتی و عمرانی است؛ اما شرط موفقیت آن، انتخاب درست بر اساس محیط سرویس، نوع جوشکاری، ضخامت دیواره و اصالت متریال است. تفاوت 304 و 304L، حساسیت به Sensitization، و ضعف در برابر کلرید، سه نقطه‌ای هستند که اگر نادیده گرفته شوند، هزینه پروژه را بالا می‌برند. پیش از خرید، حتماً MTC، مارکینگ، گوشت لوله و در صورت نیاز PMI را بررسی کنید. اگر برای پروژه‌تان نیاز به انتخاب دقیق بین 304، 304L و لوله استیل 316 دارید، قبل از استعلام قیمت، مشاوره فنی بگیرید تا انتخابتان از نظر دوام و هزینه، بهینه باشد.
