لوله مانیسمان بهترین لوله برای صنایع پرفشار

مجموعه: ابزار و ماشین آلات

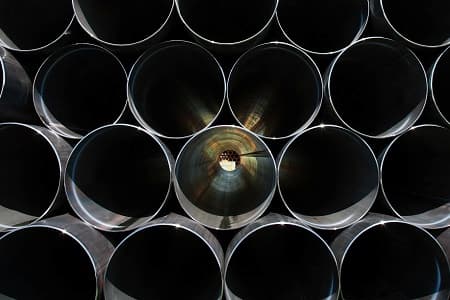

لوله مانیسمان از جنس فولاد و استیل است

لوله مانیسمان چیست و انواع لوله بدون درز

لوله مانیسمان چیست؟

لوله های مانیسمان را می توانید برای انتقال حجم بالای سیالات استفاده کنید. این لوله ها معمولا برای صنایع استفاده می شوند و مصارف خانگی و کوچک ندارند. لوله مانیسمان به این جهت برای صنایع استفاده می شودکه قدرت و مقاومت بالایی دارد و چون بدون هیچ درزی تولید می شود کمتر پیش می آید که ترک بردارد یا نشتی پیدا کند.

لوله های مانیسمان را بر اساس رده بندی می شناسیم و معمولا در 6 رده 20، 40، 60، 80، 120 و 160 ساخته می شوند که هم از لحاظ وزن و هم از لحاظ قطر و ابعاد با هم فرق دارند. اما بعضی از آن ها بیشتر از بقیه مورد استفاده هستند. این محصول معمولا یا از فولاد کم کربن ساخته می شود که داخل آن مواد ضد زنگ زده می شود و یا از استیل مقاوم به زنگ. این مواد نیز در قیمت نهایی لوله تاثیر گذار هستند.

روش تولید لوله بدون درز هم با روش تولید مابقی لوله ها کاملا متفاوت است. لوله های دیگر از ورق تولید می شوند و انواع مختلفی دارند مثلا لوله های گالوانیزه، لوله آهنی، لوله استیل و ... اما مانیسمان را با حرارت مستقیم به شمش فولادی یا مقاطع چهار گوش تولید می کنند. در واقع ابتدا ورق تولید نمی کنند و مستقیما شمش یا مقطع را به لوله تبدیل می کنند.

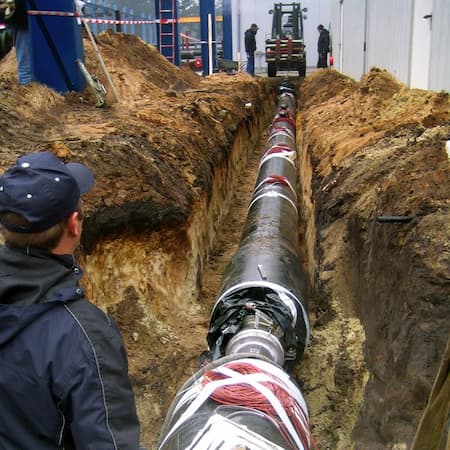

لوله مانیسمان یک لوله بدون درز است

روش تولید لوله مانیسمان

همان طور که گفتیم این لوله ها با روشی متفاوت از لوله های درزدار ساخته می شوند. در واقع ماده اولیه ساخت آن ها ورق فولادی نیست. به همین جهت هم هست که درز ندارد. در این بخش به شکلی ساده روش تولید این لوله را توضیح داده ایم:

• برای تولید لوله مانیسمان باید از شمش فولادی یا مقاطع چهار گوش استفاده کرد. این محصول ابتدا وارد کوره می شود تا نرم شود و قابلیت تغییر شکل دادن پیدا کند.

• بعد از اینکه مقطع فولادی ما کاملا نرم و قابل انعطاف شد باید فرآیند سنبه کاری روی آن انجام شود. این فرآیند به جهت آن است که شمش کم کم شکل لوله را به خود بگیرد.

• بعد از سنبه کاری شمش فولاد نرم را از بین دو غلتک مجددا رد می کنند تا طول آن افزایش یافته و از ضخامت آن کم بشود.

• تاب گیری مرحله دیگر تولید مانیسمان است. این مرحله تقریبا کار تغییر شکل فولاد نرم به لوله است. در این مرحله سر و ته لوله نیز کاملا تنظیم می شود و  به شکل کروی در می آید و تقریبا لوله شکل اولیه خود را پیدا می کند.

• در مرحله نهایی لوله ها را با اندازه های مختلف برش می زنند و  لوله ها وارد مرحله سرد کاری و کارهای نهایی می شوند.

• در آخرین مرحله لوله ها را وارد مرحله تست می کنند. در این مرحله اگر مواد زائدی وجود دارد یا لوله های بی کیفیتی وجود دارد از رده  خارج می شود و بقیه بسته بندی می شوند.

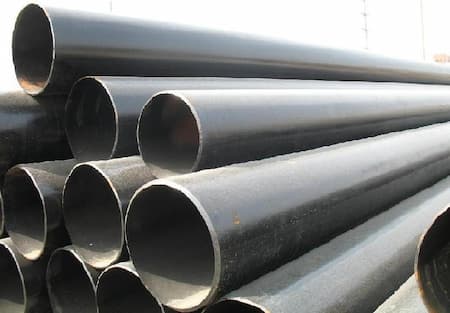

لوله مانیسمان با شمش فولادی ساخته می شود

انواع لوله مانیسمان

می توان این لوله ها را بر مبنای ضخامت، وزن یا ویژگی های کلی دیگری به انواع مختلفی تقسیم بندی کرد. این دسته بندی ها را معمولا بر مبنای استانداردهای ارائه شده برای این محصول اعمال می کنند. این بدان معناست که لوله ها باید بر مبنای استانداردهای خاصی تولید شوند و این استانداردها تعیین می کنند که لوله های مانیسمان چه وزنی داشته باشند یا ضخامت آن ها چقدر باشد.

بر این اساس مطابق با استاندارد ANSL B36 APL5L لوله ها را بر اساس میزان ضخامت دسته بندی می کنند. بر اساس استاندارد ANSL  این لوله ها را به 8 رده بندی مختلف تقسیم می کنند و بر مبنای وزن نیز لوله ها را با توجه به سه استاندارد کلی STD ( وزن استاندارد) XS ( وزن سنگین) و XXS ( وزن فوق سنگین) تقسیم می کنند.

ضمنا لوله های مانیسمان از لحاظ ضخامت بین 1.2 میلی متر تا 36 میلی متر قرار دارند و به لحاظ طولی از 6 متر هستند تا 12 متر. در ادامه تعدادی از پر استفاده ترین رده های این محصول را به شما معرفی خواهیم کرد:

لوله سبک یا رده 20

این نوع مانیسمان سبک ترین نوع این محصول است که برای مصارف سبک استفاده می شود. مانیسمان 20 نباید برای مصارف تحت فشار بالا مانند لوله های نفت و گاز و پتروشیمی مورد استفاده قرار گیرد. زیرا بخاطر ضخامت کم ممکن است آسیب ببیند. ضخامت این نوع لوله بین 2 تا نهایت 6 میلی متر است و سایز آن همبین 1 تا 12 میلی متر خواهد بود. وزن این لوله هم با توجه به این اندازه ها تقریبا 300 کیلوگرم یا کمتر است.

لوله متوسط یا رده 40

برای مصارف کمی سنگین تر، از لوله 40 استفاده می شود. ضخامت آن بین 2 تا نهایت 10 میلی متر است و قطر و سایز آن هم تا 12 میلی متر است. مانیسمان 40 از همه انواع پر استفاده تر است و وزن آن STD یا استاندارد است. گاهی وزن آن تا 500 کیلوگرم هم می رسد.

لوله سنگین یا رده 120

این نوع لوله یا نوع 160 در مصارف خاصی کاربرد دارند مثلا صنایع پتروشیمی یا خط تولید و ... لوله های 120 تا 700 کیلوگرم هم وزن دارند و نیمه سنگین یا سنگین شناخته می شوند. نمی توان ابعاد یا ضخامت معینی را برای آن در نظر گرفت چراکه با توجه به سفارش و درخواست مشتریان می توان آن را در ابعاد و سایزهای مختلفی البته بر مبنای استاندارد وزن آن تولید کرد.

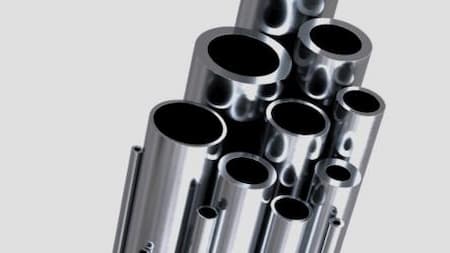

لوله مانیسمان در ضخامت های متفاوتی تولید می شود

ویژگی های لوله مانیسمان

برای اینکه از این محصول در صنایع و برای سیالات فشار قوی استفاده می کنند باید ویژگی ها و استانداردهای معینی داشته و تست های خاصی را رد کرده باشد. ویژگی های این محصول را در قسمت پایین برای شما آورده ایم:

• این لوله ها در برابر خوردگی و زنگ آهن بسیار مقاوم هستند.

• این لوله ها در برابر فشارهای بالای سیالات مانند آب و گاز بسیار مقاوم اند.

• مقاومت این لوله ها در برابر سوراخ شدن و شکافتن و ترک برداشتن بسیار بالاتر از لوله های درزدار است و به نوعی سختی بالایی دارند.

• در برابر کشش و نیروی کششی مقاوم هستند.

• به جهت مقاومت بالاتر نسبت به لوله های درزدار کمی گران تر هستند.

• در مصارف صنعتی و فشارهای بالا بیشترین کاربرد را دارند.

• مانیسمان ها را در ابعاد و ضخامت های بسیار متعددی تولید می کنند. در صنایعی که به لوله هایی با قطرها و ابعاد زیاد نیاز است می توان از لوله مانیسمان استفاده کرد.

• بدنه یکدست و بدون درز و شکاف و کاملا صاف از مهم ترین ویژگی های این لوله است.

• قطر و ضخامت این لوله بین 1.2 تا 36 میلی متر قرار دارد و سایز آن هم نهایتا 24 اینچ است.

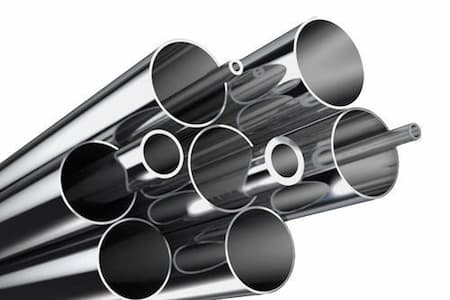

لوله مانیسمان نهایتا 24 اینچ سایز دارد

کاربردهای لوله مانیسمان

این لوله ها به جهت ویژگی های خاص و مقاومت بالایی که دارند امروزه در صنایع بسیار پر کاربرد شده اند؛ به طوری که امروزه بسیاری از صنایع ترجیح می دهند که به جای لوله های قدیمی از مانیسمان های بدون درز و شکاف استفاده کنند. از جمله مصارف این لوله به شرح زیر است:

1. صنایع نفت و گاز و پتروشیمی جهت استخراج سیالات و خطوط لوله سیالات خود به وفور از مانیسمان استفاده می کنند. بیشترین استفاده لوله های سنگین مانیسمان در این صنایع است.

2. در صنایع دریایی و بنادر هم از مانیسمان ها استفاده می کنند. در این صنایع برای سیالات آب و همچنین خطوط لوله کشتی ها از لوله های مانیسمان استفاده می شود.

3. برای آبیاری های صنعتی مانند آبیاری زمین های کشاورزی و باغداری صنعتی هم معمولا از مانیسمان استفاده می کنند.

4. برای خطوط لوله زیر دریایی ها هم از این لوله های فشار قوی و مقاوم استفاده می شود.

5. در صنایع هیدرولیکی هم از لوله مانیسمان استفاده می کنند.

6. در خطوط لوله انتقال هیدروژن و گاز مایع هم از این محصول جهت انتقال گازها استفاده می کنند. علت استفاده از آن علاوه بر مقاومت در برابر فشار بالا ابعاد و اندازه های بزرگ این لوله است که آن را در صنایع مختلفی مورد استفاده کرده است و در کنار آن عدم خوردگی توسط سیالات مختلف.

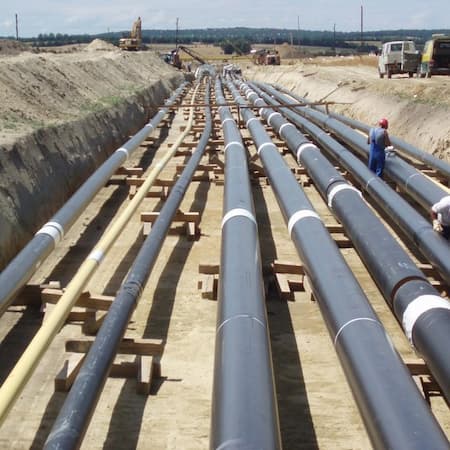

لوله مانیسمان در صنایع مختلف کاربرد گسترده دارد

کلام پایانی

در صنایع مختلف که به سیستم لوله کشی و یا به لوله هایی با ضخامت های مختلف نیاز دارند می توان از لوله های بدون درز که به آن مانیسمان هم گفته می شود استفاده کرد. مهم ترین ویژگی این لوله که آن را از انواع دیگر متمایز می کند روش ساخت بدون درز آن است. این ویژگی باعث شده که بسیار مقاوم باشد و بتواند در برابر فشارهای بالا دوام آورد. ضمنا لوله مانیسمان را در ابعاد و اندازه های گوناگونی تولید می کنند و اکثرا در صنایع مورد استفاده قرار می گیرند.

گردآوری: بخش دانش کسب و کار بیتوته
