کابل شوها؛ کلید اتصال ایمن و پایدار
- مجموعه: ابزار و ماشین آلات
انواع کابل شو و کاربردهای آنها در صنایع مختلف
در دنیای پر سرعت امروز، برق به عنوان یکی از مهمترین نیازهای بشر شناخته میشود. برای انتقال ایمن و پایدار جریان برق، استفاده از اتصالات مناسب و با کیفیت امری ضروری است. یکی از این اتصالات حیاتی، کابلشو است. کابلشوها نقش پل ارتباطی بین کابلها و تجهیزات الکتریکی را ایفا میکنند و تضمینکنندهی عملکرد صحیح سیستمهای برقی هستند. در این مقاله، به بررسی انواع کابلشو، کاربردهای مختلف آنها، نحوه انتخاب و نصب صحیح آنها، و همچنین اهمیت استفاده از کابلشوهای با کیفیت خواهیم پرداخت.
کابل شو چیست؟
کابل شو یا سرسیم قطعهای فلزی است که برای اتصال ایمن و پایدار کابلها به تجهیزات الکتریکی، اتصالات و سایر اجزا استفاده میشود. این قطعه نقش مهمی در ایجاد اتصالات قوی و جلوگیری از بروز مشکلات الکتریکی ایفا میکند. کابلشوها ممکن است در یک سیستم الکتریکی یا صنعتی به عنوان قطعات کوچکی به نظر برسند، اما آنها نقش حیاتی در تضمین یک اتصال امن و کارآمد بین کابلها و تجهیزات ایفا میکنند. انتخاب کابلشوهای مناسب برای حفظ ایمنی، قابلیت اطمینان و عملکرد در هر سیستم الکتریکی یا توزیع برق ضروری است.

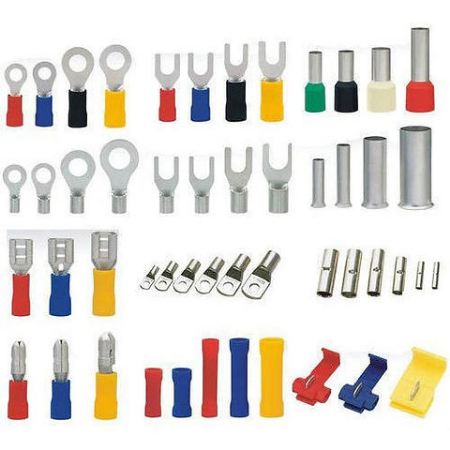

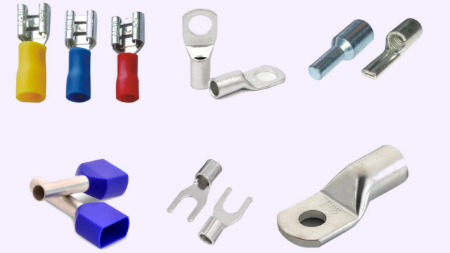

انواع کابلشو
کابلشوهای مسی:

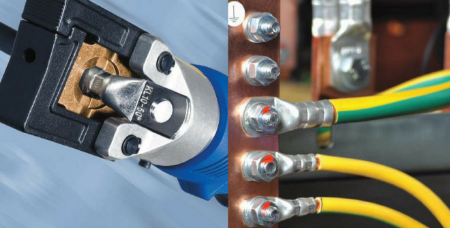

کابلشوهای مسی به طور گسترده برای انتقال قدرت و اتصال به زمین در کاربردهای با سطح مقطع بزرگ استفاده میشوند. سیم را میتوان به کابلشو مسی جوشکاری، لحیمکاری یا پرس کرد تا اتصالی امن ایجاد شود. یک سر کابلشو مسی به کابل متصل میشود، در حالی که سر دیگر به یک نقطه انتهایی از طریق یک پیچ، مهره یا گیره فنری متصل میشود. کابلشوهای مسی به دلیل نصب آسان و قابلیت اطمینان طولانی مدت خود ترجیح داده میشوند. آنها از مس با کیفیت بالا ساخته شدهاند و اغلب قلعاندود میشوند تا از خوردگی جلوگیری کنند، که آنها را برای کاربردهای خارجی یا دریایی ایدهآل میسازد. با وجود گرانتر بودن نسبت به کابلشوهای آلومینیومی، کابلشوهای مسی عملکرد و دوام برتر ارائه میدهند.
کابلشوهای آلومینیومی:
کابلشوهای آلومینیومی از آلومینیوم با هدایت الکتریکی بالا (99.6% خالص) ساخته شدهاند و به دلیل انتهای کف مهر و موم شده خود برای استفاده خارجی مناسب هستند. این کابلشوها از مواد جامد ساخته شدهاند و دوام و مقاومت در برابر عوامل محیطی را تضمین میکنند. کابلشوهای آلومینیومی با ترکیبات اتصال در بدنهها همراه هستند و با یک درپوش مهر و موم میشوند تا از آلودگی جلوگیری کنند. آنها همچنین قلعاندود هستند و ممکن است برای محافظت بیشتر در برابر خوردگی دارای پوشش مسی باشند. کابلشوهای آلومینیومی برای قرارگیری آسان در یک بدنه طراحی شدهاند و آنها را کاربرپسند و کارآمد میسازند.
کابلشوهای مکانیکی:
کابلشوهای مکانیکی از فناوری اتصال پیشرفته، مانند اتصالات پیچدار برشدار، برای اتصال هادیهای کابل استفاده میکنند. سر پیچ در یک گشتاور از پیش تعیین شده برش میشود و اتصالی امن و قابل اعتماد را تضمین میکند. این کابلشوها از آلیاژ آلومینیومی با کشش بالا ساخته شدهاند و برای کاربردهای داخلی و خارجی مناسب هستند. کابلشوهای مکانیکی در اندازههای مختلف سوراخ کف و رتبهبندی ولتاژ (پایین، متوسط و بالا) موجود هستند. آنها برای استفاده زیرزمینی ایدهآل هستند و یک راهحل چند منظوره برای محیطهای نصب مختلف ارائه میدهند.
کابلشوهای نوع پین:
کابلشوهای نوع پین دارای ساختاری نازک و کشیده شبیه به یک سوزن هستند. آنها برای اتصال هادیها به بلوکهای کنتاکت طراحی شدهاند و معمولاً در بلوکهای انتهایی و اجزای الکترونیکی استفاده میشوند. کابلشوهای نوع پین در اندازههای مختلف، از 1 تا 120 میلیمتر مربع، موجود هستند.
ساختار کابلشو: نگاهی دقیقتر
کابلشو، قطعهای اساسی در سیستمهای الکتریکی است که برای اتصال ایمن و پایدار کابلها به تجهیزات مختلف به کار میرود. ساختار ساده اما کارآمد این قطعه، نقش مهمی در عملکرد صحیح سیستمهای برقی دارد.
اجزای اصلی کابلشو:
• برل (Barrel) یا ساقه: این قسمت استوانهای شکل، بخش اصلی کابلشو را تشکیل میدهد. جنس برل معمولاً از مس یا آلومینیوم است که با توجه به نوع کابل و کاربرد کابلشو انتخاب میشود.
• سطح تماس: این قسمت، سطحی است که کابلشو به شینه یا تجهیزات دیگر متصل میشود. جنس سطح تماس نیز معمولاً از مس یا آلومینیوم است و باید با جنس کابل و تجهیزات همخوانی داشته باشد.
سوراخ کوچکی با عملکردی بزرگ
در برخی از انواع کابلشوها، حفرهای کوچک تعبیه شده است. این حفره به دو دلیل پر از قلع مذاب میشود:
• جلوگیری از نفوذ رطوبت: قلع مذاب، حفره را پر کرده و از نفوذ آب به داخل کابلشو جلوگیری میکند. این امر باعث افزایش عمر مفید کابلشو و جلوگیری از خوردگی میشود.
• ایجاد اتصال قویتر: قلع مذاب، اتصال بین هادی کابل و کابلشو را محکمتر میکند و از شل شدن اتصال در اثر لرزش یا ارتعاش جلوگیری میکند.
نکته مهم: هرگز کابلشوی سوراخدار را بدون پر کردن حفره با قلع مذاب استفاده نکنید. این کار باعث کاهش عمر مفید کابلشو و ایجاد اتصال ضعیف میشود.

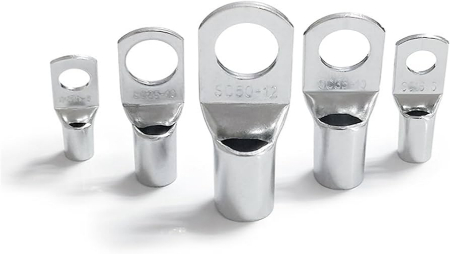

اطلاعات روی سطح تماس کابلشو
روی سطح تماس کابلشو، معمولاً دو عدد نوشته شده است:
• عدد اول: این عدد نشاندهنده سطح مقطع کابلی است که باید به آن کابلشو متصل شود. به عبارت دیگر، این عدد مشخص میکند که کابلشو برای چه سایز کابلی مناسب است.
• عدد دوم: این عدد نشاندهنده سایز پیچی است که برای اتصال کابلشو به شینه یا تجهیزات دیگر استفاده میشود. با انتخاب پیچ مناسب، اتصال محکمی بین کابلشو و تجهیزات برقرار میشود.
کاربردهای انواع کابلشو
کابلشوها به عنوان اتصالاتی حیاتی در سیستمهای الکتریکی، نقش بسیار مهمی در ایجاد اتصالات ایمن و پایدار بین کابلها و تجهیزات ایفا میکنند. این قطعات کوچک اما پرکاربرد، در صنایع مختلفی کاربرد دارند. در زیر به برخی از مهمترین کاربردهای کابلشوها اشاره میشود:
در صنعت برق:
• اتصال کابلها به تابلوهای برق: کابلشوها برای اتصال کابلهای ورودی و خروجی به تابلوهای برق استفاده میشوند.
• اتصال کابلها به تجهیزات الکتریکی: مانند موتورها، کنتاکتورها، رلهها، ترانسفورماتورها و...
• اتصال کابلهای زمین: برای ایجاد اتصال زمین مطمئن و ایمن در سیستمهای الکتریکی.
• اتصال کابلهای روشنایی: در سیستمهای روشنایی برای اتصال کابلها به چراغها و سایر تجهیزات روشنایی.
• اتصال کابلهای کنترل: در سیستمهای کنترل صنعتی برای اتصال کابلهای سیگنال و کنترل.
در صنایع دیگر:
• صنعت خودرو: برای اتصال کابلهای باتری و سایر اجزای الکتریکی در خودرو.
• صنعت ساختمان: برای اتصال کابلهای برق در ساختمانها و تأسیسات.
• صنعت الکترونیک: برای اتصال اجزای الکترونیکی به یکدیگر.
• صنعت مخابرات: برای اتصال کابلهای مخابراتی به تجهیزات مخابراتی.
راهنمای انتخاب کابلشو مناسب
انتخاب کابلشو مناسب، یکی از مراحل کلیدی در اجرای صحیح یک پروژه الکتریکی است. انتخاب اشتباه کابلشو میتواند منجر به مشکلات جدی مانند اتصال ضعیف، گرم شدن بیش از حد، خطر برقگرفتگی و حتی آتشسوزی شود. در این راهنما، به شما کمک میکنیم تا با در نظر گرفتن عوامل مختلف، کابلشو مناسب را برای پروژه خود انتخاب کنید.
عوامل موثر در انتخاب کابلشو
نوع کابل:
• مسی یا آلومینیومی: نوع کابلشو باید با جنس هادی کابل همخوانی داشته باشد. برای کابلهای مسی، از کابلشوهای مسی و برای کابلهای آلومینیومی، از کابلشوهای آلومینیومی یا بیمتال استفاده میشود.
• سطح مقطع کابل: سطح مقطع کابلشو باید با سطح مقطع کابل برابر یا کمی بزرگتر باشد.
جریان نامی:
• جریان نامی کابلشو باید حداقل برابر با جریان نامی کابلی باشد که به آن متصل میشود.
نوع اتصال:
• پرس: برای اتصال سریع و آسان کابل به کابلشو استفاده میشود.
• لحیم: برای ایجاد اتصال بسیار محکم و مقاوم در برابر حرارت و لرزش استفاده میشود.
• پیچی: برای اتصال کابلشو به تجهیزات استفاده میشود.
شرایط محیطی:
• دما: در محیطهای با دمای بالا، از کابلشوهایی با مقاومت حرارتی بالا استفاده میشود.
• رطوبت: در محیطهای مرطوب، از کابلشوهایی با پوشش ضد رطوبت استفاده میشود.
• خوردگی: در محیطهای خورنده، از کابلشوهایی با پوشش ضد خوردگی استفاده میشود.
استانداردها:
• کابلشو باید مطابق با استانداردهای ملی و بینالمللی باشد.
مراحل انتخاب کابلشو
• تعیین نوع کابل و سطح مقطع آن: ابتدا نوع کابل (مسی یا آلومینیومی) و سطح مقطع آن را مشخص کنید.
• تعیین جریان نامی: جریان نامی کابلی که قرار است به کابلشو متصل شود را مشخص کنید.
• تعیین نوع اتصال: نوع اتصالی که نیاز دارید (پرس، لحیم یا پیچی) را مشخص کنید.
• تعیین شرایط محیطی: شرایط محیطی محل نصب کابلشو را در نظر بگیرید.
• انتخاب کابلشو مناسب: با توجه به عوامل ذکر شده، کابلشو مناسب را انتخاب کنید.
سوالات متداول درباره کابلشو
1. چه عواملی بر عمر مفید کابلشو تاثیرگذارند؟
عوامل متعددی بر عمر مفید کابلشو تاثیرگذارند که از جمله آنها میتوان به موارد زیر اشاره کرد:
جنس کابلشو: کابلشوهای مسی به دلیل مقاومت بالا در برابر خوردگی، عمر مفید بیشتری دارند.
کیفیت پوشش: وجود پوشش مناسب بر روی سطح کابلشو از خوردگی و اکسیداسیون جلوگیری کرده و عمر مفید آن را افزایش میدهد.
شرایط محیطی: رطوبت، دما، ارتعاشات و وجود مواد شیمیایی خورنده میتوانند بر عمر کابلشو تاثیرگذار باشند.
نحوه نصب: نصب صحیح کابلشو و استفاده از ابزار مناسب، از شل شدن اتصال و آسیب به کابلشو جلوگیری میکند.
جریان عبوری: عبور جریان بیش از حد از کابلشو باعث گرم شدن و آسیب به آن میشود.
2. آیا میتوان از یک کابلشو برای چندین بار استفاده کرد؟
در حالت کلی، استفاده مجدد از کابلشو توصیه نمیشود. زیرا در هنگام پرس یا لحیمکاری، ساختار داخلی کابلشو تغییر کرده و مقاومت آن کاهش مییابد. استفاده مجدد از کابلشو میتواند منجر به اتصال ضعیف و ایجاد جرقه شود.
3. تفاوت بین کابلشو پرس و لحیمی چیست؟
کابلشو پرس: این نوع کابلشو با استفاده از پرس به کابل متصل میشود. اتصال پرس، سریع و آسان بوده و برای کاربردهای عمومی مناسب است.
کابلشو لحیمی: این نوع کابلشو با استفاده از لحیمکاری به کابل متصل میشود. اتصال لحیمی، بسیار محکم و مقاوم در برابر حرارت و لرزش بوده و برای کاربردهایی که نیاز به اتصال بسیار قوی دارند، مناسب است.
4. آیا میتوان کابلشو مسی و آلومینیومی را با هم استفاده کرد؟
استفاده مستقیم از کابلشو مسی برای اتصال کابل آلومینیومی و بالعکس، به دلیل اختلاف پتانسیل الکتریکی بین مس و آلومینیوم، باعث خوردگی و آسیب به اتصال میشود. برای اتصال کابلهای مسی و آلومینیومی، باید از کابلشوهای بیمتال استفاده کرد.

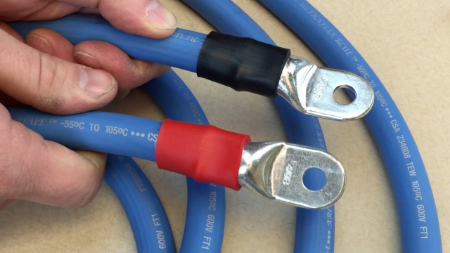

5. آیا کابلشوهای رنگی کاربرد خاصی دارند؟
رنگ کابلشو معمولا نشاندهنده سطح مقطع یا نوع عایقی است که کابلشو برای آن طراحی شده است. این رنگبندی به منظور تسهیل در شناسایی و انتخاب کابلشو مناسب استفاده میشود.
6. چه عواملی باعث سوختن کابلشو میشود؟
سوختن کابلشو معمولاً به دلیل موارد زیر رخ میدهد: اتصال ضعیف ، جریان بیش از حد ، استفاده از کابلشو نامناسب ، گرمای بیش از حد محیط
7. چگونه میتوان از خوردگی کابلشو جلوگیری کرد؟
برای جلوگیری از خوردگی کابلشو، میتوان از روشهای زیر استفاده کرد: استفاده از کابلشو با پوشش مناسب ، نگهداری کابلشو در محیط خشک ، استفاده از مواد روانکننده
سخن پایانی درباره کابلشو
کابلشو به عنوان یک المان حیاتی در سیستمهای الکتریکی، نقش بسزایی در برقراری اتصالات ایمن و پایدار ایفا میکند. انتخاب و نصب صحیح کابلشو، علاوه بر تضمین انتقال بیوقفه جریان برق، از بروز حوادث احتمالی مانند آتشسوزی و برقگرفتگی نیز جلوگیری میکند. با توجه به تنوع کابلشوها و کاربردهای مختلف آنها، شناخت انواع، مشخصات فنی و روشهای نصب صحیح کابلشو، برای هر فردی که با سیستمهای الکتریکی سروکار دارد، امری ضروری است. امید است که این مطالب، راهنمای جامعی برای انتخاب و استفاده صحیح از کابلشو بوده باشد. در صورت نیاز به اطلاعات بیشتر، میتوانید با متخصصین برق مشورت نمایید.
