همه‌چیز درباره تیرآهن 14 اصفهان؛ از مشخصات تا کاربردها
- مجموعه: ابزار و ماشین آلات

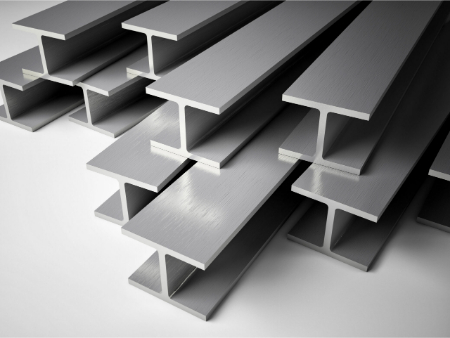

تیرآهن 14 اصفهان محصولی باکیفیت از کارخانه ذوب‌آهن است
تیرآهن 14 اصفهان: ستون محکم سازه‌های مدرن
تیرآهن 14 یکی از پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز ایران است که به دلیل استحکام بالا، قابلیت اطمینان و ویژگی‌های فنی مناسب، در پروژه‌های متنوع ساختمانی و عمرانی استفاده می‌شود. کارخانه ذوب‌آهن اصفهان، به‌عنوان یکی از بزرگ‌ترین تولیدکنندگان تیرآهن در ایران، تیرآهن 14 را با کیفیت بالا و مطابق با استانداردهای بین‌المللی تولید می‌کند. در این مقاله، به بررسی جامع مشخصات، نحوه تولید، کاربردها، استانداردها، مزایا، چالش‌ها و روش محاسبه وزن و تحمل بار تیرآهن 14 ذوب‌آهن اصفهان می‌پردازیم.

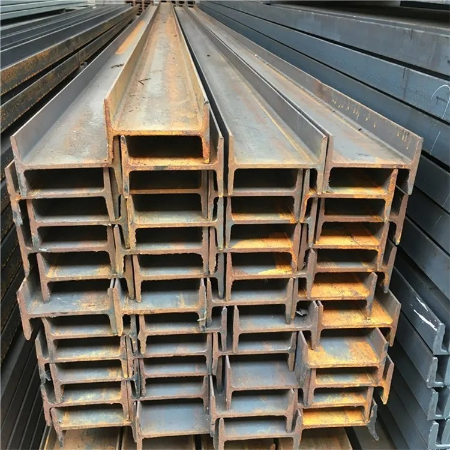

تیرآهن 14 در ساختمان‌سازی کاربرد گسترده‌ای دارد
تیرآهن 14 چیست؟
تیرآهن یک پروفیل فولادی با مقطع H یا I است که برای تحمل بارهای سازه‌ای و انتقال آن‌ها به فونداسیون یا سایر اجزای سازه طراحی شده است. تیرآهن 14، با ارتفاع جان 14 سانتی‌متر، به دلیل تعادل بین وزن، استحکام و انعطاف‌پذیری، یکی از پرمصرف‌ترین سایزهای تیرآهن در ایران است. این محصول از دو بخش اصلی تشکیل شده است:
• جان: بخش عمودی میانی تیرآهن.
• بال: دو ورق افقی در بالا و پایین جان.
تیرآهن 14 ذوب‌آهن اصفهان به دلیل کیفیت بالای مواد اولیه و فرآیند تولید استاندارد، انتخابی ایده‌آل برای پروژه‌های ساختمانی و صنعتی محسوب می‌شود.
مشخصات فنی تیرآهن 14
ابعاد
• ارتفاع جان: 140 میلی‌متر (14 سانتی‌متر)
• عرض بال: 73 میلی‌متر (حدود 6.6 تا 7.3 سانتی‌متر بسته به استاندارد)
• ضخامت جان: 4.7 میلی‌متر
• ضخامت بال: 6.9 میلی‌متر
• طول استاندارد: 6 یا 12 متر (امکان تولید طول‌های سفارشی برای پروژه‌های خاص)
این ابعاد، تیرآهن 14 را برای تحمل بارهای قابل‌توجه و استفاده در سازه‌های متنوع مناسب می‌سازد.
وزن
وزن تیرآهن 14 ذوب‌آهن اصفهان معمولاً بین 12.9 تا 33.7 کیلوگرم بر متر متغیر است، که به عوامل زیر بستگی دارد:
• عرض و ضخامت بال‌ها
• ضخامت جان
• نوع آلیاژ (معمولاً فولادهای S235، S275 یا S355)
استاندارد تولید
تیرآهن 14 ذوب‌آهن اصفهان عمدتاً با استاندارد IPE (استاندارد اروپایی) تولید می‌شود که در آن ضخامت بال‌ها در طول تیرآهن ثابت است. این استاندارد در ایران بسیار رایج است و تضمین‌کننده کیفیت و یکنواختی محصول است.

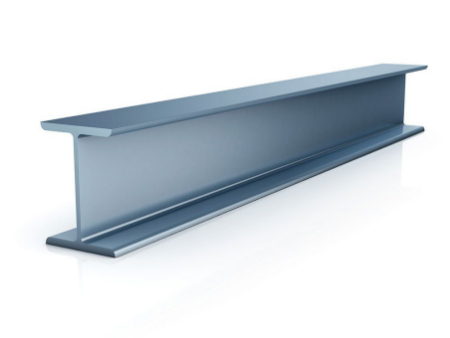

مقاومت بالای تیرآهن 14 در برابر نیروهای خمشی برجسته است
نحوه تولید تیرآهن 14
تیرآهن 14 ذوب‌آهن اصفهان از طریق فرآیند نورد گرم تولید می‌شود. مراحل تولید عبارتند از:
• تهیه شمش فولادی (بلوم): شمش‌های فولادی با مقطع مشخص به کوره‌های حرارتی منتقل می‌شوند.
• گرمایش: شمش‌ها در دمای 1100 تا 1200 درجه سانتی‌گراد حرارت داده می‌شوند تا برای نورد آماده شوند.
• نورد اولیه: شمش‌ها از قفسه‌های نورد عبور کرده، طولشان افزایش و مقطعشان کاهش می‌یابد.
• شکل‌دهی نهایی: در قفسه‌های نورد میانی و پایانی، مقطع به شکل I یا H درمی‌آید.
• برش و بسته‌بندی: تیرآهن‌ها به طول‌های استاندارد (6 یا 12 متر) برش داده شده و بسته‌بندی می‌شوند.
کارخانه ذوب‌آهن اصفهان با استفاده از تجهیزات مدرن و رعایت استانداردهای بین‌المللی، کیفیت بالای این محصول را تضمین می‌کند.
مقاومت تیرآهن 14
تیرآهن 14 به دلیل مقاومت بالا در برابر نیروهای برشی، خمشی و تنشی، انتخابی مناسب برای سازه‌های ساختمانی و صنعتی است. ویژگی‌های مقاومتی آن شامل:
• تحمل بارهای مرده: خنثی‌سازی وزن سازه و بارهای ثابت.
• مقاومت در برابر نیروهای خارجی: افزایش استحکام سازه در برابر باد، زلزله و فشارهای محیطی.
• محدودیت در مقاومت پیچشی: مقاومت پیچشی این محصول نسبت به مقاومت برشی و کششی کمتر است، که باید در طراحی سازه مورد توجه قرار گیرد.

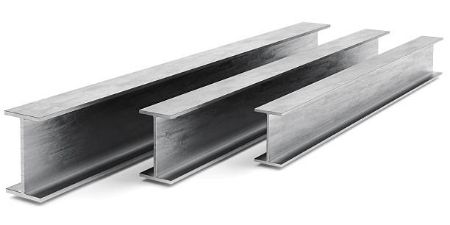

محاسبه وزن تیرآهن 14 با جدول اشتال انجام می‌شود
استانداردهای تیرآهن 14
تیرآهن 14 ذوب‌آهن اصفهان با استانداردهای مختلفی تولید می‌شود که مهم‌ترین آن‌ها عبارتند از:
• IPE: استاندارد اروپایی با بال‌های یکنواخت، رایج‌ترین نوع در ایران.
• INP: بال‌ها از محل اتصال به جان تا انتها نازک‌تر می‌شوند.
• IPB (هاش): تیرآهن بال‌پهن، مناسب برای سازه‌های با طول زیاد.
• لانه‌زنبوری (CPE): دارای حفره‌های دایره‌ای یا شش‌ضلعی در جان، که وزن و هزینه را کاهش می‌دهد و بیشتر در پل‌سازی کاربرد دارد.
استاندارد ملی ایران 1791
این استاندارد، مشخصات تیرآهن‌های گرم‌نوردیده بال نیم‌پهن موازی را تعیین می‌کند و شامل:
• ترکیب شیمیایی: محدوده مجاز عناصر (کربن، منگنز، فسفر، گوگرد، سیلیسیوم) برای تعادل سختی، شکل‌پذیری و جوش‌پذیری.
• خواص مکانیکی: حداقل استحکام کششی، تسلیم و افزایش طول.
• تلرانس‌های ابعادی: محدوده قابل‌قبول برای ابعاد.
سایر استانداردها
• INSO 1797-1: مشخصات میله‌های فولادی گرد گرم‌نوردیده.
• INSO 1797-2: ابعاد میله‌های چهارگوش.
• INSO 1797-3: ابعاد میله‌های تخت.
• INSO 1797-4: تلرانس‌های ابعادی.
• INSO 3132: ویژگی‌های میلگردهای بتن مسلح.
• ISIRI 11609: مشخصات صفحات و شمش‌های فولادی.
• INSO 16223: ویژگی‌های شمشال‌های زنگ‌نزن.
• INSO 17585: آزمون ماکروواچ برای بررسی کیفیت.
• INSO 17586: الزامات شمش‌ها و آهنگری‌های زنگ‌نزن.

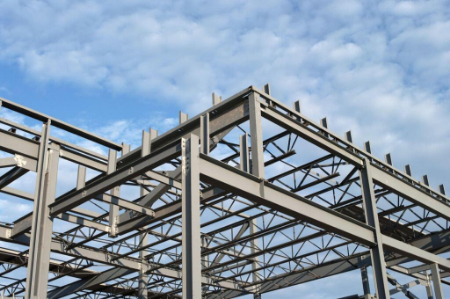

برای ستون‌ها و شاه‌تیرها از تیرآهن 14 استفاده می‌شود
کاربردهای تیرآهن 14
تیرآهن 14 ذوب‌آهن اصفهان در پروژه‌های ساختمانی و عمرانی کاربردهای گسترده‌ای دارد:
در ساخت‌وساز ساختمانی
• ستون‌ها: به‌عنوان ستون‌های یکپارچه در ساختمان‌های چندطبقه برای تحمل بارهای عمودی.
• تیرهای اصلی (شاه‌تیر): برای اتصال به ستون‌ها و تحمل بارهای اصلی سازه.
• تیرک‌های میانی: انتقال بار به شاه‌تیرها و ستون‌ها.
• کفی ستون: اتصال نبشی‌ها به ستون‌ها برای افزایش تحمل بار.
مزایای تیرآهن 14 ذوب‌آهن اصفهان
• نسبت استحکام به وزن بالا: پشتیبانی قوی بدون افزودن وزن اضافی.
• چندکاره بودن: مناسب برای پروژه‌های مسکونی، تجاری و عمرانی.
• دوام: مقاومت در برابر عوامل محیطی و کاهش هزینه‌های نگهداری.
• صرفه اقتصادی: تعادل بین هزینه و استحکام.
• دوستدار محیط زیست: قابلیت بازیافت و افزایش عمر سازه، کاهش مصرف منابع طبیعی.
چالش‌های استفاده از تیرآهن 14
• حمل‌ونقل: وزن و ابعاد بزرگ، جابه‌جایی را دشوار و نیازمند تجهیزات تخصصی می‌کند.
• نصب: نیاز به نصب دقیق برای تضمین ایمنی؛ اشتباهات می‌تواند خطرناک باشد.
• خوردگی: مستعد زنگ‌زدگی در صورت عدم استفاده از پوشش‌های محافظ.
• هزینه: قیمت بالاتر نسبت به مقاطع سبک‌تر مانند میلگرد.
محاسبه وزن و تحمل بار تیرآهن 14
وزن تیرآهن 14 با فرمول زیر محاسبه می‌شود:وزن (کیلوگرم) = مساحت سطح مقطع (مترمربع) × طول (متر) × چگالی فولاد (7850 کیلوگرم بر مترمکعب)
برای سهولت، از جدول اشتال یا جداول وزنی کارخانه ذوب‌آهن اصفهان استفاده می‌شود. وزن تیرآهن 14 ذوب‌آهن اصفهان بین 12.9 تا 33.7 کیلوگرم بر متر است. برای تیرآهن دوبل، وزن دو برابر می‌شود.
محاسبه تحمل بار
محاسبه تحمل بار بر اساس مقررات ملی ساختمان ایران انجام می‌شود و به عوامل زیر بستگی دارد:
• سطح مقطع و وزن واحد طول
• قطر بال و جان
• شعاع ژیراسیون، گشتاور اینرسی و فاصله مرکز سطح تا سطح بیرونی
فرمول‌های دقیق در جداول استاندارد IPE موجود است و در صورت رعایت استانداردها، نیازی به آزمایش جداگانه نیست.
نکات خرید تیرآهن 14
• استاندارد: اطمینان از تولید با استاندارد IPE.
• کیفیت آلیاژ: استفاده از فولادهای استاندارد برای دوام.
• قیمت: متغیر بر اساس نرخ ارز، قیمت فولاد و تقاضای بازار.
• فروشنده معتبر: خرید از نمایندگی‌های مجاز یا مستقیم از ذوب‌آهن اصفهان.

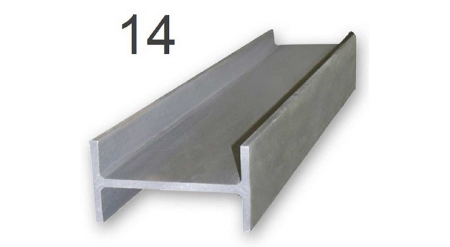

تیرآهن 14 اصفهان در اسکلت فلزی سازه‌ها نقش کلیدی دارد
سوالات متداول درباره تیرآهن 14
1. تیرآهن 14 اصفهان چیست و چه ویژگی‌هایی دارد؟
تیرآهن 14 تولیدی ذوب‌آهن اصفهان، یک مقطع فولادی با ارتفاع جان 14 سانتی‌متر است که با استاندارد IPE تولید می‌شود. این محصول به دلیل استحکام بالا و وزن مناسب، در پروژه‌های ساختمانی و عمرانی کاربرد گسترده‌ای دارد.
2. تیرآهن 14 اصفهان در چه پروژه‌هایی استفاده می‌شود؟
این تیرآهن در ساخت ستون‌ها، شاه‌تیرها، خرپاها، سقف‌ها، پل‌ها، تونل‌ها و اسکلت‌های فلزی ساختمان‌های مسکونی و تجاری کاربرد دارد.
3. تفاوت تیرآهن 14 اصفهان با تیرآهن سایر کارخانه‌ها چیست؟
تیرآهن 14 ذوب‌آهن به دلیل کیفیت بالای مواد اولیه، رعایت استانداردهای بین‌المللی و فرآیند تولید پیشرفته، از دوام و اعتبار بیشتری نسبت به برخی تولیدات دیگر برخوردار است.
4. آیا تیرآهن 14 لانه‌زنبوری در ذوب‌آهن تولید می‌شود؟
بله، تیرآهن 14 لانه‌زنبوری (CPE) با حفره‌های دایره‌ای یا شش‌ضلعی در جان تولید می‌شود که وزن کمتر و کاربرد خاص در پل‌سازی دارد.
5. چگونه از خوردگی تیرآهن 14 جلوگیری کنیم؟
استفاده از پوشش‌های ضدزنگ، گالوانیزه کردن یا نگهداری در محیط خشک و دور از رطوبت می‌تواند از خوردگی جلوگیری کند.
6. آیا تیرآهن 14 اصفهان برای ساخت آسمان‌خراش مناسب است؟
بله، این تیرآهن برای ستون‌ها و شاه‌تیرهای ساختمان‌های بلند مناسب است، به‌ویژه اگر با طراحی مهندسی دقیق و استانداردهای زلزله‌ای استفاده شود.
نتیجه‌گیری
تیرآهن 14 ذوب‌آهن اصفهان یکی از پرکاربردترین مقاطع فولادی در ایران است که با استحکام بالا، انعطاف‌پذیری در کاربرد، رعایت استانداردهای بین‌المللی و وزن مناسب، انتخابی ایده‌آل برای پروژه‌های ساختمانی و عمرانی محسوب می‌شود. از ستون‌ها و شاه‌تیرها تا پل‌سازی و تونل‌سازی، این محصول نقش کلیدی در ایمنی و دوام سازه‌ها دارد. محاسبه دقیق وزن و تحمل بار، همراه با خرید از منابع معتبر، تضمین‌کننده کیفیت و کارایی پروژه است.
