مشعل‌های جوشکاری؛ قلب تپنده اتصال فلزات

مجموعه: ابزار و ماشین آلات

مشعل‌های جوشکاری ابزارهای کلیدی برای اتصال فلزات هستند

همه چیز درباره مشعل‌های جوشکاری

مشعل‌های جوشکاری یکی از ابزارهای اساسی در صنایع فلزکاری، ساخت‌وساز و تعمیرات هستند که برای اتصال قطعات فلزی از طریق ذوب و جوشکاری استفاده می‌شوند. این ابزارها با تولید گرمای شدید، امکان اتصال محکم و دقیق فلزات را فراهم می‌کنند. در این مقاله، به بررسی جامع مشعل‌های جوشکاری می‌پردازیم، از تعریف و تاریخچه تا انواع، عملکرد، کاربردها و نکات ایمنی. اطلاعات بر اساس منابع معتبر و دانش فنی گردآوری شده است تا راهنمایی کامل برای علاقه‌مندان و متخصصان ارائه دهد.

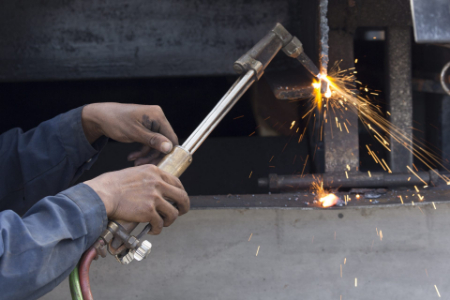

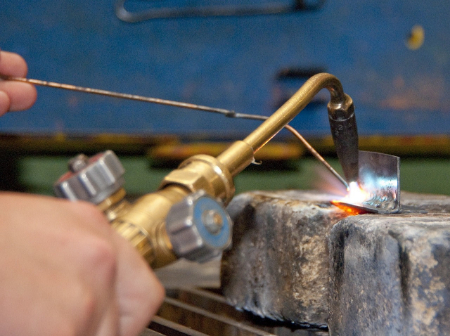

مشعل‌های گازی با اکسیژن و استیلن شعله‌ای پرحرارت تولید می‌کنند

مقدمه: اهمیت مشعل‌های جوشکاری

جوشکاری فرآیندی است که در آن دو یا چند قطعه فلزی با گرمای بالا ذوب شده و به هم متصل می‌شوند. مشعل جوشکاری ابزاری کلیدی در این فرآیند است که شعله‌ای با دمای بالا تولید می‌کند. این ابزارها در صنایع مختلفی مانند خودروسازی، ساختمان‌سازی، تعمیرات مکانیکی و حتی جواهرسازی کاربرد دارند. تاریخچه مشعل‌های جوشکاری به اوایل قرن ۲۰ بازمی‌گردد، زمانی که فرآیندهای اکسی‌استیلن توسعه یافتند. امروزه، با پیشرفت فناوری، انواع الکتریکی و گازی این ابزارها وجود دارد که کارایی و ایمنی را افزایش داده‌اند.

تفاوت مشعل و تورچ

در زبان انگلیسی، واژه "torch" به‌طور کلی برای ابزارهای جوشکاری استفاده می‌شود، اما در ایران و برخی کشورها، تمایز خاصی وجود دارد. طبق عرف رایج در ایران، "مشعل" به ابزارهایی اشاره دارد که با گاز (مانند اکسیژن و استیلن) کار می‌کنند، در حالی که "تورچ" برای انواع الکتریکی یا نیمه‌الکتریکی (مانند MIG یا TIG) به کار می‌رود. این تمایز بیشتر فرهنگی و کاربردی است و ممکن است در برخی منابع یکسان استفاده شوند. برای مثال، یک مشعل گازی شعله مستقیم تولید می‌کند، در حالی که تورچ MIG سیم جوش را به‌طور مداوم تغذیه می‌کند. با این حال، در متون فنی بین‌المللی، "welding torch" و "welding gun" گاهی مترادف هستند، اما gun اغلب برای انواع دستی الکتریکی مانند MIG استفاده می‌شود.

مشعل‌های پلاسما برای برش سریع فلزات رسانا به کار می‌روند

اجزای اصلی مشعل جوشکاری

یک مشعل جوشکاری استاندارد شامل اجزای زیر است:

• شیرهای تنظیم: برای کنترل جریان اکسیژن و گاز سوخت (مانند استیلن یا پروپان).

• دسته: بخشی که جوشکار آن را نگه می‌دارد و شامل دستگیره‌های تنظیم است.

• لوله اختلاط: جایی که گازها مخلوط می‌شوند تا شعله‌ای یکنواخت ایجاد شود.

• نازل یا نوک: بخشی که شعله از آن خارج می‌شود و می‌تواند تعویض شود برای ایجاد شعله‌های مختلف.

علاوه بر این، در انواع پیشرفته‌تر، سیستم‌های خنک‌کننده (هوا یا آب) و محافظ‌های ایمنی اضافه می‌شوند.

انواع مشعل‌های جوشکاری

مشعل‌های جوشکاری بر اساس منبع انرژی (گاز یا برق) و کاربرد دسته‌بندی می‌شوند. دو دسته اصلی گازی عبارت‌اند از:

1. مشعل‌های فشار مثبت (Equal-Pressure یا Medium-Pressure)

این نوع مشعل‌ها گاز سوخت و اکسیژن را با فشار برابر مخلوط می‌کنند. گازها در محفظه اختلاط ترکیب شده و از نازل خارج می‌شوند. مناسب برای جوشکاری ورق‌های نازک تا متوسط (مانند فولاد با ضخامت 0.3 تا 30 میلی‌متر). مصرف گاز در آن‌ها برابر است، مثلاً 100 لیتر اکسیژن و 100 لیتر استیلن برای جوشکاری 1 میلی‌متر فولاد در ساعت.

2. مشعل‌های انژکتوری (Injector-Type)

این مشعل‌ها فشار گاز سوخت را تنظیم می‌کنند و از فشار بالای اکسیژن (2.5 تا 3 بار) برای ایجاد خلأ استفاده می‌کنند تا گاز سوخت (با فشار کم) را بکشد. مناسب برای جوشکاری و برش دقیق، با کاهش ضایعات. زیرانواع آن شامل:

• مشعل‌های اکسی‌استیلن (Oxy-Acetylene): دمای شعله تا 3480 درجه سانتی‌گراد، ایده‌آل برای برش فولاد و جوشکاری فلزات مختلف.

• مشعل‌های پروپان (Propane): برای ذوب، گرمایش و برش، مناسب کارهای خارجی مانند ذوب یخ یا رنگ‌برداری.

• مشعل‌های گاز مپ (MAPP): جایگزین استیلن، مناسب بریزینگ و برش زیر آب، با شعله‌ای پایدار و ایمن.

• مشعل‌های بریزینگ (Brazing): برای اتصال فلزات با فلز پرکننده کم‌دما، بدون ذوب پایه.

علاوه بر انواع گازی، انواع الکتریکی (که در ایران اغلب تورچ نامیده می‌شوند) شامل:

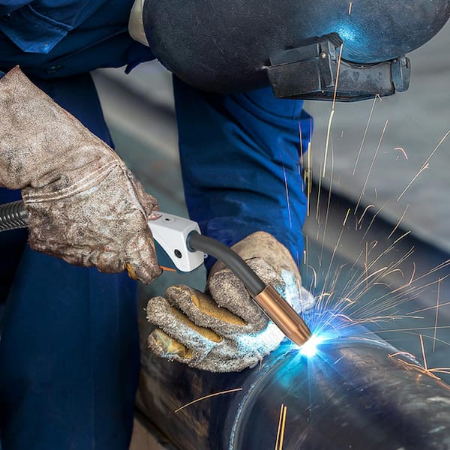

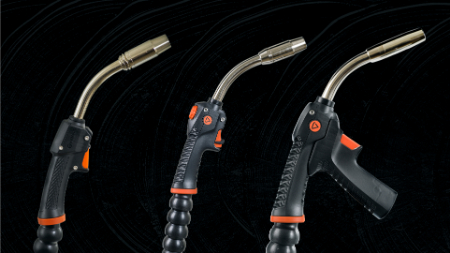

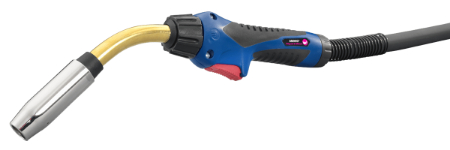

• تورچ MIG: برای جوشکاری با سیم مداوم و گاز محافظ، مناسب تولید انبوه.

• تورچ TIG: برای جوشکاری دقیق با الکترود تنگستن، ایده‌آل فلزات حساس مانند آلومینیوم.

• تورچ پلاسما: برای برش سریع فلزات رسانا.

مشعل‌های جوشکاری در خودروسازی و جواهرسازی کاربرد دارند

نحوه عملکرد مشعل جوشکاری

عملکرد مشعل بسته به نوع متفاوت است. در مشعل‌های گازی، گاز سوخت و اکسیژن مخلوط شده ، مشتعل می‌شوند و شعله تولید می‌کنند. در انواع الکتریکی، جریان الکتریکی قوس ایجاد می‌کند. برای مثال، در مشعل MIG، سیم جوش از نازل خارج شده، با قوس ذوب می‌شود و گاز محافظ از حوضچه مذاب حفاظت می‌کند. تنظیم فشار و نسبت گازها کلیدی است تا شعله مناسب ایجاد شود.

انواع شعله در جوشکاری

شعله‌ها بر اساس نسبت گاز و اکسیژن دسته‌بندی می‌شوند:

• شعله خنثی (Neutral): نسبت برابر، دمای 3100 درجه داخلی، مناسب اکثر جوشکاری‌ها.

• شعله کربنی (Carburizing): گاز سوخت بیشتر، برای فلزات کربن‌دار.

• شعله اکسیدکننده (Oxidizing): اکسیژن بیشتر، برای برنج و برنز.

در جوشکاری اکسی‌استیلن، انواع شامل احیا (با استیلن اضافی)، خنثی و اکسیدکننده هستند.

کاربردهای مشعل‌های جوشکاری

مشعل‌ها در صنایع خودرو، کشاورزی، راه‌آهن، جواهرسازی و حتی فضایی استفاده می‌شوند. برای برش، جوشکاری، بریزینگ و گرمایش. مثلاً اکسی‌استیلن تنها شعله‌ای است که فولاد را برش می‌دهد.

نکات ایمنی در استفاده از مشعل جوشکاری

ایمنی اولویت است. نکات کلیدی:

• تجهیزات حفاظتی: عینک، دستکش، لباس مقاوم به آتش، کفش ایمنی.

• تنظیم صحیح: ابتدا گاز سوخت را روشن کنید، سپس اکسیژن.

• پاک‌سازی: از روغن یا گریس اجتناب کنید؛ سیلندرها را تمیز نگه دارید.

• اقدامات اضطراری: کپسول آتش‌نشانی نزدیک داشته باشید و از پس‌زدن شعله جلوگیری کنید.

• ذخیره‌سازی: سیلندرها را عمودی نگه دارید و از گرما دور کنید.

انتخاب مشعل مناسب به نوع فلز و فرآیند بستگی دارد

سوالات متداول

1. چه نوع گازی برای مشعل‌های جوشکاری استفاده می‌شود؟

رایج‌ترین گازها شامل استیلن (برای اکسی‌استیلن)، پروپان، گاز مپ (متیل‌استیلن پروپادین پروپان)، و گاهی هیدروژن یا بوتان هستند. استیلن به دلیل دمای بالای شعله (تا 3480 درجه سانتی‌گراد) پراستفاده‌ترین است، به‌ویژه برای برش فولاد.

2. چگونه می‌توان از پس‌زدن شعله (Backfire) جلوگیری کرد؟

برای جلوگیری از پس‌زدن شعله:  فشار گازها را به درستی تنظیم کنید. از تمیز بودن نازل اطمینان حاصل کنید. از روغن یا گریس روی مشعل استفاده نکنید. شیرها را به ترتیب (ابتدا گاز سوخت، سپس اکسیژن) باز کنید.

3. آیا مشعل‌های جوشکاری برای برش هم مناسب‌اند؟

بله، مشعل‌های اکسی‌استیلن و گاز مپ برای برش فلزات، به‌ویژه فولاد، بسیار مناسب‌اند. مشعل‌های پلاسما نیز برای برش دقیق فلزات رسانا استفاده می‌شوند.

4. چه نکات ایمنی باید هنگام کار با مشعل جوشکاری رعایت شود؟

از تجهیزات حفاظتی مانند عینک، دستکش، و لباس مقاوم به آتش استفاده کنید.

مشعل روشن را روی زمین قرار ندهید.

شیرها را به‌آرامی باز و بسته کنید.

از روغن یا گریس اجتناب کنید و برای تمیزکاری از چرم یا مواد غیرساینده استفاده کنید.

کپسول‌ها را عمودی و دور از گرما نگهداری کنید.

5. آیا می‌توان از مشعل جوشکاری در محیط‌های مرطوب یا زیر آب استفاده کرد؟

مشعل‌های گاز مپ (MAPP) برای برش زیر آب مناسب‌اند زیرا به فشار گاز بالایی نیاز دارند و ایمن هستند. اما مشعل‌های الکتریکی در محیط‌های مرطوب خطرناک‌اند و نیاز به احتیاط و تجهیزات خاص دارند.

6. آیا مشعل جوشکاری می‌تواند برای گرم کردن فلزات قبل از خم‌کاری استفاده شود؟

بله، مشعل‌های پروپان یا اکسی‌استیلن برای پیش‌گرمایش فلزات قبل از خم‌کاری یا شکل‌دهی استفاده می‌شوند، به‌ویژه در کارگاه‌های صنعتی.

نتیجه‌گیری

مشعل‌های جوشکاری ابزارهای versatile و ضروری هستند که با انتخاب درست، کارایی را افزایش می‌دهند. با رعایت ایمنی و دانش فنی، می‌توان از آن‌ها برای پروژه‌های موفق استفاده کرد. برای خرید، به برندهای معتبر مراجعه کنید.
