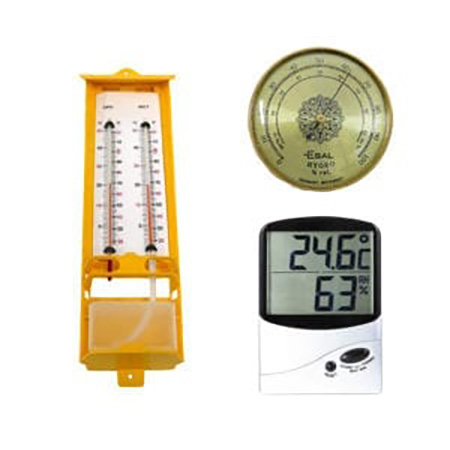

آشنایی با انواع رطوبت سنج ها



همه چیز درباره ی رطوبت سنج ها

رطوبت توسط نوع خاصی از رطوبت سنج اندازه گیری می شود که به آن سایکرومتر می گویند. با دانستن ساختار و عملکرد رطوبت سنج، اندازه گیری دقیق رطوبت را به دست خواهید آورد.

رطوبت سنج چیست؟

رطوبت سنج ابزاری است که برای اندازه گیری رطوبت یا رطوبت در جو استفاده می شود. لئوناردو داوینچی اولین نسخه از رطوبت سنج را در سال 1480 اختراع کرد و در سال 1755 نسخه مدرن تر توسط یوهان هاینریش لامبرت اختراع شد. اندازه‌گیری رطوبت به دلیل مشکل در کارکرد و نگهداری ابزارها به‌طوری که قابل اعتماد باقی بماند، چالشی برای هواشناسی بوده است.



انواع طرح های رطوبت سنج وجود دارد و برخی در شرایط خاص بهتر از بقیه کار می کنند. رطوبت سنج ها با استفاده از ماده ای مانند مو برای جذب رطوبت کار می کنند و سپس محاسبه ای بر اساس تغییر ماده برای تعیین رطوبت انجام می شود.

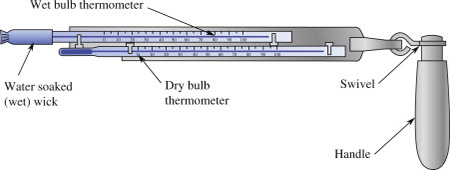

روان سنج اسلینگ چگونه کار می کنند ؟

اگر رطوبت ‌سنج شما خراب نیست، آن را تعمیر نکنید. روان ‌سنج ها به هیچ وجه اختراع جدیدی نیستند و در دهه های اخیر به سختی تغییر کرده اند. با این حال، این قطعه محبوب علمی که رطوبت را اندازه گیری می کند، هنوز هم امروزه بسیار مفید و به طور گسترده استفاده می شود.



درباره روان ‌سنج های اسلینگ

رطوبت سنج ها رطوبت نسبی یک محیط را اندازه گیری می کنند. روان سنج ها رطوبت سنج هایی بدون باتری هستند که روشی ساده برای اندازه گیری رطوبت ارائه می دهند.



رطوبت ‌سنج ها ابزار بسیار خوبی هستند زیرا :

– ارزان هستند

– نیازی به منبع برق ندارید

– قابل حمل هستند

– نیاز به نگهداری کمی دارد و

– استفاده فوق العاده آسان است.



باید رطوبت ‌سنج ها را برای پایش محیطی و اندازه گیری های میدانی در نظر بگیرید. کاربردهای مناسب شامل اهداف آموزشی، استفاده آزمایشگاهی و اندازه گیری رطوبت محل های ذخیره سازی می باشد.



اگر قابلیت حمل و نگهداری کم ملاحظات مهم شما هستند، باید روان سنج ها را برای پایش محیطی و اندازه گیری اندازه گیری های میدانی در نظر بگیرید. کاربردهای مناسب شامل اهداف آموزشی، استفاده آزمایشگاهی و اندازه گیری رطوبت محل های ذخیره سازی می باشد.



رطوبت سنج برای چه مواردی استفاده می شود ؟

رطوبت سنج ها دستگاه های ارزشمندی هستند که تغییرات فشار و دما را محاسبه و کالیبره می کنند. وقتی این عوامل با هم جمع شوند، درصد حاصله رطوبت هوا خواهد بود. رطوبت سنج وسیله ای مفید برای ادارات، منازل و فرآیندهای تولیدی و صنعتی است. این مناطق نیاز به اطمینان از عدم تغییر رطوبت دارند زیرا ممکن است بر تولید مواد تأثیر بگذارد.



برخی از کارشناسان معتقدند که هر محصول قابل تصوری مستقیماً تحت تأثیر رطوبت قرار می گیرد یا در سطوح رطوبت نسبی خاصی عملکرد متفاوتی دارد، به همین دلیل است که رطوبت سنج ها ابزار ارزشمندی برای اندازه گیری رطوبت هوای محیط هستند. میزان رطوبت محیط و فرآیندهای صنعتی بر عملکرد مواد تأثیر می گذارد. با این حال، رطوبت سنج به ناچار با عوامل موثر بر شرایط فضا سر و کار دارد. مسائل آلودگی، تخریب و کالیبراسیون به وجود می آیند، بنابراین اندازه گیری موثر به رطوبت سنج ها و فرآیندهای کالیبراسیون مختلف برای دستیابی به نتایج خاص نیاز دارد.



رطوبت سنج ها در محیط های بی شماری مانند خانه ها، ادارات، کارخانه ها، بیمارستان ها، آزمایشگاه های تحقیقاتی، فرآیندهای خشک کردن، تاسیسات تولید مواد غذایی، انکوباتورها، گلخانه ها و موزه ها و همچنین صنایع نساجی و کاغذ استفاده می شوند.



برخی از چالش های اصلی که رطوبت سنج ها به حل آنها کمک می کنند عبارتند از:

– تغییرات کوچک در سطوح رطوبت می تواند اثرات قابل توجهی بر فرآیندهای صنعتی داشته باشد.

– برای بدست آوردن قرائت دقیق، حسگرها باید متغیرهایی مانند فشار، دما و محیط یا موادی که اندازه گیری می شوند را کنترل کرده یا حاوی آن ها باشند.

– نظارت بر سطوح رطوبت و گاهاً تنظیم رطوبت در هر فرآیند تولید مهم است.

– هنگامی که نان و کیک به دلیل رطوبت خراب می شوند، اثرات رطوبت را می توان به ساده ترین شکل خود مشاهده کرد.

– رطوبت اضافی در یک اتاق را می توان با یک رطوبت سنج ساده اندازه گیری کرد تا ببیند باکتری ها یا کپک ها در حال رشد هستند یا آلرژی ها تشدید می شوند.



رطوبت سنج, انواع رطوبت سنج, رطوبت سنج چیست

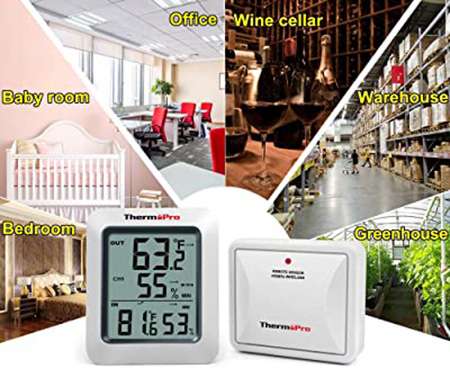

برخی از کاربردهای رطوبت سنج های داخلی و خارجی



اصل کار یک رطوبت سنج :

باید دانست که چگونه یک رطوبت سنج را بخوانید، صرف نظر از اینکه کسی از آن برای مشاهده آب و هوا یا اندازه گیری شرایط داخل ساختمان استفاده می کند. این ابزارها باید حداقل سالی یک بار کالیبره شوند تا بهترین نتیجه را به دست آورند.



امروزه انواع مختلفی از رطوبت سنج ها موجود است و نحوه کار هر کدام به طراحی آن بستگی دارد. یک نمونه رطوبت سنج خازنی است. این دستگاه ها از حسگرهای مختلفی بهره می برند. رطوبت سنج های خازنی برای کاربردهایی ساخته می شوند که قیمت، شکنندگی یا فضای دستگاه نگران کننده است، بنابراین دقت دستگاه را فدای مقرون به صرفه بودن آن می کنند.



رطوبت سنج های خازنی میزان رطوبت یک ماده اکسید فلزی را اندازه گیری می کنند. آنها اغلب برای اندازه گیری اثر رطوبت بر روی ثابت دی الکتریک پلیمر (یا گذردهی نسبی) مانند پلاستیک های مصنوعی استفاده می شوند. هنگام کالیبره شدن، سنسورها دارای رتبه دقت 2±% رطوبت نسبی در محدوده 5 تا 95% رطوبت نسبی هستند.



بدون کالیبراسیون، دقت تا سه برابر بدتر است. با این حال، سنسورها می توانند در برابر دماهای بالا و اثرات تراکم مقاومت کنند و آنها را برای کاربردهای مختلف مناسب می کند. با این حال، رطوبت سنج های ظرفیتی دارای حسگرهایی هستند که به راحتی آلوده می شوند و علائم پیری را خیلی سریع نشان می دهند.



نوع دیگری از سنسورها مقاومتی هستند که نسبت به سنسورهای خازنی حساسیت کمتری دارند. این حسگرها تغییرات مقاومت الکتریکی یک ماده را که رطوبت در محیط ایجاد می کند اندازه گیری می کند. از آنجایی که حسگرهای مقاومتی نسبت به سنسورهای خازنی حساسیت کمتری دارند، به برد مدار پیچیده تری نیاز دارند. بسته به ماده مقاوم، دقت می تواند تا 3٪ رطوبت نسبی باشد. یک ماده رطوبت سنج نیز مقاومت آن را در برابر تراکم تعیین می کند.



نحوه استفاده از رطوبت سنج: خواندن دستگاه

خواندن رطوبت سنج دشوار نیست، اما بسته به نوع و مدل، روش ها ممکن است متفاوت باشد. به عنوان مثال، یک لامپ مرطوب و خشک به اعداد زیر نیاز دارد:



– دمای لامپ خشک؛

– دمای لامپ مرطوب؛

– فرورفتگی لامپ مرطوب (تفاوت بین دمای اول و دوم).



به نمودار روی صفحه دستگاه نگاه کنید و از فرورفتگی لامپ خیس به پایین تا دمای لامپ خشک شروع به خواندن کنید. نقطه برخورد این دو عدد را در نظر بگیرید، رطوبت نسبی منطقه را دریافت خواهید کرد. پاسخ نهایی را با استفاده از درصدها محاسبه کنید.



لازم نیست رطوبت سنج های دیجیتالی بیش از یک متر (3.3 فوت) بالاتر از سطح زمین قرار گیرند. حداقل سه دقیقه برای تشخیص دقیق هوا توسط سنسور دما لازم است. ابزار تمام محاسبات دیگر را برای کاربر انجام می دهد.



رطوبت سنج چیست, آشنایی با انواع رطوبت سنج, کارکردن رطوبت سنج

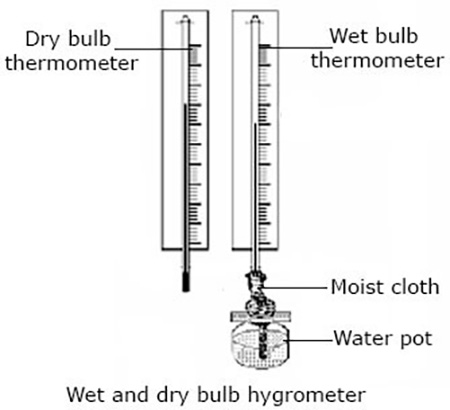

رطوبت سنج حباب مرطوب و خشک



انواع رطوبت سنج :

چین باستان نمونه اولیه رطوبت سنج ها را برای مطالعه آب و هوا در دوران سلسله شانگ توسعه داد. چینی ها از زغال چوب و یک توده خاک استفاده می کردند: وزن خشک زغال چوب و یک تکه خاک با وزن مرطوب آنها پس از قرار گرفتن در معرض هوا مقایسه شد. بر اساس اختلاف وزن، سطح رطوبت محاسبه شد.



برخی از روش ها از جرم برای اندازه گیری رطوبت استفاده می‌کردند، مانند زمانی که هوا خشک می شد، نوار زغال چوب سبک بود، در حالی که وقتی مرطوب بود، نوار زغال سنگ سنگین بود. یک رطوبت سنج با آویزان کردن یک تکه خاک و یک میله زغال چوب در انتهای چوب به طور جداگانه ساخته می شد، سپس یک رشته بالابر را در نقطه مرکزی ثابت می کرد به طوری که چوب در هوای خشک به صورت افقی قرار می گرفت.



در سال 1480 لئوناردو داوینچی اولین رطوبت سنج خام را اختراع کرد. فرانچسکو فولی در دهه 1600 نسخه کاربردی تری از دستگاه را ایجاد کرد، در حالی که رابرت هوک چندین ابزار هواشناسی از جمله رطوبت سنج را بهبود بخشید.



یوهان هاینریش لامبرت، یک دانشمند سوئیسی، نسخه مدرن تری را در سال 1755 ارائه کرد. علاوه بر این، در سال 1783، فیزیکدان و زمین شناس سوئیسی، هوراس بندیکت دو سوسور، اولین رطوبت سنج را اختراع کرد که رطوبت را با استفاده از موهای انسان اندازه گیری می کرد.



آشنایی با انواع رطوبت سنج ها, رطوبت سنج ها چگونه کار می کنند, محل های استفاده از رطوبت سنج ها

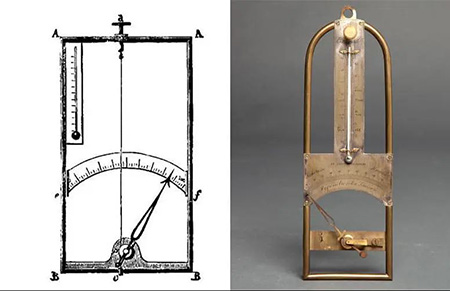

رطوبت سنج هوراس - بنیکت دو سوسور



رطوبت سنج های کشش مو

سنسورهای جابجایی از مو، سلولز یا نایلون برای اندازه گیری انبساط و انقباض ناشی از رطوبت استفاده می کنند. رطوبت سنج هایی با الیاف که با صفحه به هم متصل می شوند و باعث می شوند سوزن ها یا گیج ها با انبساط یا انقباض حرکت کنند، نسبتاً ارزان و در برابر آلودگی مقاوم هستند. از این رطوبت سنج ها می توان در خانه ها، جعبه ابزار، گلخانه، زیرزمین، اتاق زیر شیروانی و تراریوم استفاده کرد.



درباره ی رطوبت سنج ها, آشنایی با انواع رطوبت سنج ها, رطوبت سنج ها چگونه کار می کنند

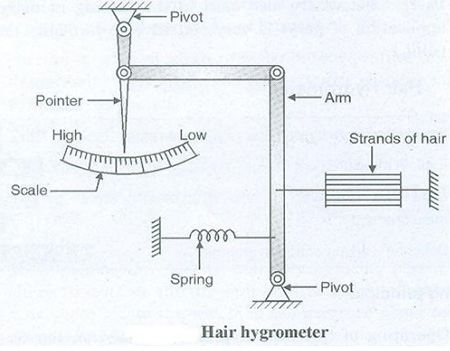

نمودار ساده یک رطوبت سنج



کارت های رطوبت

ساده ترین روش اندازه گیری رطوبت با کارت های رطوبت است. این کارت ها برای نشان دادن محدوده رطوبت با تغییر رنگ ها طراحی شده اند تا نشان دهند رطوبت کمتر از محدوده، در داخل آن یا بیشتر از حاشیه بالا است. محلول های کلر کبالت و افزودنی های مختلف برای پوشش طیف وسیعی از شرایط رطوبتی استفاده می شود. برخی از کارت ها دارای نقاط متعددی هستند تا سطوح مختلف رطوبت را در خود جای دهند. این کارت ها هنگام مشاهده از پنجره های شفاف به اندازه گیری رطوبت در ظروف و بسته بندی کمک می کنند. کارت رطوبت نسبی می تواند از 5 درصد تا 95 درصد اندازه گیری کند.



انواع رطوبت سنج, رطوبت سنج چیست, آشنایی با انواع رطوبت سنج

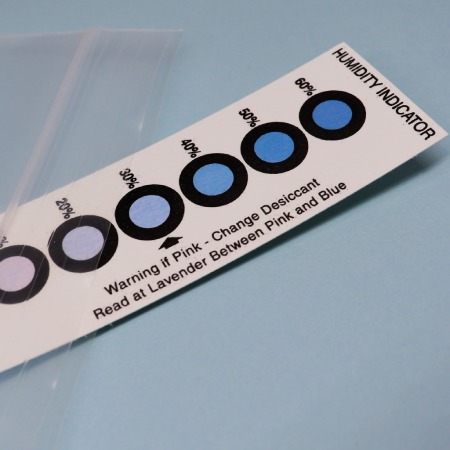

کارت نشانگر رطوبت



رطوبت سنج های فلزی کاغذی

در مناطقی که دقت مطلق لازم نیست، چنین دستگاه هایی اغلب برای پایش رطوبت ارزان قیمت مورد استفاده قرار می گیرند. کاغذ با نمک به یک سیم پیچ فلزی متصل می شود و پس از جذب رطوبت یا از دست دادن رطوبت تغییر شکل می دهد که یک سوزن یا صفحه را حرکت می دهد. این رطوبت سنج ها به راحتی می توانند تغییرات رطوبت را تشخیص دهند، اما 100٪ دقیق نیستند.



رطوبت سنج,رطوبت سنج چیست,کارکردن رطوبت سنج

رطوبت سنج فلزی سیم پیچ



رطوبت سنج های مکانیکی

رطوبت سنج های مکانیکی دستگاه های دیواری ساده، ساعت ها، ساعت هایی مانند ابزارآلات یا مترهای برنجی ظریفی هستند که رطوبت را با دقت بالا اندازه گیری می کنند. از آنجایی که این ابزارهای آنالوگ برای صدها سال، قرائت قابل اعتمادی ارائه کرده اند، لازم است که آنها را به صورت دوره ای آزمایش و کالیبره کنید تا از دقت آنها اطمینان حاصل شود.



برای آزمایش یک هیدرومتر مکانیکی، قرائت خارج از منزل را با پیش بینی های محلی مقایسه کنید، ابزار را در یک ظرف در بسته قرار دهید، اطمینان حاصل کنید که بعد از چند ساعت 95 درصد یا بالاتر است، یا از یک روان سنج زنجیر استفاده کنید. چرخاندن یک پیچ اکثر رطوبت سنج های مکانیکی را کالیبره می کند.



سالم ترین محیط های داخلی محیط هایی هستند که رطوبت نسبی آن بین 40 تا 60 درصد باشد. برای اندازه گیری های داخلی و خارجی یا برای اطمینان از رطوبت در محیط های کنترل شده، از رطوبت سنج های مکانیکی استفاده می شود. رطوبت را با رطوبت سنج اندازه گیری می کنند که دارای خطای 1 تا 3 درصد است و دقیق ترین مدل ها پرهزینه هستند.



انواع رطوبت سنج,آشنایی با انواع رطوبت سنج,نحوه ی خواندن رطوبت سنج ها

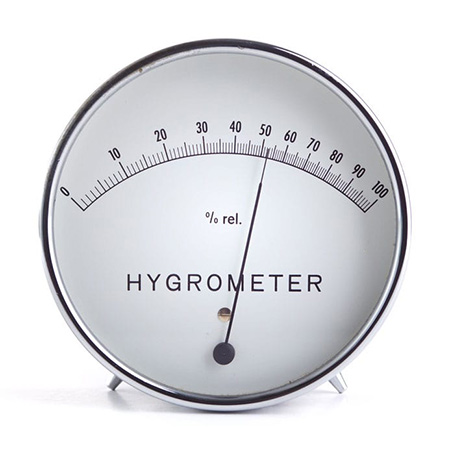

رطوبت سنج مکانیکی



روان سنج ها

روان سنج ها، از جمله جفت های همسان دماسنج، یک حباب خشک دارند در حالی که دیگری خیس است. این دستگاه رطوبت نسبی را بر اساس تبخیر خنک کننده لامپ مرطوب با مقایسه تفاوت دما بین لامپ مرطوب و خشک اندازه گیری می کند. این مدل در دماهای زیر انجماد قابل استفاده نیست زیرا رطوبت یخ می زند و این رطوبت سنج تخصصی دقیقاً رطوبت نسبی زیر 20 درصد را اندازه گیری نمی کند.



روان سنج های اسلینگ معمولاً در مناطق بزرگ استفاده می شوند زیرا رطوبت را به فضاهای کوچک و بسته وارد می کنند. روان سنج های اسلینگ برای نمونه برداری از هوای محیط در نواحی وسیعی می چرخند، در حالی که روان سنج های تنفسی واحدهای فشرده و مکانیزه ای هستند که می توانند به مناطق زیادی حمل شوند. روان سنج ها برای اندازه گیری رطوبت و رطوبت در فضای باز در موزه هایی که شرایط نگهداری خشک برای حفظ نمایشگاه ها ضروری است، عالی هستند.



رطوبت سنج های وزنی

رطوبت سنج های گرانشی رطوبت هوا را با مقایسه آن با حجم کنترلی برابر هوای خشک اندازه گیری می کنند. رطوبت سنج های گرانشی بسیار دقیق و گران هستند و برای تعیین استانداردها در سراسر ایالات متحده، بریتانیا، اتحادیه اروپا و ژاپن استفاده می شوند. استفاده از این دستگاه‌ها چالش برانگیز است، بنابراین معمولاً برای کالیبره کردن رطوبت‌سنج‌های با دقت کمتر استفاده می‌شوند.



رطوبت سنج های دستی

رطوبت سنج های دستی برای هزاران کاربرد، از جمله کارهای میدانی شخصی، صنعتی، علمی و غیردقیق استفاده می شود. ابزارهای قابل حمل زمانی که به طور منظم کالیبره شوند مقرون به صرفه، کاربر پسند و ایمن هستند. انواع دیگر رطوبت سنج های دستی شامل رطوبت سنج های دیواری، مدل هایی برای کیس های ابزار، تحلیلگرهای رطوبت برای رطوبت سازها و مدل های خانگی برای جلوگیری از کپک زدن، ترک خوردگی پوست، مشکلات تنفسی و مشکلات تجهیزات الکتریکی می باشند.



رطوبت سنج های الکتریکی

اندازه گیری رطوبت سنج های الکتریکی بر اساس تغییرات مقاومت یا ظرفیت است. کاوشگرها معمولاً حاوی یک حسگر برای اندازه گیری تغییرات در یک لایه روی تراشه از کلرید لیتیوم یا نیمه هادی دیگر هستند. در دقیق ترین رطوبت سنج الکتریکی، مقداری گاز از روی یک ماده جاذب رطوبت عبور داده می شود. مقدار رطوبت جذب شده با توزین گاز قبل و بعد از فرآیند تعیین می شود.



رطوبت سنج های الکتریکی با جذب یا جذب آب کار می کنند. رطوبت سنج های خازنی چگالش را اندازه گیری می کنند تا تعیین کنند که چگونه بر میزان جریانی که یک ماده می تواند نگه دارد تأثیر می گذارد. رطوبت سنج های مقاومتی برای تعیین مقاومت الکتریکی آب را جذب می کنند. حسگرهای خازنی می توانند با تراکم مقابله کنند، اما حسگرهای مقاومتی نمی توانند و هر دو نوع رطوبت سنج در برابر آلاینده ها محافظت نمی شوند.

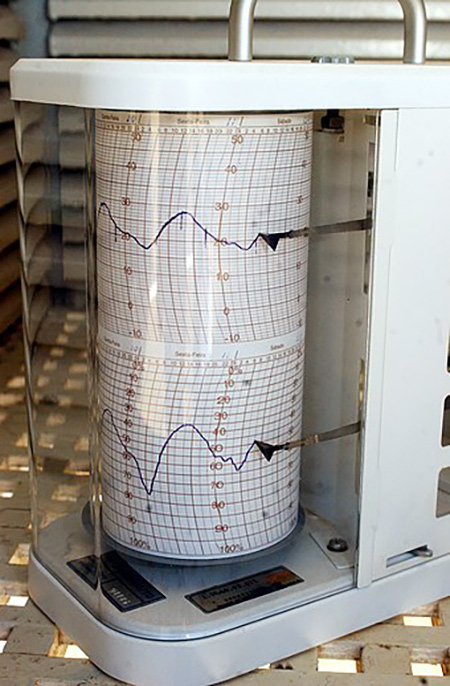

هیگروترموگرافی

سرویس پارک ملی از هیگروترموگراف ها برای نظارت بر نمایشگاه های موزه و مناطق ذخیره سازی با اندازه گیری و ثبت داده های رطوبت و دما استفاده می کند. هیگروترموگراف رطوبت و دما را با سنسورهای دمای دو فلزی و سنسورهای رطوبت هیگروسکوپی اندازه گیری می کند. این ابزارها نیاز به کالیبراسیون مکرر دارند.



محل های استفاده از رطوبت سنج ها,آشنایی با انواع رطوبت سنج ها,نحوه ی خواندن رطوبت سنج ها

هیگروترموگرافی



رطوبت سنج های تحقیقاتی

رطوبت سنج های تحقیقاتی شامل مدل های دستی قابل حمل، رطوبت سنج های آینه سرد و سیستم های کنترل رطوبت پیشرفته بر اساس تجزیه و تحلیل رطوبت نقطه یخبندان هستند. برای نمونه برداری کم فشار می توان از ابزارهای شیمیایی، الکترونیکی، مکانیکی و دیجیتالی و همچنین مدل هایی با پمپ خلاء داخلی انتخاب کرد.



انواع رطوبت سنج های تخصصی می توانند اندازه گیری های دقیقی را تضمین کنند که کیفیت های حیاتی قابل اعتماد، پایدار و قابل تکرار در تحقیقات علمی هستند. در هواپیماها، زیردریایی ها، تجهیزات شبیه سازی و لباس های فشار، رطوبت سنج ها تامین هوای بدون وقفه را تضمین می کنند و همچنین می توانند نمونه های هوا را به دقت تجزیه و تحلیل کنند و ایمنی را افزایش دهند.



هنگامی که حتی مقادیر کمی از رطوبت وارد تجهیزات پردازش می شود، این می تواند اثرات یک فرآیند را به خطر بیندازد. با این حال، رطوبت سنج های پیشرفته و تجهیزات پردازش تکمیلی می توانند خطرات را کاهش دهند، اثربخشی را افزایش دهند و هوش حیاتی را تجزیه و تحلیل کنند.



رطوبت سنج چیست,کارکردن رطوبت سنج,درباره ی رطوبت سنج ها

رطوبت سنج تحقیقاتی



رطوبت سنج آینه ای سرد

رطوبت سنج های آینه ای سرد اغلب در تحقیقات علمی حساس برای شناسایی کوچکترین آثار رطوبت مورد استفاده قرار می گیرند. رطوبت سنج های مبتنی بر آینه های سرد شامل رطوبت سنج های نقطه شبنم و نقطه یخبندان هستند که رطوبت کمی را به اندازه یک قسمت در میلیارد اندازه گیری می کنند. در یک گاز، رطوبت سنج نقطه شبنم، نقطه اشباع بخار آب را اندازه گیری می کند. سطح آینه تا زمانی که قطرات شبنم تشکیل شود سرد می شود و باعث پراکندگی نور منعکس شده و توقف فرآیند خنک سازی می شود.



هنگامی که دما زیر 0 درجه باشد، آب به صورت یخبندان ظاهر می شود. رطوبت سنج هایی که نقاط یخبندان را اندازه گیری می کنند می توانند تغییرات آب و هوایی را ردیابی کنند و توزیع بخار آب را در سراسر جهان اندازه گیری کنند.



رطوبت سنج های آینه ای سرد از روش های خنک کننده مختلفی از جمله یخ خشک، دی اکسید کربن فشرده، تبرید مکانیکی و هوای مایع برای خنک کردن سطوح آینه استفاده می کنند تا زمانی که گاز، دما و فشار به حداکثر اشباع برسد و باعث متراکم شدن قطرات روی آینه شود. این آینه ها هرگز نیاز به کالیبراسیون ندارند و در شرایطی کار می کنند که کالیبراسیون معمول غیر عملی است.



رطوبت سنج ها چگونه کار می کنند,آشنایی با انواع رطوبت سنج ها,نحوه ی خواندن رطوبت سنج ها

رطوبت سنج آینه سرد



هنگام انتخاب رطوبت سنج چه عواملی را باید در نظر بگیرم؟

اگر رطوبت سنج را انتخاب می کنید، مقیاس دماسنج را بررسی کنید تا بفهمید که آیا فارنهایت یا سانتیگراد خوانده می شود. انواع رطوبت سنج های دیجیتال می توانند چندین کار را انجام دهند. در دستگاه های مرطوب کننده و آلات موسیقی، رطوبت سنج های خاصی مورد نیاز است.



گردآوری: بخش دانش کسب و کار
