گریدر یا شیب‌ساز غول صاف‌کن دنیای عمران

راز جاده‌های صاف؛سفری به درون دنیای گریدرها و راز عملکرد آن‌ها

گریدر، اعجوبه راهسازی

گریدر، که به لودر جاده‌ای، شیب ساز یا تیغه نیز معروف است، یک اعجوبه واقعی در ساخت و ساز جاده است. با استفاده از آن، می توانید از ابتدا جاده های خاکی بسازید، قبل از ورود آسفالت ریزها، سطح نهایی صاف و ابریشمی را آماده کنید و نهرها و خاکریزها را برش دهید.

کارها به همین جا ختم نمی شود. یک گریدر همچنین برای نگهداری جاده ها، مخلوط کردن مواد، انجام تسطیح اولیه پشت کامیون ها و لودرها و تسطیح نهایی با تلرانس های بسیار دقیق در اطراف جدول ها و منهول ها عالی است.

علاوه بر این، گریدرها می توانند برف را برف روبی کنند، جاده های حمل و نقل معادن را ایجاد و نگهداری کنند و نهرهای زهکشی و تراس ها را در مزارع ایجاد کنند. این ماشین آلات جزء ضروری ناوگان تجهیزات دنیای خاک هستند.

اندازه آنها از واحدهای کوچک نگهداری کمتر از 100 اسب بخار تا غول های معدنی با 535 اسب بخار، وزن بیش از 161000 پوند و تیغه های 24 فوتی متغیر است.

برخی از تولید کنندگان معروف این ماشین آلات عبارتند از Case، Caterpillar، John Deere، Komatsu، LeeBoy، Rhino، Sany و XCMG.

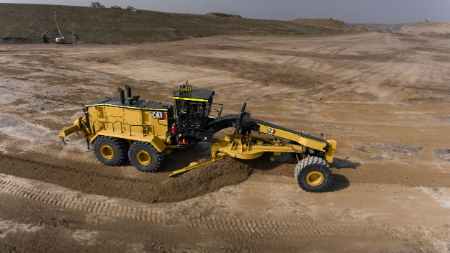

رایج ترین کاربرد گریدرها در پروژه های راهسازی و تعمیر و نگهداری می باشد

کاربردهای متداول گریدرهای موتور

1. ساخت و ساز راه و تعمیر و نگهداری: شاید رایج ترین کاربرد گریدرها در پروژه های راهسازی و تعمیر و نگهداری باشد. در حین ساخت و ساز جاده از گریدرها برای پاکسازی و تسطیح زمین استفاده می شود و زیرسازی مناسب برای بستر جاده ایجاد می شود. آن‌ها موانعی مانند سنگ‌ها و آوارها را برمی‌دارند و خاک سخت را برش می‌دهند تا زمین را برای لایه‌های بعدی روسازی آماده کنند. گریدرها اطمینان حاصل می کنند که سطح صاف و یکنواخت است و جاده ای امن و بادوام برای حمل و نقل فراهم می کند.

در تعمیر و نگهداری جاده، گریدرهای موتور نقش مهمی در حفظ یکپارچگی جاده در طول زمان دارند. آنها برای تسطیح و تغییر شکل سطح جاده، از بین بردن چاله ها، شیارها و سایر عیوب ناشی از ترافیک سنگین و فرسودگی طبیعی استفاده می شوند.

2. باند فرودگاه و تاکسی وی : گریدرها در ساخت و نگهداری باند و تاکسی وی فرودگاه ضروری هستند. این مناطق به درجه بندی دقیق نیاز دارند تا از برخاست و فرود ایمن هواپیما اطمینان حاصل شود. تیغه گریدر موتور در دستیابی به درجه بندی دقیق مورد نیاز برای سطوح فرودگاه ماهر است و استانداردهای دقیق تعیین شده توسط صنعت هوانوردی را رعایت می کند.

3. تعمیر و نگهداری جاده شن : گریدر اغلب برای نگهداری جاده های شنی استفاده می شود. جاده های شنی به دلیل ترافیک مداوم و شرایط آب و هوایی مستعد ایجاد تخته های شستشو و چاله هستند. از گریدرها برای تغییر شکل سطح جاده، صاف کردن موج‌ها و پر کردن چاله‌ها استفاده می‌شود که منجر به تجربه رانندگی ایمن‌تر و راحت‌تر می‌شود.

4. درجه بندی زمین برای سایت های ساختمانی : قبل از ساخت هر ساختمانی، زمین باید به درستی درجه بندی شود تا پایه ای هموار و پایدار فراهم شود. از گریدرها برای درجه بندی دقیق زمین استفاده می شود و اطمینان حاصل می شود که مشخصات ارتفاع و شیب مورد نیاز را برآورده می کند. طبقه بندی مناسب زمین به جلوگیری از مشکلات زهکشی، نشست فونداسیون و مشکلات ساختاری در آینده کمک می کند.

5. ساخت کانال و خندق : در پروژه های کشاورزی و آبیاری گریدرها در ساخت کانال ها و خندق ها نقش اساسی دارند. این آبراه ها برای مدیریت صحیح آب و اهداف آبیاری حیاتی هستند. گریدرها بسترهای کانال را شکل می دهند و از جریان روان و یکنواخت آب در سیستم اطمینان می دهند. آنها همچنین برای جلوگیری از فرسایش و اطمینان از توزیع کارآمد آب در مزارع کشاورزی، شیب ها و سواحل مناسب ایجاد می کنند.

6. برف روبی : در مناطقی که بارش برف سنگین است، از گریدرها برای برف روبی در جاده ها و بزرگراه ها استفاده می شود. مجهز به تیغه های برف روب، گریدرها به طور موثر برف را پاک می کنند و جاده ها را در شرایط زمستانی ایمن و قابل دسترس می کنند. تیغه و مفصل بندی قدرتمند گریدر آن را قادر می سازد تا به طور موثر برف را از سطح جاده ها فشار داده و از بین ببرد.

7. عملیات معدن : گریدرها کاربردهای مختلفی در صنعت معدن پیدا می کنند. آنها برای ساخت جاده های دسترسی به سایت های معدن، زمین هموار برای راه اندازی تجهیزات، و حفظ جاده های حمل و نقل برای حمل و نقل ایمن مواد استخراج شده استفاده می شوند. گریدرهای موتور با ارائه سطوح درجه بندی شده مناسب برای حرکت ماشین آلات سنگین به کارایی کلی عملیات معدن کمک می کنند.

8. جاده های جنگلی : گریدر همچنین در عملیات جنگلداری برای ساخت و نگهداری جاده های جنگلی استفاده می شود. این جاده ها دسترسی به مناطق چوبی را امکان پذیر می کنند و حمل و نقل چوب برداشت شده را آسان تر می کنند. گریدرها در حفظ وضعیت خوب این جاده ها، بهبود ایمنی وسایل نقلیه و پرسنل چوب نقش اساسی دارند.

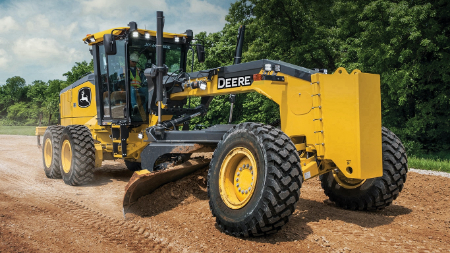

تیغه یا قالب گریدر قابلیت تنظیم در موقعیت‌های مختلف را دارد

گریدر چگونه کار می کند؟

شما احتمالاً یک گریدر را در دنیای واقعی دیده‌اید، اما شاید آن را از سایر ماشین‌آلات تشخیص نداده باشید. آن‌ها را در جاده‌ها، در حال آسفالت‌ریزی یا کار روی زهکشی پیدا می‌کنید. با سه مجموعه چرخ و تیغه‌ای بین محورهای جلو و عقب، گریدر ظاهری منحصر به فرد دارد و به شکلی منحصر به فرد نیز کار می‌کند.

قلب گریدر، تیغه یا تیغه قالب است. تیغه قالب، مواد را از لبه جلویی (یا پنجه) به لبه انتهایی (که به پاشنه یا سمت تخلیه نیز معروف است) می‌غلتاند و سپس رسوب می‌دهد.

تقریباً در همه جهات حرکت می کند

تیغه یا قالب گریدر قابلیت تنظیم در موقعیت‌های مختلف را دارد که این ماشین را بسیار چندکاره می‌کند. تیغه می‌تواند به چپ یا راست بچرخد، به طرفین حرکت کند، زاویه داشته باشد، بالا و پایین برود، به جلو و عقب کج شود و حتی در هر طرف با زاویه‌های تند قرار گیرد.

به لطف مفصلی که زیر یا درست پشت کابین قرار دارد، تیغه و قاب جلویی می‌توانند نسبت به قسمت عقب با زاویه قرار بگیرند. به آن مانند آرنج در وسط ماشین فکر کنید. این مفصل‌بندی به دستگاه امکان می‌دهد به راحتی در اطراف منحنی‌ها، شیب‌های متوالی و اشکال مختلف حرکت کند.

علاوه بر قابلیت حرکت تیغه به تمام جهات، لاستیک‌های گریدر نیز می‌توانند از یک طرف به طرف دیگر کج شوند که به جلوگیری از جابه‌جایی مواد از جایی که اپراتور می‌خواهد، کمک می‌کند. کج کردن لاستیک‌ها به یک طرف یا طرف دیگر شعاع گردش دستگاه را کوتاه می‌کند و لغزش جلو در شیب یا پیچ را کاهش می‌دهد.

سیستم محرک گریدر

گریدرها به طور معمول از سیستم محرک دو محور عقب (6 در 4) یا تمام چرخ (6 در 6) استفاده می‌کنند. محرک دو محور عقب از نظر طراحی ساده‌تر بوده و نیاز به نگهداری کمتری دارند.

با محرک تمام چرخ، چرخ‌های جلو نیز نیروی محرکه را تامین می‌کنند که باعث افزایش نیروی کشش گریدر و امکان کم و زیاد کردن سرعت چرخ‌های جلو نسبت به چرخ‌های محرک دوگانه عقب می‌شود. این به گریدر کمک می‌کند تا در شیب یا هنگام کندن نهرها، عملکرد بهتری داشته باشد.

دقت بالا و امکانات جدید در انتظار

این ماشین‌ها که مجهز به سیستم کنترل و هدایت ماشین هستند، بسیار چابک شده‌اند و دقتی معادل مثبت یا منفی یک چهارم اینچ دارند. علاوه بر این، ماشین‌های مدرن با ویژگی‌های مختلف کمکی به اپراتور از جمله تعویض دنده اتوماتیک و مفصل‌بندی اتوماتیک عرضه می‌شوند.

اجزای گریدر

گریدرها دارای سه محور هستند، با محور فرمان در جلو، به دنبال آن تیغه (یا مولبورد) در مرکز، که پشت آن کابین و بخش عقب روی دو محور عقب سوار شده‌اند. در اینجا، با شروع از عقب، به بررسی اجزای این ماشین می‌پردازیم:

1. فریم عقب/کشنده: این بخش عقب، یا محرک اصلی، شامل موتور، گیربکس، پمپ‌ها و موتورهای هیدرولیک و سیستم الکتریکی است. به عبارت دیگر، همه چیزهایی که برای نیروی محرکه و کارکرد دستگاه نیاز دارید در فریم عقب قرار گرفته و روی لاستیک‌های محرک دوگانه عقب سوار شده است.

تراکتور/قاب عقب قلب تپنده گریدر که شامل موتور و گیربکس است

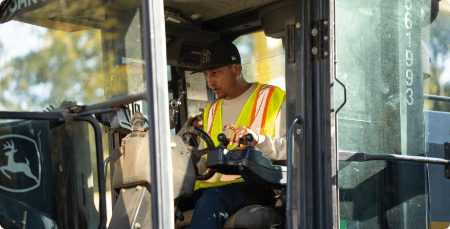

2. کابین: کابین اپراتور را در جلوی فریم عقب، به سمت مرکز دستگاه خواهید یافت. کابین مرتفع به اپراتور دید کاملی از اطراف دستگاه می‌دهد، که برای تیغه/مولبورد بسیار مهم است. از این نقطه دید، اپراتور کنترل کامل بر دستگاه را دارد.

کابین محل فرمانروایی اپراتور با دید کامل به محیط

3. اتصال مفصلی: در زیر یا درست پشت کابین، مفصل مفصلی به فریم جلوی گریدر اجازه می‌دهد تا نسبت به فریم عقب با زاویه قرار گیرد. این مفصل است که به گریدر توانایی منحصر به فرد پیچیدن در گوشه‌ها می‌دهد.

اتصال مفصلی برای انعطاف‌پذیری گریدر با چرخش روان است

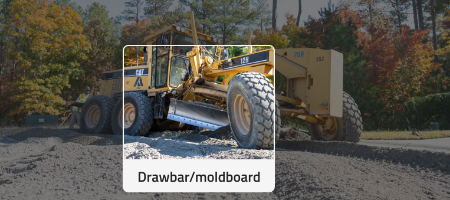

4. میله کش/تیغه/دایره: این بخش جلوی کابین، قسمت کار گریدر است.  میله کش و دایره به طور همزمان و با همکاری یکدیگر تیغه را در موقعیت مورد نظر قرار می‌دهند. در حال کار زمستانی هستید؟ به جای میله کش استاندارد، پیمانکاران می‌توانند آن‌ها را با تیغه‌های V شکل مخصوص، باله‌های برف و گسترش دهنده‌های تیغه برای برف‌روبی تعویض کنند.

نوار کششی،قالب‌کاری و دایره برای تنظیم زاویه تیغه برای کارهای مختلف

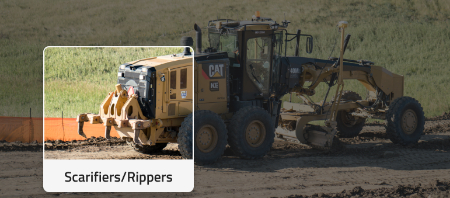

5. اسکارفایر/ریپر: اینها به شکستن زمین کمک می‌کنند. اسکارفایرها که معمولاً به پشت دستگاه متصل می‌شوند، می‌توانند در جلوی گریدر و پشت محور جلو نیز نصب شوند. ریپر-اسکارفایرهای عقب سوار دارای دو مجموعه ساقه هستند، با ساقه‌های ریپر که برای کارهای سنگین‌تر استفاده می‌شوند.

اسکریفایر و چاک دهنده ها دندانه‌های قدرتمند برای شخم زدن و کندن زمین

نحوه کار با گریدر

شاید وسوسه شوید که سراغ گریدر بروید و آن را امتحان کنید، اما باید بدانید که این غول دنیای راهسازی، در روز اول تسلیم شما نخواهد شد. البته اگر به دنبال افتخارآفرینی واقعی هستید و حاضرید برای آن تلاش کنید، گریدر ماشین مناسب شماست.

صبور باشید، تجربه کلید موفقیت است

گریدر یک ماشین پیچیده است و یادگیری آن زمان می برد. به جای روزها، به سال ها فکر کنید. حتی اپراتورهایی که بخش قابل توجهی از عمر خود را با این ماشین گذرانده اند، همچنان در حال یادگیری هستند. کابین گریدر جایی است که در مسیر تبدیل شدن به یک استاد گریدر، هرگز خسته نخواهید شد!

برخی از اپراتورها معتقدند که یادگیری نحوه کار با لودر می تواند به شما در درک اصول اولیه کار با گریدر کمک کند. گرچه این دو ماشین کاملاً متفاوت هستند، اما هر دو نیازمند اصول اولیه کنترل تیغه می باشند. با این حال، نحوه جابجایی مواد با هم متفاوت است، لودرها مواد را هل می دهند و گریدرها مواد را روی تیغه می چرخانند.

با چندوظیفه ای بودن راحت باشید

انواع مختلفی از کنترل های گریدر وجود دارد که بسته به مدل و سازنده ماشین، بر پیچیدگی کار با آن می افزاید. برخی از گریدرها دارای جوی استیک هستند که به اپراتور اجازه می دهد راحت تر روی صندلی خود بنشیند. اپراتورهای دارای جوی استیک خستگی کمتری دارند، دید بهتر و راحتی کلی بیشتری را تجربه می کنند.

برخی سازندگان دیگر فرمان را با جوی استیک یا اهرم برای " شاخ گوزنی" معروف گریدرها ترکیب می کنند. از آنجایی که شاخ گوزنی ها تنوعی از کنترل های سنتی را ارائه می دهند، بسیاری از اپراتورها آنها را به ماشین های فقط با جوی استیک ترجیح می دهند.

گریدرهای قدیمی شاخ های بیشتری دارند!

اگر به طور اتفاقی وارد کابین یک گریدر قدیمی شده باشید، احتمالاً فکر کرده اید، این همه اهرم است! اما تعجب خواهید کرد! گریدرهای امروزی نسبت به ماشین های گذشته بسیار راحت تر کار می کنند.

اگر در یک ماشین قدیمی هستید (که تعداد زیادی از آنها هنوز وجود دارد) ممکن است تا 12 اهرم در هر طرف فرمان وجود داشته باشد! اگر در مورد شاخ گوزنی صحبت می کنیم، فتح کنترل های کابین چنین ماشینی مانند شکار گوزن نر باارزش است.

توابع ماشین به صورت متفاوتی چیده شده اند

همچنین بین ماشین های مختلف، جایی که عملکردهای خاصی قرار دارند، تفاوت هایی وجود دارد. یک سازنده ممکن است کنترل های مفصلی و شیب چرخ را در سمت چپ قرار دهد، در حالی که سازنده دیگر آن عملکردها را در سمت راست قرار دهد.

بیشتر کار تیغه در دنده های پایین انجام می شود. اگر در هنگام تیغه زدن خیلی سریع حرکت کنید، خطر جدا شدن مواد و آسیب رساندن به دستگاه را به دنبال دارد. سرعت های بالاتر فقط باید برای برف روبی و صاف کردن جاده های شنی استفاده شود.

اپراتور گریدر در معرض خطر سقوط از کابین ماشین است

سوالات متداول درباره گریدرها

1. اپراتور گریدر باید چه مهارت‌هایی داشته باشد؟

• مهارت‌های رانندگی: اپراتور گریدر باید مهارت رانندگی با ماشین‌های سنگین را داشته باشد.

• مهارت‌های مکانیکی: اپراتور گریدر باید از نحوه عملکرد و تعمیر و نگهداری گریدر آگاهی داشته باشد.

• مهارت‌های حل مسئله: اپراتور گریدر باید قادر به حل مشکلات مربوط به کار با گریدر باشد.

• مهارت‌های دقت: اپراتور گریدر باید دقت بالایی در انجام وظایف خود داشته باشد.

2. خطرات کار با گریدر کدامند؟

• خطرات سقوط: اپراتور گریدر در معرض خطر سقوط از کابین ماشین است.

• خطرات برخورد: گریدر یک ماشین بزرگ و سنگین است و اپراتور باید مراقب باشد تا با اشیاء یا افراد دیگر برخورد نکند.

• خطرات حوادث الکتریکی: گریدر از سیستم‌های الکتریکی استفاده می‌کند که می‌تواند خطر برق گرفتگی را به همراه داشته باشد.

• خطرات نویز: گریدر می‌تواند صدای بلندی داشته باشد که می‌تواند به شنوایی اپراتور آسیب برساند.

3. هزینه خرید و اجاره گریدر چقدر است؟

هزینه خرید گریدر به نوع، مدل و آپشن‌های آن بستگی دارد. به طور کلی، قیمت گریدرها از چند صد میلیون تومان تا چند میلیارد تومان متغیر است. هزینه اجاره گریدر نیز به نوع، مدل و مدت زمان اجاره بستگی دارد.

4. آیا گریدرها می‌توانند در آب کار کنند؟

برخی از گریدرهای مخصوص برای کار در آب طراحی شده‌اند.

5. آیا گریدرها می‌توانند درختان را قطع کنند؟

برخی از گریدرها به تجهیزاتی برای قطع درختان مجهز هستند.

6. آیا گریدرها می‌توانند در معادن کار کنند؟

بله، گریدرها در معادن برای جابجایی مواد معدنی و آماده‌سازی محل استخراج استفاده می‌شوند.

نتیجه‌گیری

گریدرها به عنوان تجهیزاتی چندکاره و حیاتی در صنعت ساخت و ساز شناخته می‌شوند که در طیف وسیعی از کاربردها نقش‌آفرینی می‌کنند. توانایی منحصر به فرد آنها در تسطیح و شیب‌بندی سطوح با دقت بالا، این غول‌های فلزی را در ساخت و نگهداری جاده‌ها، باند فرودگاه‌ها، کانال‌ها، خندق‌ها و همچنین برف‌روبی به ابزاری ضروری تبدیل کرده است.

نقش گریدرها در آماده‌سازی زمین برای ساخت و ساز، عملیات معدنی و پروژه‌های جنگلداری نیز غیرقابل انکار است. اهمیت گریدرها در توسعه و نگهداری زیرساخت‌ها را نمی‌توان نادیده گرفت. این ماشین‌ها با ارائه سطوح صاف و ایمن برای حمل و نقل و کاربردهای صنعتی مختلف، کارایی و اتکا‌پذیری را در صنایع گوناگون تضمین می‌کنند. با پیشرفت روزافزون تکنولوژی، انتظار می‌رود که شاهد نوآوری‌های بیشتری در گریدرها باشیم که آنها را به دارایی‌هایی کارآمدتر و ارزشمندتر در بخش‌های ساخت و ساز و مهندسی عمران تبدیل خواهد کرد.
