فلنج اسلیپون : راهی ساده برای ایجاد اتصالات محکم و پایدار

مجموعه: ابزار و ماشین آلات

فلنج اسلیپون برای اتصال بین لوله ها به کار می رود

جلوگیری از نشتی‌های لوله با استفاده از فلنج‌های اسلیپون

آشنایی با فلنج اسلیپون

فلنج یک ابزار کوچک است که برای اتصالات خط لوله و برخی اتصالات دیگر در تجهیزات از آن ها استفاده می شود. فلنج اسلیپون یک فلنج است که با روش جوش از داخل و خارج بین تجهیزات و لوله ها اتصال برقرار کرده و مانع از بروز نشتی در اتصالات خط لوله می شود. قطر داخل این محصول کمی بیشتر از قطر خارجی لوله است زیرا لوله ها داخل فلنچ قرار می گیرند و بین آن ها جوش می شود.

قیمت این فلنج معمولا از نوع گلودار کمتر است اما به جهت روش های جوش در این محصول و جوش داخلی و خارجی معمولا هزینه تمام شده استفاده از آن بیشتر از نوع گلودار در می آید. این فلنج را در جنس های مختلف استنلس استیل یا از ورق فولادی مدل st37 و یا از ورق فولادی فورج مدل a105 تولید می کنند.

فلنج اسلیپون بر خلاف مدل گلودار از اطراف هیچ دنباله ای ندارد و تقریبا تخت است و به همین جهت برای اتصال زانویی بین لوله ها کمی استفاده از این مدل سخت است و بهتر است از نوع گلودار استفاده شود.

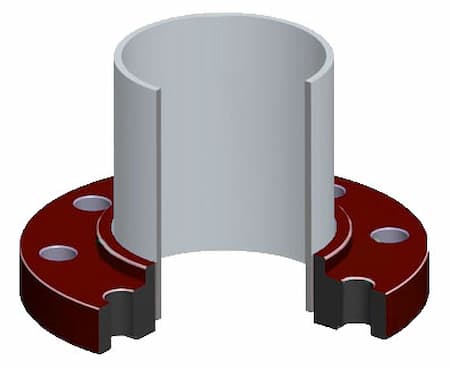

لوله داخل فلنج اسلیپون قرار می گیرد

مزایای استفاده از فلنج اسلیپون

معمولاً این محصول را با نوع گلودار مقایسه می کنند. اما در مجموع این فلنج برای خود ویژگی هایی دارد که باعث می شود در اتصالات مختلف به ویژه اتصالات لوله ها مورد استفاده واقع شود. در ادامه این ویژگی ها ی برتر یا مزیت ها را ذکر می کنیم:

• قیمت این محصول نسبت به نمونه های مشابه مانند فلنج گلودار کمتر است و خرید آن مقرون به صرفه تر است.

• نصب و استفاده از آن به ویژه در اتصالات خطوط لوله کار چندان دشواری نیست و نیاز به تخصص ویژه ای ندارد.

• از آنجایی که هم از داخل و هم از خارج جوش می شود در نهایت امکان نشتی در لوله ها را به حداقل می رساند.

• استفاده از این محصول باعث می شود که برای بررسی دقت و درستی در برش لوله زمان کمتری صرف شود.

• به دلیل اینکه لوله داخل فلنج قرار می گیرد هم مرکز کردن آن با لوله کار ساده ای است.

• استفاده از آن ها در تاسیسات از پیش ساخته شده آسان تر از انواع دیگر فلنج ها است.

معایب فلنج اسلیپون چیست؟

هر محصولی که ما استفاده می کنیم علاوه بر مزایا معایبی ممکن است معایبی هم داشته باشد. این فلنج هم با وجود ویژگی های برتر دارای یکسری عیوب است. پس بهتر است با این موارد بیشتر آشنا شوید تا هنگام انتخاب فلنج مورد نظر دقت کافی داشته باشید و مدل مناسب خود را خریداری کنید. این معایب به شرح زیر است:

• استفاده از این محصول برای خطوط لوله با فشار بالا امکان پذیر نیست زیرا مقاومت آن در مقایسه با نوع گلودار پایین تر است و نمی تواند فشار زیادی را تحمل کند و ممکن است نشتی داده یا متلاشی شود.

• استفاده از این محصول در صنایع و خطوط لوله ای که از مایعات ، گازها و سیالات پر خطر استفاده می شود امکان پذیر نیست.

• امکان استفاده از این محصول با زانویی یا سه راهی در خطوط لوله وجود ندارد زیرا این اتصالات انتهای مستقیمی ندارند که بتوان آن ها را داخل فلنج قرار داد.

فلنج اسلیپون از داخل و خارج جوش می شود

ابعاد ظاهری و استانداردهای فلنج اسلیپون

فلنج ها هم مانند سایر ابزار آلات بر اساس یک سری استانداردهای ظاهری و فنی تولید می شوند. از آنجایی که این محصول کاربرد بسیار مهمی در اتصالات دارد و اگر ایرادی داشته باشد می تواند منجر به متلاشی شدن خطوط لوله و ایجاد مشکلات بزرگ تا کوچکی در این خطوط شود باید حتما قبل از ارائه به بازار استانداردها و ویژگی های ظاهری و فنی آن تست شود.

حال به تعدادی از ویژگی های اصلی در این محصول اشاره می کنیم:

• فلنج اسلیپون را در سایز ½ تا 60 اینچ می سازند.

• این محصول در کلاس های مختلفی تولید می شود از جمله کلاس 150، 300، 600، 900، 1500 و 2500.

• استانداردهای تولید این محصول ASME – B16.5 و BS3293 تولید و استفاده می شوند.

• فلنج اسلیپون در جنس های استنلس استیل یا از ورق فولادی ST37 و یا از فولاد فورج ASTM A105 تولید می شوند.

• ابعاد فلنج اسلیپون همگی بر اساس استاندارد ASME B 16.5 هستند.

• پیشانی این فلنج به دو صورت RF و RTJ می باشد.

فلنج اسلیپون براساس استانداردهای مختلفی تولید می شود

کاربردهای فلنج اسلیپان

مقاومت و تحمل فشار در فلنج اسلیپون کمتر از نوع گلودار است و معمولا از این محصول برای خطوط لوله کم فشار و با ریسک کم نشتی استفاده می کنند. بنابراین هنگام خرید فلنج اتصال دهنده باید بدانید برای کدام نوع از خطوط لوله قرار است این محصول خریداری شود.

در ادامه می خواهیم به تعدادی از کاربردهای اصلی این محصول اشاره کنیم:

1. قابل استفاده در خطو لوله آب سرد

2. قابل استفاده در خطوط لوله آتش نشانی و اطفاء حریق

3. برای خطوط هوای فشرده که مقدار فشار آن کم است

4. برای برخی خطوط لوله حامل نفت و گاز و خطوط لوله در صنعت پتروشیمی

5. جهت اتصال برقرار کردن بین پمپ و لوله

6. برای برقراری اتصال بین گیربکس و موتور

7. برای اتصال بین شیر آلات به لوله های انتقال آب

8. از برخی مدل های فلنج اسپیلون مانند مدل استیل برای صنایع غذایی استفاده می شود.

نحوه استفاده از فلنج اسلیپون

همان طور که گفتیم از این محصول برای ایجاد اتصالات بین خطوط لوله استفاده می شود.. کار کردن با این محصول ساده است و جای گذاری آن روش پیچیده ای ندارد. برای کار گذاشتن این محصول ابتدا لوله داخل فلنج جای گذاری می شود. از آنجایی که این محصول مانند مدل گلو دار نیست و هیچ لبه های نگه دارنده ای ندارد برای تحکیم اتصال و جلوگیری از بروز نشتی باید لبه های آن از داخل و خارج لوله جوش بشود.

مقاومت و تحمل فشار در این محصول دو سوم نوع گلودار است و به همین جهت باید برای خطوط لوله پر فشار از مدل گلودار استفاده کرد. محل بین لوله و فلنج با روش جوش فلیت پر می شود و هم از داخل و هم از خارج به لوله وصل می شود. جوش کردن این فلنج به انواع لوله ها با جنس ها و مدل های مختلف امکان پذیر است و از این بابت نگرانی وجود ندارد.

فلنج اسلیپون برای خطوط لوله کم فشار استفاده می شود

کلام پایانی

فلنج اسلیپون یک محصول کوچک فلزی است که در اطراف خود سوراخ هایی دارد. این وسیله اتصال دهنده اغلب در خطوط لوله با فشار کم و متوسط مورد استفاده قرار می گیرد. فلنج اسلیپون در مقایسه با فلنج گلودار مقاومت کمتری دارد (حدود دو سوم مقاومت) و به همین جهت تحمل فشار آن نسبت به نوع گلودار کمتر است.

این محصول قیمت کمتری نسبت به گلودار دارد اما به جهت اینکه فرآیند جوشکاری آن کمی هزینه بر است معمولا قیمت تمام شده کار بیشتر از زمانی می شود که از فلنج گلودار استفاده می کنیم.
