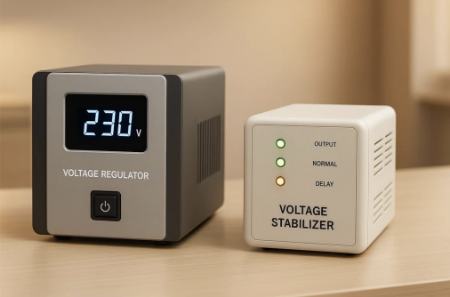

استابلایزر ولتاژ چگونه کار می‌کند؟ انواع استابلایزر
- مجموعه: اخبار علمی و آموزشی
- تاریخ انتشار : چهارشنبه, ۲۸ آبان ۱۴۰۴ ۱۰:۰۷
جریان برق شهری همیشه پایدار و یکسان نیست و گاهی افت یا افزایش ولتاژ آن را تحت‌الشعاع قرار میدهد. امری که ممکن است به‌سادگی عمر وسایل برقی را نیز کاهش داده و یا حتی موجب سوختن قطعات حساس شود. نوسان در بسیاری از شهرها امری روزمره‌ست و از همین جهت، اهمیت استفاده از استابلایزر ولتاژها دوچندان شده است.
در ادامه، کار استابلایزر را مرحله‌به‌مرحله بررسی می‌کنیم، با انواع آن آشنا می‌شویم و یاد می‌گیریم که چطور مدل مناسب را، در کنار قیمت دستگاه استابلایزر لحاظ کنیم.
استابلایزر ولتاژ چیست
استابلایزر یا تثبیت‌کننده ولتاژ، دستگاهی است که نوسانات برق را اصلاح می‌کند و خروجی برق را در محدوده‌ای استاندارد نگه می‌دارد. به زبان ساده، اگر ولتاژ ورودی پایین‌تر از حد مجاز باشد، استابلایزر آن را تقویت می‌کند و اگر بالاتر باشد، کاهش میدهد تا مقدار خروجی همیشه نزدیک ۲۲۰ ولت بماند.
به لطف عملکرد دقیق استابلایزر، وسایل برقی در شرایط بهینه کار خواهند کرد. در نبود آن اما، افزایش ناگهانی ولتاژ می‌تواند باعث سوختن بُرد الکترونیکی یا آسیب به موتور دستگاه شود. در مقابل، افت ولتاژ هم موجب داغ شدن موتور یا خاموشی‌های پی‌درپی خواهد شد.
در فروشگاه نوانیا ، مدل‌های گوناگونی از استابلایزر ولتاژ عرضه می‌شود؛ از نوع رله‌ای اقتصادی گرفته تا مدل‌های سوئیچینگ پیشرفته با سرعت پاسخ بالا. تمامی آن‌ها با هدف تثبیت دقیق ولتاژ طراحی شده‌اند تا نوسانات برق هیچ خطری برای دستگاه‌های شما ایجاد نکند.
تفاوت استابلایزر با محافظ و UPS
بسیاری از کاربران در ابتدا استابلایزر ولتاژ را با محافظ برق یا UPS اشتباه می‌گیرند، در حالی‌که این سه دستگاه کارکردی کاملاً متفاوت دارند.
محافظ برق ساده‌ترین ابزار برای حفاظت از وسایل برقی است. وقتی ولتاژ بیش از حد بالا یا پایین برود، محافظ به‌طور کامل جریان را قطع می‌کند و پس از بازگشت ولتاژ به محدوده‌ی امن، دوباره جریان را وصل می‌کند. در واقع محافظ فقط نقش «کلید قطع و وصل» را دارد و توان اصلاح ولتاژ را نخواهد داشت.
اما استابلایزر ولتاژ برخلاف محافظ، جریان را قطع نمی‌کند بلکه آن را اصلاح می‌کند. اگر ولتاژ از حد طبیعی کمتر باشد، استابلایزر با استفاده از ترانسفورماتور داخلی و مدار کنترل، ولتاژ را افزایش میدهد تا خروجی ثابت بماند. در زمان افزایش ولتاژ هم، مسیر برق را طوری تنظیم می‌کند که ولتاژ خروجی کاهش یابد و آسیبی به وسایل نرسد.
در سوی دیگر، UPS یا منبع تغذیه بدون وقفه دستگاهی است که علاوه بر تثبیت ولتاژ، در زمان قطعی برق نیز از باتری داخلی خود انرژی تأمین می‌کند. UPS معمولاً برای سرورها، تجهیزات شبکه و سیستم‌های حیاتی کاربرد دارد؛ اما قیمت بالاتر و هزینه‌ی نگه‌داری بیشتری نسبت به استابلایزر دارد.
استابلایزر چگونه کار می‌کند
درون هر استابلایزر ولتاژ چند بخش اصلی وجود دارد؛ یک ترانسفورماتور برای تنظیم ولتاژ، مدار الکترونیکی برای کنترل فرمان‌ها و مجموعه‌ای از حفاظت‌ها که در زمان خطر برق را قطع یا مسیر را تغییر می‌دهند. همین ترکیب ساده نیز سبب آن می‌شود که نوسانات لحظه‌ای برق دیگر تهدیدی برای وسایل نباشد.
اصلاح افت ولتاژ
گاهی اوقات، مخصوصاً در ساعات اوج مصرف، نور لامپ‌ها کم می‌شود یا موتور وسایل با صدایی غیرعادی کار می‌کند. دلیلش همان افت ولتاژ است. استابلایزر ولتاژ در این لحظه بخش‌های مشخصی از ترانس خود را فعال می‌کند تا ولتاژ را بالا بیاورد. در مدل‌های پیشرفته‌تر، این کار به‌صورت تمام‌الکترونیکی و در کسری از ثانیه انجام می‌شود، بدون هیچ صدای کلیک یا تأخیر محسوس.
کنترل جهش ولتاژ
گاهی هم برعکس، ولتاژ برق بیش از حد بالا می‌رود؛ معمولاً پس از وصل مجدد برق یا تغییر ناگهانی در شبکه. در این وضعیت استابلایزر مانند یک ترمز عمل می‌کند. مدار کنترلی آن به‌سرعت بخش دیگری از ترانس را وارد مدار می‌کند تا ولتاژ خروجی پایین بیاید و از حد مجاز فراتر نرود.
بای‌پس و تداوم کار
تقریباً تمام استابلایزرهای امروزی قابلیتی به نام بای‌پس دارند. این ویژگی اجازه میدهد وقتی دستگاه نیاز به سرویس دارد یا برق شهر در وضعیت عادی است، جریان به‌طور مستقیم از ورودی به خروجی برود. به این ترتیب، برق قطع نمی‌شود و کار تجهیزات هم مختل نخواهد شد.
انواع استابلایزر
استابلایزرها مثل هر ابزار برقی دیگر، با فناوری‌های مختلفی ساخته می‌شوند. هرکدام از این فناوری‌ها برای شرایط خاصی طراحی شده‌اند؛ یکی ارزان‌تر است و برای مصارف سبک به‌کار می‌رود، دیگری دقیق‌تر است و برای تجهیزات حساس انتخاب می‌شود.
استابلایزر رله‌ای
ساده‌ترین و رایج‌ترین نوع استابلایزر ولتاژ است. داخل آن چند رله تعبیه شده که در زمان افت یا افزایش ولتاژ، به‌ترتیب روشن و خاموش می‌شوند تا خروجی تنظیم شود. مزیتش قیمت پایین و تعمیر آسان است. در مقابل، سرعت عمل و دقت آن کمتر از سایر مدل‌هاست و هنگام تغییر ولتاژ ممکن است صدای «کلیک» کوچکی شنیده شود.
استابلایزر سروو موتوری
در مدل‌های سروو موتوری، مکانیزم کار کمی پیچیده‌تر است. درون دستگاه یک موتور کوچک وجود دارد که بازوی متحرک روی ترانس را حرکت میدهد تا مقدار ولتاژ خروجی دقیق تنظیم شود. دقت این نوع استابلایزر بیشتر از مدل‌های رله‌ای است و نوسان را به‌نرمی اصلاح می‌کند.
استابلایزر سوئیچینگ یا استاتیک
جدیدترین فناوری در میان استابلایزرهاست. در این مدل خبری از رله یا موتور نیست؛ همه چیز با ترانزیستورهای الکترونیکی کنترل می‌شود. نتیجه، سرعت پاسخ بسیار بالا و دقتی در حد یک یا دو درصد است. این نوع استابلایزر ولتاژ تقریباً بی‌صداست و برای محیط‌هایی که نوسان زیاد یا تجهیزات گران‌قیمت دارند، بهترین گزینه محسوب می‌شود.
استابلایزر تک‌فاز و سه‌فاز
از نظر تعداد فاز هم دو گروه اصلی وجود دارد: تک‌فاز و سه‌فاز. تک‌فاز بیشتر در خانه‌ها و فروشگاه‌ها به‌کار می‌رود، چون برق شهری همین نوع است. اما برای واحدهای صنعتی، کارگاه‌ها، آسانسورها و دستگاه‌های بزرگ، مدل سه‌فاز ضروری است. تفاوت اصلی آن‌ها در ظرفیت و شیوه‌ی کنترل ولتاژ است. استابلایزر سه‌فاز معمولاً سه مدار جداگانه دارد تا هر فاز را مستقل تنظیم کند؛ این موضوع از آسیب ناشی از «عدم تعادل فازها» جلوگیری می‌کند.

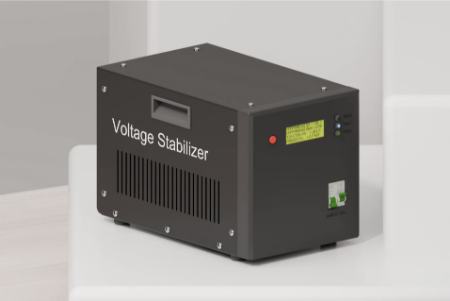

چگونه استابلایزر مناسب انتخاب کنیم
انتخاب استابلایزر ولتاژ درست، فقط به توان دستگاه‌ها بستگی ندارد. نوع بار، شدت نوسان برق، محیط نصب و حتی بودجه هم نقش مهمی دارند.
محاسبه ظرفیت مورد نیاز
اولین گام، دانستن مجموع توان مصرفی وسایل است. اگر مقدار توان روی برچسب دستگاه‌ها برحسب وات نوشته شده، آن‌ها را با هم جمع کنید. سپس برای تبدیل وات به ولت‌آمپر (VA)، عدد به‌دست‌آمده را تقسیم بر ۰.۸ کنید تا اثر ضریب توان در نظر گرفته شود.
شناخت نوع بار
بارها همیشه مشابه نیستند. برخی وسایل مانند کامپیوتر یا تلویزیون، مصرف ثابتی دارند، اما تجهیزات موتوردار مثل پمپ آب یا کولر گازی در لحظه‌ی شروع به کار جریان بیشتری می‌کشند. اگر استابلایزر ولتاژ برای چنین وسایلی انتخاب می‌شود، باید مدلی تهیه کنید که ظرفیت آن حداقل سه تا چهار برابر جریان راه‌اندازی را تحمل کند.
بررسی دامنه ورودی و دقت خروجی
در بعضی مناطق، افت ولتاژ تا زیر ۱۸۰ ولت هم دیده می‌شود. در چنین شرایطی باید استابلایزر ولتاژی انتخاب شود که محدوده‌ی کاری وسیعی داشته باشد و بتواند حتی در ولتاژهای پایین هم خروجی استاندارد بدهد.
همچنین دقت خروجی اهمیت زیادی دارد. برای دستگاه‌های الکترونیکی و تجهیزات پزشکی، انحراف بیش از دو درصد از مقدار هدف می‌تواند دردسرساز شود. مدل‌های سوئیچینگ یا دیجیتال معمولاً دقیق‌ترند و در شرایط ناپایدار عملکرد مطمئن‌تری دارند.
جمع‌بندی
استابلایزر ولتاژ وسیله‌ای ضروری برای محافظت از وسایل برقی در برابر نوسان برق است. با تثبیت ولتاژ ورودی، از افت کارایی یا سوختن قطعات جلوگیری می‌کند و هزینه‌های تعمیر را به حداقل می‌رساند. در انتخاب استابلایزر ولتاژ باید توان وسایل، نوع مصرف و شدت نوسان برق را در نظر گرفت. مدل‌های رله‌ای گزینه‌ای اقتصادی‌اند، سرووموتوری‌ها دقت بیشتری دارند و مدل‌های سوئیچینگ بیشترین سرعت و پایداری را ارائه می‌دهند.
برای بررسی مدل‌های متنوع خانگی و صنعتی و دریافت مشاوره‌ی فنی، نوانیا یکی از مراکز تخصصی معتبر در این زمینه است که مجموعه‌ای کامل از استابلایزرهای دقیق و قابل‌اعتماد را عرضه می‌کند.
